ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17- 22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

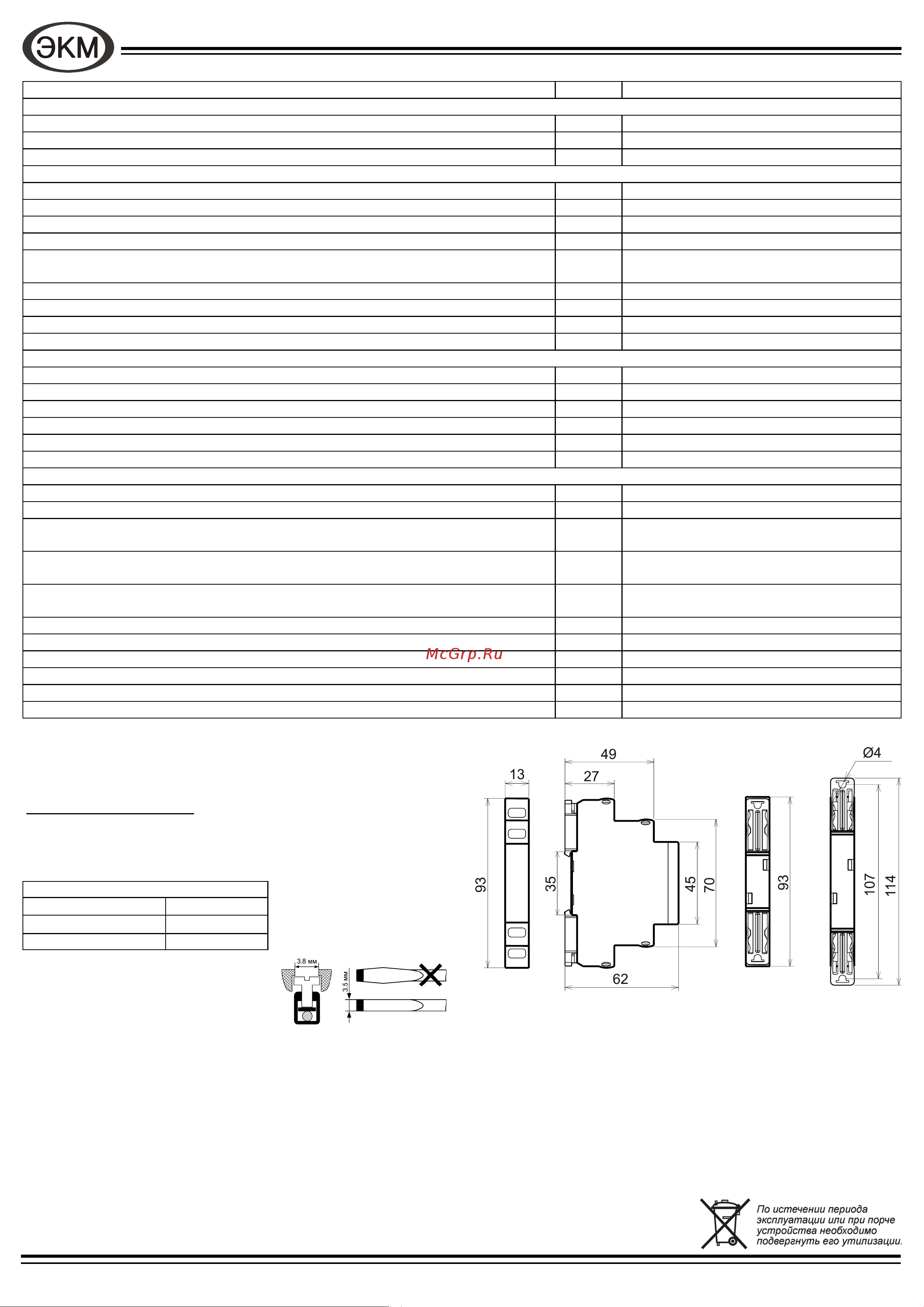

Габаритные размеры

Технические характеристики

Параметр Ед.изм. РТЗ-1М АС230В

Входная цепь А1-А2

Номинальное напряжение питания В АС230

Допустимое напряжения питания В АС170-270

Потребляемая мощность, не более ВА 2

Измерительная цепь Т1-Т2

Количество термометрических датчиков в измерительной цепи шт. до 6

Функция контроля К3 есть

Сопротивление Rнагр. (выключение реле) кОм 3.4 ± 5%

Сопротивление Rохл. (включение реле) кОм 2.3 ± 5%

Сопротивление Rкз. при К3 температурных датчиков (реле выключается) ме-

нее

Ом 25

Минимальное сопротивление в измерительной цепи в холодном состоянии Ом 40 ± 5%

Максимальное сопротивление в измерительной цепи в холодном состоянии кОм 1.5 ± 5%

Максимальная длина проводки для распознавания К3 м 2х100 (при 0.75мм

), 2х400 (при 2.5мм

)

Время реакции, не более с 0.1

Выходные цепи

Количество и тип контактов 1 замыкающий

Максимальное коммутируемое напряжение В 250

Максимальное коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 1250 / 150

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 3

Механическая износостойкость, не менее циклов 10х10

Электрическая износостойкость, не менее циклов 100000

Общие параметры

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С -40…+70

Помехоустойчивость от пачек импульсов в соответствии с

ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без

образования конденсата)

УХЛ4 или УХЛ2

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Режим работы круглосуточный

Рабочее положение в пространстве произвольное

Габаритные размеры мм 13 х 93 х 62

Вес кг 0.05

Таблица

Пример записи для заказа:

Термисторное реле РТЗ-1М АС230В УХЛ4

Где: РТЗ-1М - название изделия,

АС230В - напряжение питания,

УХЛ4 - климатическое исполнение.

Код для заказа (ЕАN-13)

наименование артикул

РТЗ-1М AC230В УХЛ4

4640016936984

РТЗ-1М AC230В УХЛ2

4640016936991

Рис. 4

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить не-

возможно, срок исчисляется с даты изготовления. Дата изготовления нанесена на корпусе изделия.

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде треугольного штампа с личным номером.

Претензии не принимаются при нарушении условий эксплуатации, при механических повреждениях корпуса изделия (или

нарушении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи____________________________________________________

(заполняется потребителем при оформлении претензии)

Не содержит драгоценные металлы

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать

отвертку 0,6*3,5мм
