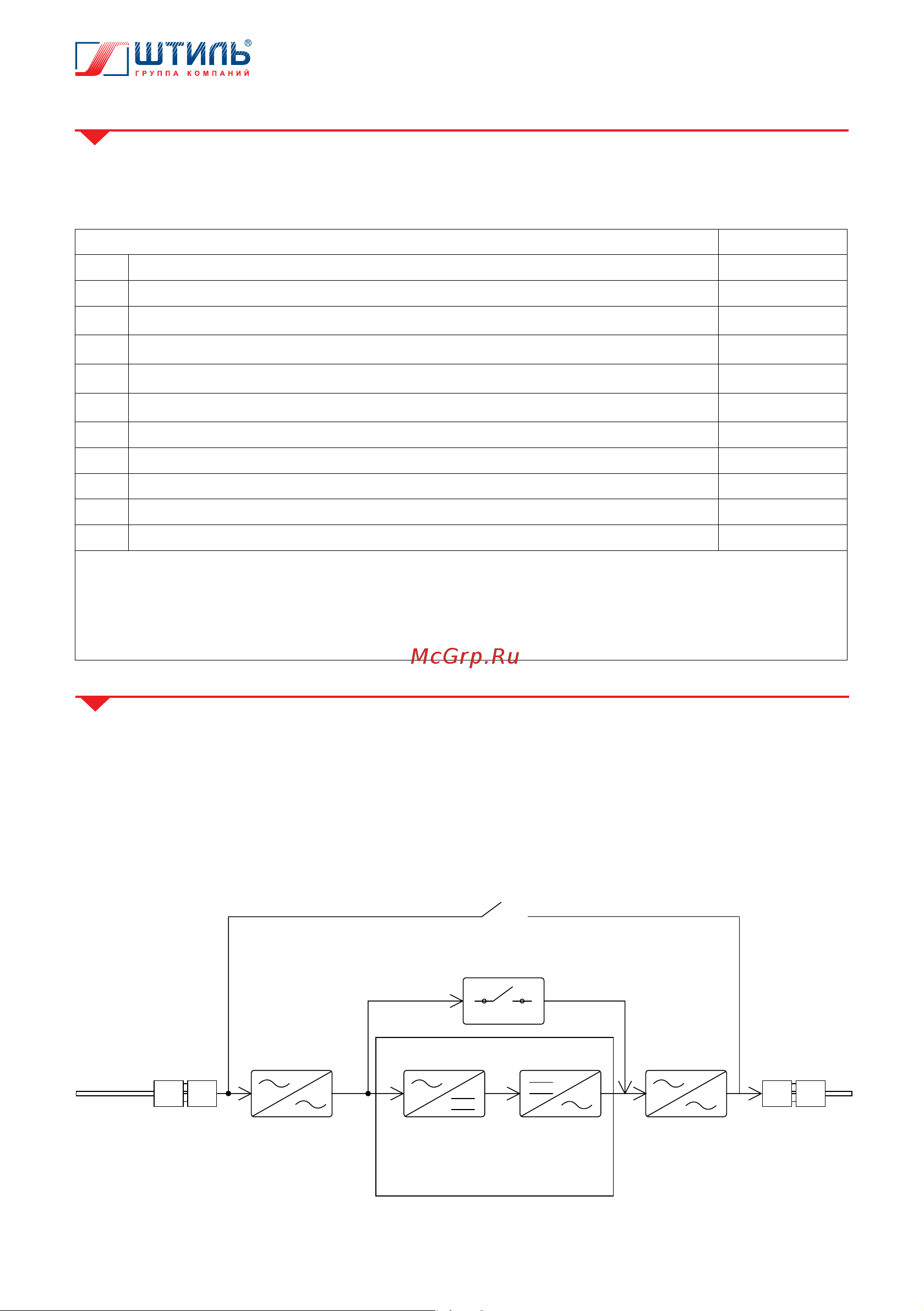

штиль 1 2 Комплект поставки Комплект поставки изделия приведен в таблице 1 Таблица 1 Комплект поставки Наименование Кол во шт 1 Стабилизатор Штиль 15ХХХХ 1 2 Комплект для крепления изделия на ровную вертикальную поверхность 1 дюбель 6x40 2 шуруп саморез 3 5x38 2 дюбель 8x40 22 33 шуруп саморез 4 8x38 кронштейн для крепления с 22 33 отверстиями 3 Шаблон разметки 4 Руководство по эксплуатации 1 5 Гарантийный талон 1 6 Упаковка картонный короб 1 поверхности4 Для стабилизаторов Штиль IS5000 2Для стабилизаторов Штиль IS7000 IS8000 и IS10000 3Для стабилизаторов Штиль IS12000 IS15000 и IS20000 Для стабилизаторов Штиль IS5000 IS7000 IS8000 и IS 10000 1 3 Принцип работы Принцип работы стабилизатора основан на двойном преобразовании напряжения Выпрями тель осуществляет преобразование входного переменного напряжения электросети в стабили зированное постоянное напряжение Инвертор выполняет обратную операцию и трансформи рует постоянное напряжение в питающее нагрузку переменное Структурная схема принципа работы стабилизатора показана на рисунке 14 Рисунок 14 Структурная схема принципа работы стабилизатора 12 1 3 1
