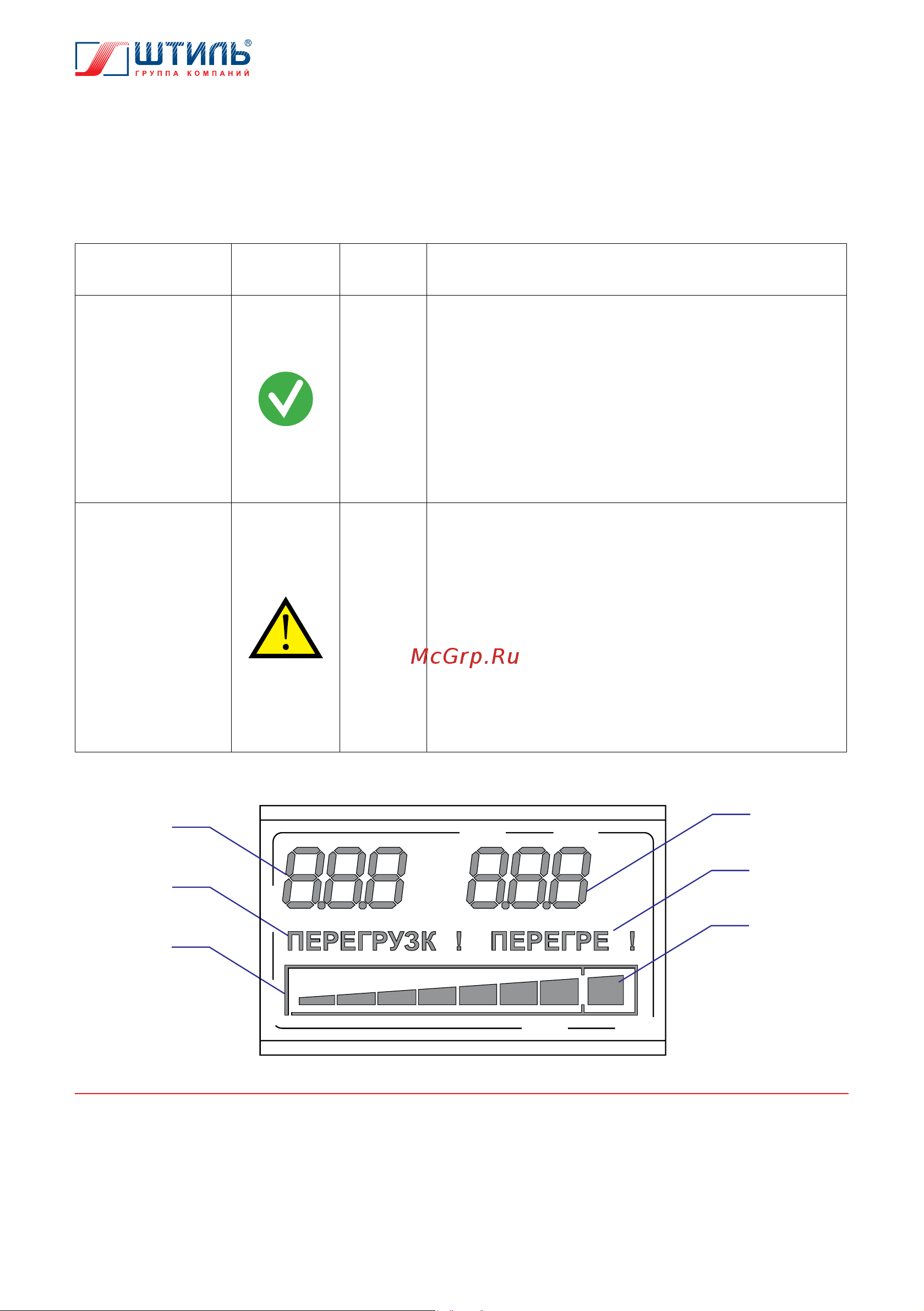

т штиль I ГРУППА КОМПАНИЙ Цвет и функциональное назначение показанных на рисунке 15 поз 2 3 светодиодных инди каторов приведены в таблице 2 Внешний вид ЖК дисплея представлен на рисунке 16 Таблица 2 Светодиодные индикаторы стабилизатора Наименование индикатора Норма Авария Символ О Цвет Назначение Зелёный Светится в штатном режиме работы при наличии на выходе устройства выводы Выход М 1 Вы ход М РЕ 1 или М Ьвых стабилизированного напряжения с номинальным или установленным значением Мигает в случае перехода на автоматический бай пас или цепь ручного байпаса т е при подаче се тевого напряжения на выход устройства в обход преобразователя Красный Светится при перегреве и перегрузке на ЖК дисплее появятся соответствующая информация при отключении входной сети при выходе из строя одного из внутренних элементов изделия при коротком замыкании и низком импендансе нагрузки в момент применения пользовательской настройки выходного напряжения порядок изменения выходного напряжения пункт 3 5 1 значение входного напряжения в вольтах В 2 аварийное сообщение Перегрузка 3 шкала отображающая уровень нагрузки на стабилизатор 4 значение выходного напряжения в вольтах В 5 аварийное сообщение Перегрев 6 сегмент сигнализирующий о максимальной нагрузке на стабилизатор 14
