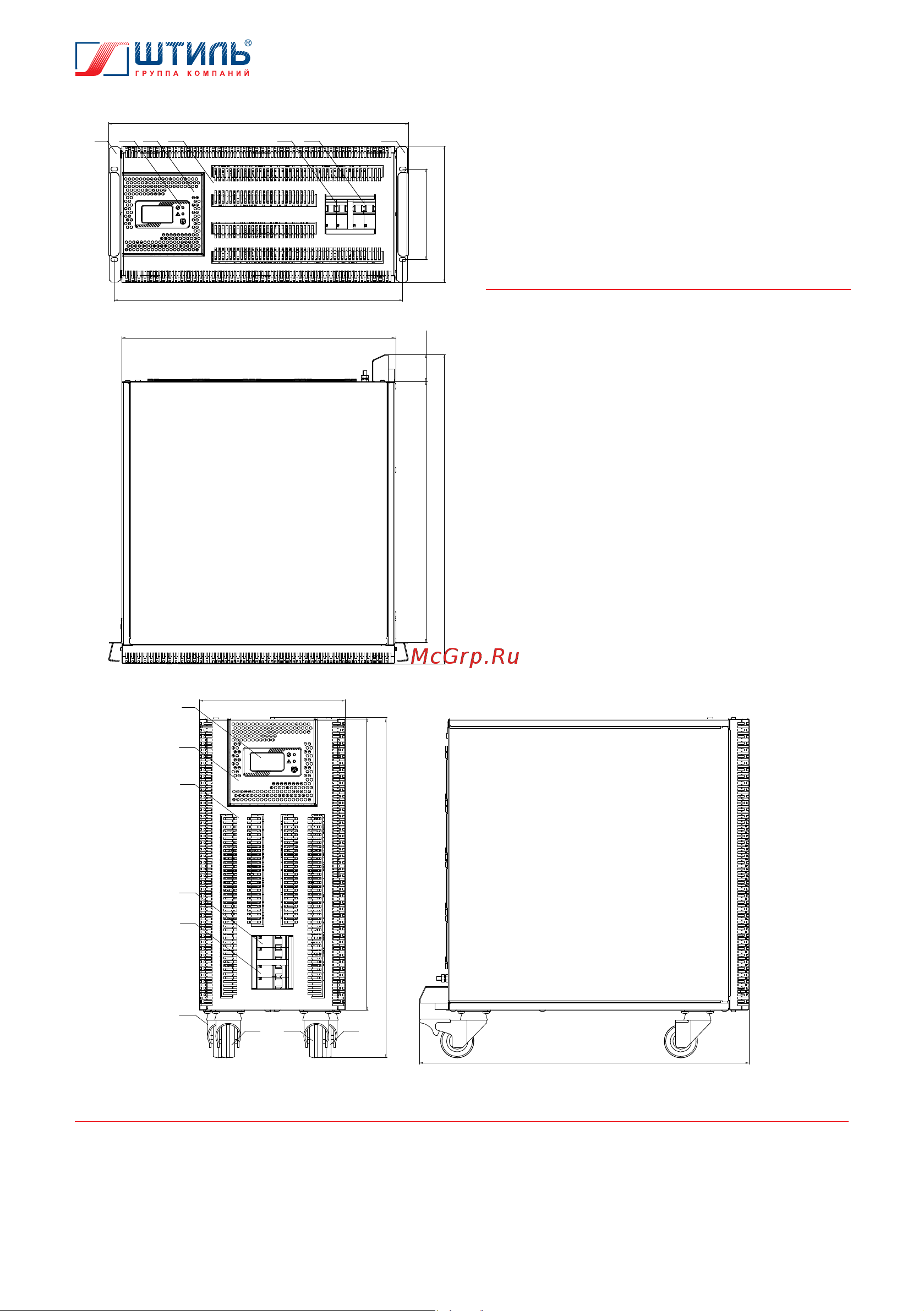

Рисунок 7а. Габаритные размеры и

компоненты стабилизатора Штиль

IS20000RT (горизонтальная установка)

1 – кронштейн для горизонтального

крепления;

2 – ЖК-дисплей со светодиодными

индикаторами и кнопкой управления;

3 – поворотная часть передней панели;

4 – неповоротная часть передней панели;

5 – автоматический выключатель «Сеть»;

6 – автоматический выключатель «Байпас»;

7 – кронштейн для горизонтального

крепления.

1 – ЖК-дисплей со светодиодными

индикаторами и кнопкой управления;

2 – поворотная часть передней панели;

3 – неповоротная часть передней панели;

4 – автоматический выключатель «Сеть»;

Рисунок 7б. Габаритные размеры и компоненты стабилизатора Штиль IS20000RT

(вертикальная напольная установка)

484

1 432 5 6 7

146

220

465

500

421

442

500

440

515

220

5 – автоматический выключатель «Байпас»;

6 – колесо поворотное со стопором;

7 – колесо поворотное;

8 – колесо поворотное;

9 – колесо поворотное со стопором.
