Штиль ИнСтаб IS8000RT [15/38] Принцип работы

[ 16 ]

Сеть

Сетевой фильтр Сетевой фильтр

Нагрузка

Преобразователь

Выпрямитель

Автоматический байпас

Цепь ручного байпаса

Инвертор

1.3 Принцип работы

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрями-

тель осуществляет преобразование входного переменного напряжения электросети в стабили-

зированное постоянное напряжение. Инвертор выполняет обратную операцию и трансформи-

рует постоянное напряжение в питающее нагрузку переменное.

Структурная схема принципа работы стабилизатора показана на рисунке 12.

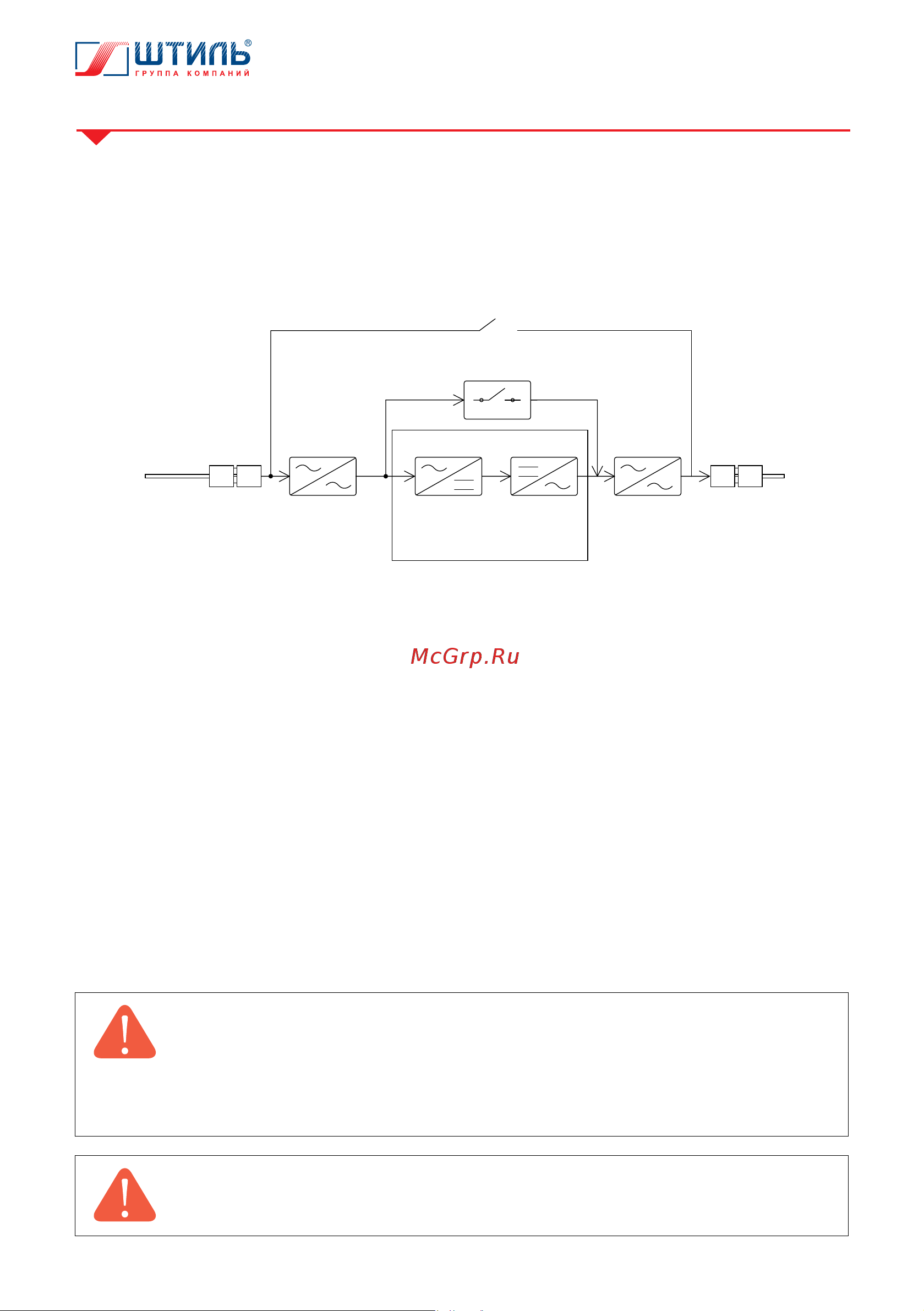

Рисунок 12. Структурная схема принципа работы стабилизатора

Назначение основных компонентов изделия:

• входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех;

• преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобразова-

ние поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным

выходным напряжением синусоидальной формы. В состав выпрямителя входит корректор коэф-

фициента мощности, который обеспечивает отсутствие искажений входной сети при нелинейной

нагрузке;

• автоматический байпас служит для питания нагрузки напрямую от сети, в обход преобразовате-

ля. Переход нагрузки на питание от сети через автоматический байпас осуществляется автомати-

чески при выходе из строя одного из внутренних элементов стабилизатора или при превышении

нагрузкой номинальной выходной мощности стабилизатора;

• ручной байпас служит для питания нагрузки напрямую от сети, в обход преобразователя и ав-

томатического байпаса. Переход нагрузки на питание от сети через ручной байпас осуществля-

ется вручную с помощью автоматического выключателя «Байпас», расположенного на задней

панели стабилизатора.

ВНИМАНИЕ! При переходе стабилизатора на автоматический байпас стабилизация

напряжения не осуществляется. Однако устройство продолжает защищать нагрузку

от повышенного и пониженного напряжения электросети. Допустимый диапазон се-

тевого напряжения для автоматического байпаса составляет 187-245 В. При выходе

значения сетевого напряжения из допустимого для автоматического байпаса диапа-

зона стабилизатор отключится и обесточит нагрузку.

ВНИМАНИЕ! При нахождении автоматического выключателя «Байпас» во вклю-

ченном положении (ON «I») напряжение на выходе стабилизатора присутствует при

любом положении автоматического выключателя «Сеть».
