[ 18 ]

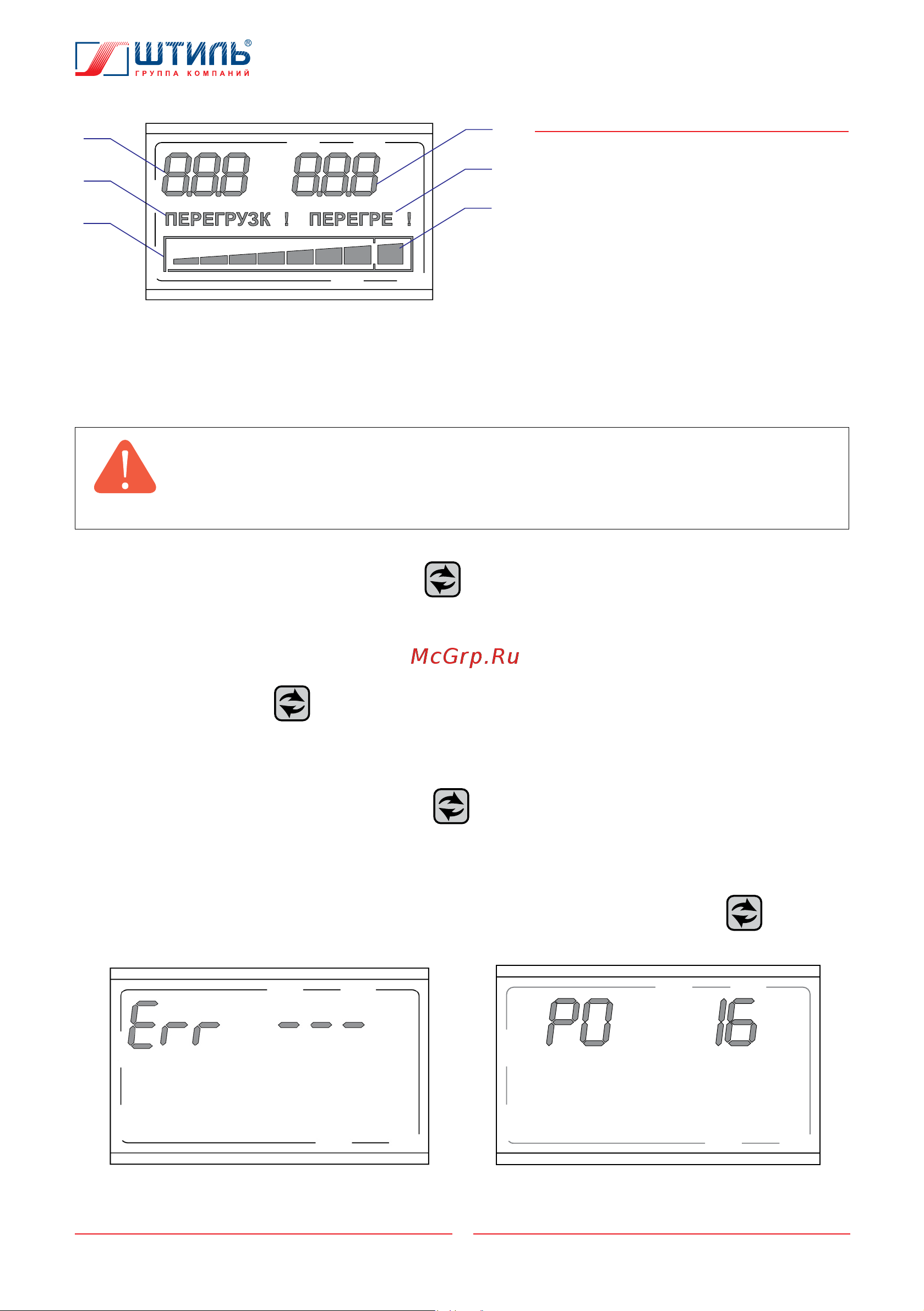

Рисунок 14. ЖК-дисплей стабилизатора

1 - значение входного напряжения (в

вольтах – В);

2 - аварийное сообщение

«Перегрузка!»;

3 - шкала, отображающая уровень

нагрузки на стабилизатор;

4 - значение выходного напряжения (в

вольтах – В);

5 - аварийное сообщение «Перегрев!»;

6 - сегмент, сигнализирующий

о максимальной нагрузке на

стабилизатор.

ВНИМАНИЕ! После того, как загорается показанный на рисунке 14 (поз. 6) сегмент,

сигнализирующий о максимальной нагрузке на стабилизатор, изделие может, в за-

висимости от входного напряжения, перейти на автоматический байпас или отклю-

читься.

Рисунок 15. ЖК-дисплей в режиме журнала

ошибок

Рисунок 16. Отображение версии ПО на

ЖК-дисплее

При кратковременном нажатии кнопки

на ЖК-дисплее вместо значения выходного

напряжения отображается потребляемая нагрузкой мощность (в вольтамперах – ВА или

киловольтамперах – кВА), при ещё одном нажатии – внутренняя температура прибора (в градусах

Цельсия – °С).

При удержании кнопки ЖК-дисплей переходит в режим журнала ошибок (рисунок 15).

Данный режим предназначен для квалифицированного персонала, проводящего сервисное

обслуживание изделия.

При кратковременном нажатии кнопки

ЖК-дисплей из режима журнала ошибок

переключается на отображение версии программного обеспечения (рисунок 16), при ещё одном

нажатии – переходит в обычный режим.

Порядок изменения выходного напряжения стабилизатора с помощью кнопки приведен

в пункте 3.5.
