1.3 Принцип работы

Принцип работы стабилизатора основан на двойном преобразовании напряжения. Выпрями-

тель осуществляет преобразование входного переменного трехфазного напряжения электро-

сети в стабилизированное постоянное напряжение. Инвертор выполняет обратную операцию

и трансформирует постоянное напряжение в питающее нагрузку переменное однофазное.

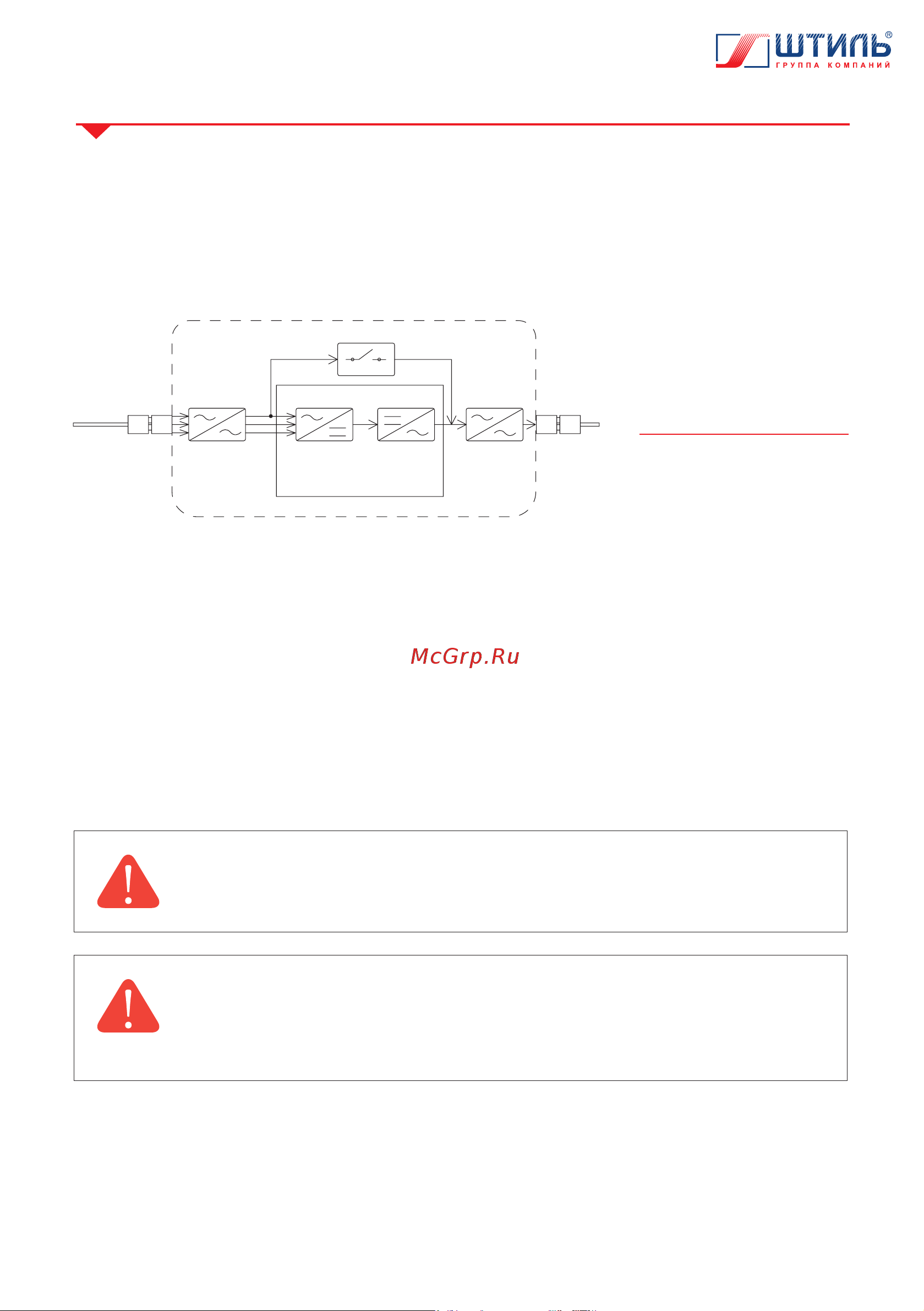

Структурная схема принципа работы стабилизатора показана на рисунке 4.

Рисунок 4. Структурная

схема принципа работы

стабилизатора

Назначение основных компонентов изделия:

• входной и выходной фильтры обеспечивают защиту нагрузки от помех, поступающих

из сети переменного тока;

• преобразователь, состоящий из выпрямителя и инвертора, производит двойное преобра-

зование поступающего из сети трехфазного напряжения и обеспечивает питание нагруз-

ки стабилизированным выходным однофазным напряжением синусоидальной формы.

В состав выпрямителя входит корректор коэффициента мощности, который обеспечива-

ет отсутствие искажений входной сети при нелинейной нагрузке;

• байпас служит для питания нагрузки напрямую от фазы А трехфазной входной сети

в обход преобразователя.

Допустимый диапазон сетевого напряжения для байпаса устанавливается пользователем с ша-

гом 5% в пределах ±25% от номинального выходного напряжения стабилизатора (значение по

умолчанию – +15/-20%). Действия стабилизатора при выходе значения сетевого напряжения

из допустимого для байпаса диапазона приведены в таблице 4.

Сеть

Сетевой фильтр Сетевой фильтр

Нагрузка

Преобразователь

Выпрямитель

Байпас

Инвертор

ВНИМАНИЕ!: При переходе стабилизатора на байпас электропитание нагрузки осу-

ществляется только от фазы А, что может вызвать несимметричный режим работы

трехфазной сети («перекос фаз»).

ВНИМАНИЕ!: При переходе стабилизатора на питание нагрузки через байпас стаби-

лизация напряжения не осуществляется. Однако устройство продолжает защищать

нагрузку от повышенного и пониженного напряжения электросети, кроме режима

байпаса «Включить обвод» (таблица 3).
