Штиль ИнСтаб IS3106RT [12/34] Панель управления и индикации
![Штиль ИнСтаб IS3106RT [12/34] Панель управления и индикации](/views2/1833652/page12/bgc.png)
[ 13 ]

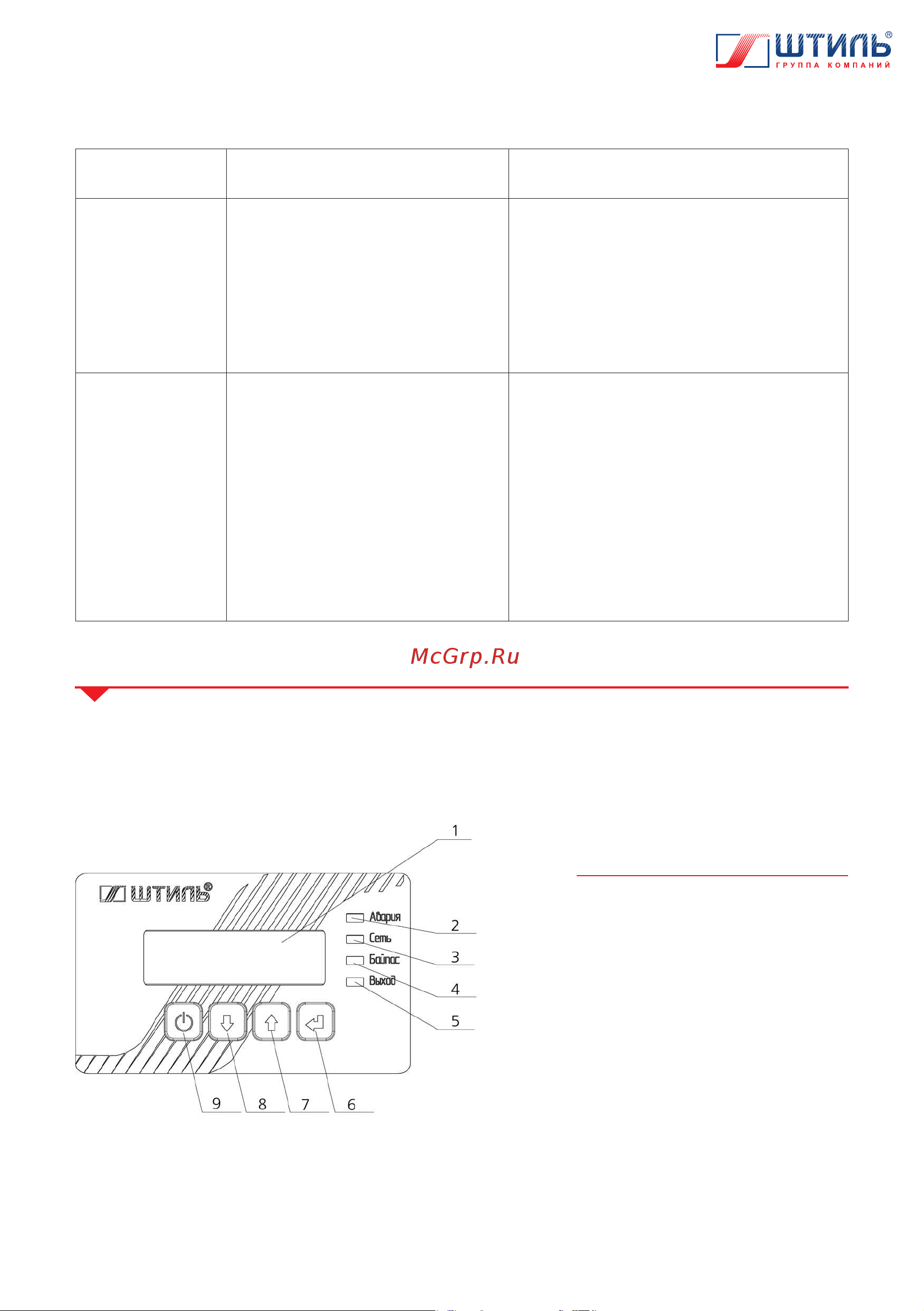

Рисунок 5.
Панель управления и индикации
1 - ЖК-дисплей;
2 - светодиод «Авария»;
3 - светодиод «Сеть»;
4 - светодиод «Байпас»;
5 - светодиод «Выход»;
6 - кнопка «ВВОД»;
7 - кнопка «ВВЕРХ»;
8 - кнопка «ВНИЗ»;
9 - кнопка «ОТМЕНА».
Режим работы Переход на байпас
Особенности функционирования
байпаса
«Стабилизация»
Осуществляется автоматически при
выходе из строя одного из внутрен-
них элементов стабилизатора или при
превышении нагрузкой номинальной
выходной мощности стабилизатора.
При устранении причины перехода
на байпас стабилизатор переключит-
ся в режим «Стабилизация»
При выходе значения сетевого напряжения
фазы А из допустимого для байпаса диапазона
стабилизатор отключится и обесточит нагруз-
ку.
При возвращении значения сетевого напряже-
ния фазы А в допустимый для байпаса диапа-
зон и сохранении причины перехода на байпас
стабилизатор запустится и продолжит питать
нагрузку через байпас
«ЭКО»
Питание нагрузки осуществляется
через байпас
При выходе значения сетевого напряжения
фазы А из допустимого для байпаса диапа-
зона стабилизатор переключится в режим
«Стабилизация».
При возвращении значения сетевого напря-
жения фазы А в допустимый для байпаса
диапазон и сохранении допустимого значения
в течение установленного промежутка време-
ни стабилизатор вернётся в режим «ЭКО».
Настройка задержки перед возвращением
в режим «ЭКО» осуществляется в подпун-
кте «Задержка ЭКО» пункта «Байпас» меню
«Настройки» (рисунок 10, таблица 8)
1.5 Панель управления и индикации
Таблица 4. Функционирование байпаса (в режиме «Авто») в зависимости от режима работы
стабилизатора
Панель управления и индикации стабилизатора предназначена для настройки, управления
и контроля основных рабочих параметров изделия. Она включает в себя ЖК-дисплей, четыре
кнопки управления и четыре светодиодных индикатора (рисунок 5).
