БАТАРЕЙНЫЙ МОДУЛЬ ШТИЛЬ:
BM-24-18, BM-24-27
ЭТИКЕТКА
1 Основные сведения об изделии
Конструктивно изделие выполнено в виде металлического шкафа с габаритными
размерами 288х357х116 мм (ВхШхГ). Изделие предназначено для установки
аккумуляторных батарей.
Масса без учета аккумуляторных батарей – не более 8 кг. Максимальная масса
устанавливаемых аккумуляторных батарей в изделие не должна превышать 15 кг.
Внешний вид и габаритные размеры изделия приведены на рисунке 1.

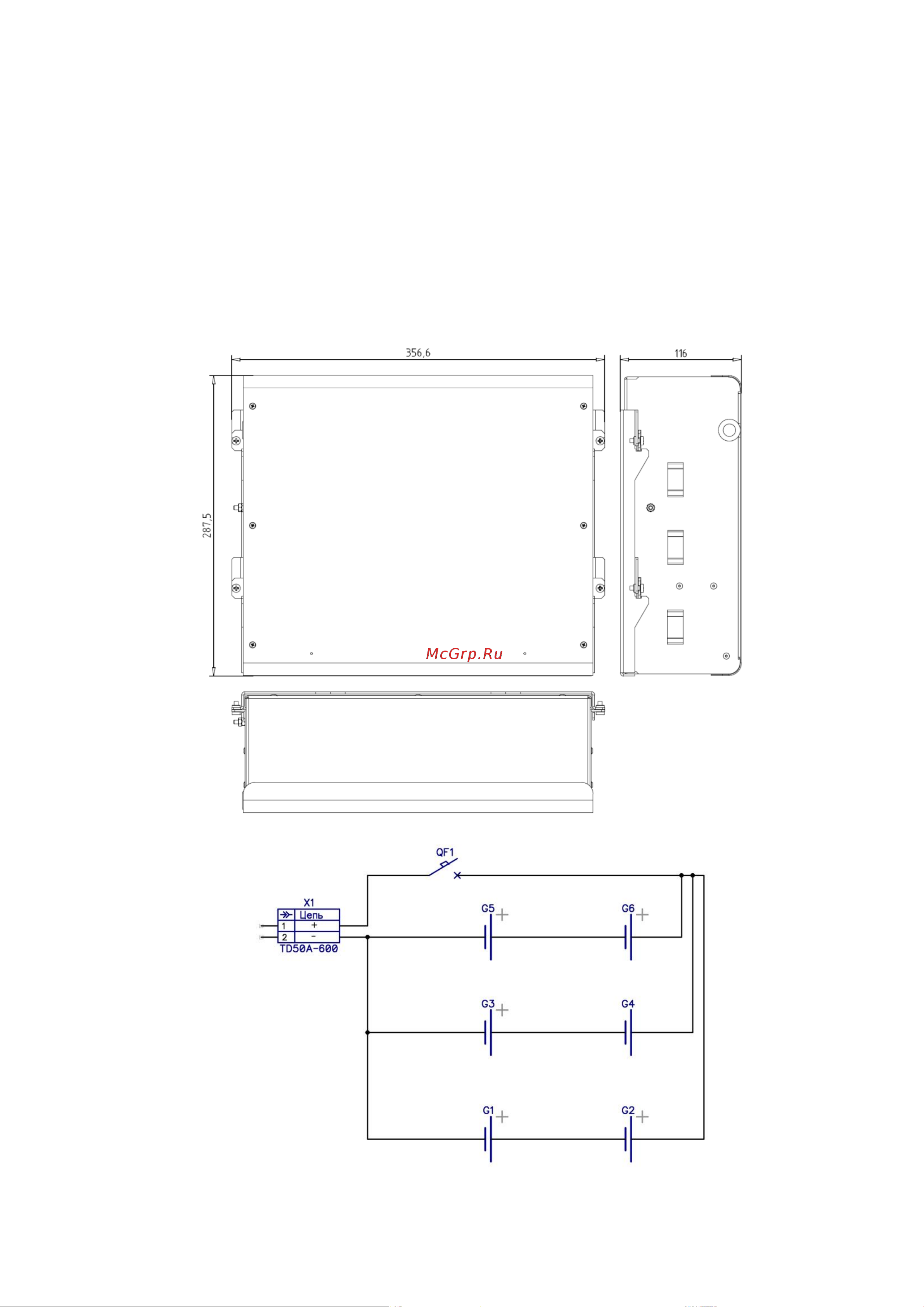

Рисунок 1 – Габаритные размеры изделия
Рисунок 2 – Схема электрическая соединений
Содержание
- Bm 24 18 bm 24 27 1
- Батарейный модуль штиль 1
- Bm 24 18 4 2
- Bm 24 18 bm 24 27 2
- Bm 24 27 6 2
- Автоматический выключатель аб 1 2
- Аккумуляторные батареи 12в шт 2
- Батарейный модуль штиль 1 2
- Выводы для подключения батарейного модуля комплект 1 2
- Ибп и батарейного модуля штиль серии вм 24 2
- Кабель и перемычки для подключения аб комплект 1 2
- Комплектность изделия приведена в таблице 1 таблица 1 комплектность изделия 2
- Корпус батарейного модуля 1 2
- Кронштейн для монтажа на стену с комплектом крепежных метизов 1 2
- Наименование кол во шт 2
- Основные технические характеристики представлены в таблице 2 2
- При креплении изделий на стену 2
- Рисунок 3 рекомендованное расположение 2
- Схема электрическая изделия приведена на рисунке 2 в изделии bm 24 18 не устанавливаются батареи g5 g6 2
- Х357х116 3
- Батарейный модуль штиль bm 24 заводской 4
- Изготовитель ооо штиль энерго г тула ул городской пер д 39 тел факс 4872 24 13 62 24 13 63 e mail company shtyl ru http www shtyl ru 4
- М п м п м п 4
- Подпись _____________ подпись _____________ подпись _____________ 4
- Свидетельство о приемке и продаже 4
- Соответствует техническим требованиям и признан годным для эксплуатации дата выпуска 20 г дата продажи 20 г 4
