ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

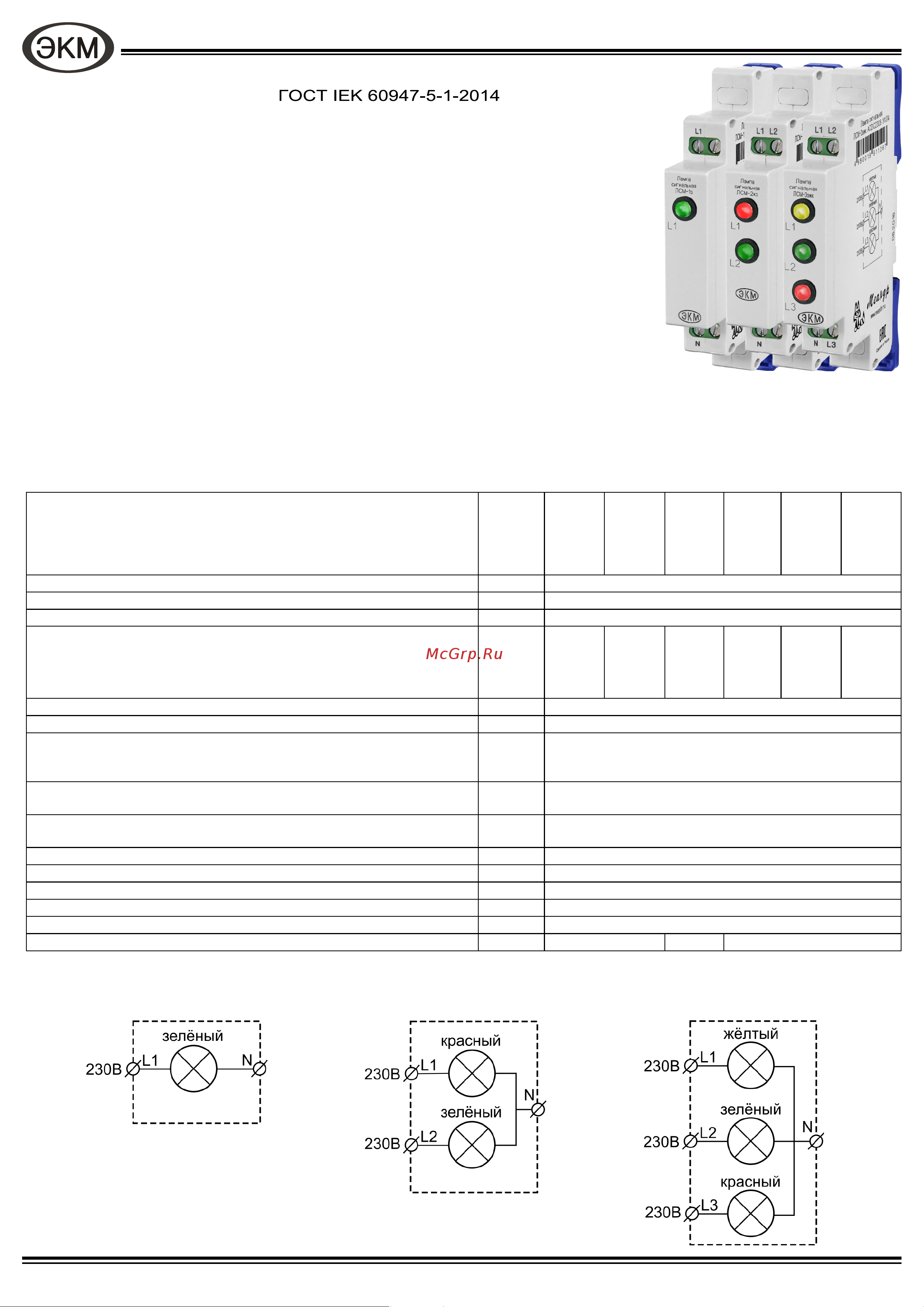

Лампы сигнальные модульные ЛСМ-1, ЛСМ-2, ЛСМ-3

Назначение

Лампы сигнальные модульные ЛСМ (далее - лампы) предназначена для установки в рас-

пределительные щиты и служат для отображения наличия напряжения в контролируемой цепи.

Возможные варианты исполнения и технические характеристик приведены в таблице.

Конструкция

Лампы выпускаются в унифицированном пластмассовом корпусе с передним присоедине-

нием проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм

(ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность

замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов се-

чением до 2.5мм

. На лицевой панели расположены 1, 2 или 3 светодиода (в зависимости от ис-

полнения). Cхемы подключения приведены на рис.1, габаритные размеры приведены на рис. 2.

Подключение и работа

Установить лампу в щит и подключить к контролируемой цепи в соответствии с маркировкой на клеммах.

МР 28.0613. ПС V10.03.21

Технические характеристики

Параметр Ед.изм.

ЛСМ-1з

ЛСМ-1к

ЛСМ-2кз

ЛСМ-3з

ЛСМ-3жкз

ЛСМ-3к

Соответствуем стандартам ГОСТ Р 50030.1-207

Номинальное напряжение (по исполнениям) В ACDC230 или ACDC24

Потребляемый ток одного индикатора мА <6

Цвет и порядок расположения (сверху вниз)

(соответствует последней букве (буквам) в обозначении)

зелёный

красный

зелёный

жёлтый

зелёный

красный

Диапазон рабочих температур °С -25…+55

Температура хранения °С -40...+70

Климатическое исполнение и категория размещения по ГОСТ

15150-69 (без образования конденсата)

УХЛ4

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с

ГОСТ 9920-89

Относительная влажность воздуха % до 80 (при 25°С)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 67

Масса, не более кг 0.04 0.05 0.06

Таблица

 Возможность крепления на рейку-DIN или на ровную поверхность

 Отображают наличие напряжения в контролируемой цепи

 Корпус шириной 3/4 модуля (13 мм)

Схемы подключения

Рис. 1
