Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-59 www.meandr.ru info@meandr.ru

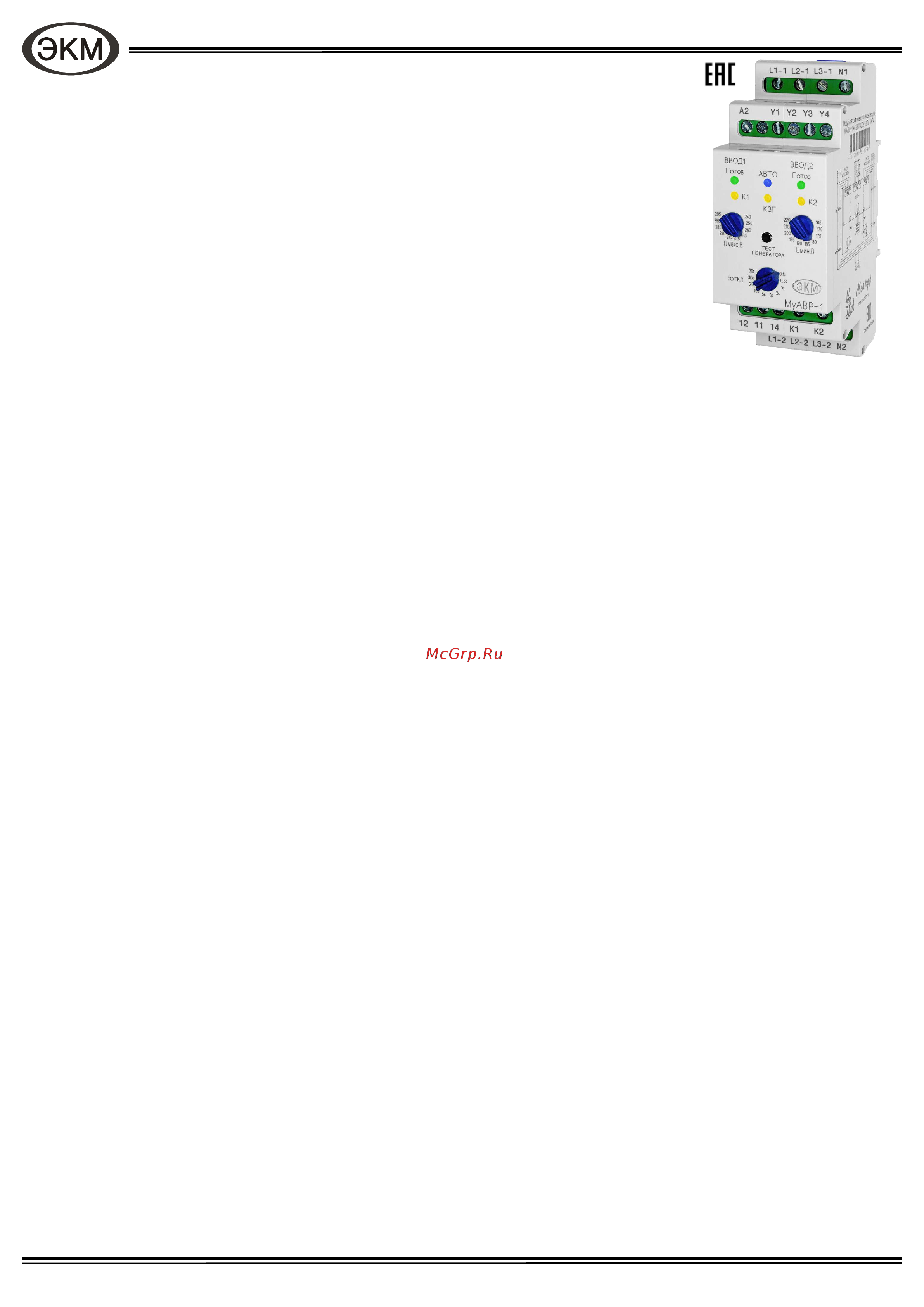

Модуль управления аварийным вводом резерва

МУАВР-1 АС230/400В 50Гц

ТУ 3425−007−31928807−2014

 Ввод 1 и Ввод 2 изолированы друг от друга

 Работа, как с трёхфазными, так и с однофазными вводами в любых комбинациях

 Установка порогов Uмин и Uмакс

 Контроль наличия, обрыва, порядка чередования фаз для Ввода 1 и Ввода 2

 Установка времени срабатывания от 0.1 до 60 секунд

 Нагрузочная способность по выходам К1, К2, Авария - 5А/АС250V

 Компактный корпус 35 мм

Применение модуля автоматического ввода резерва МУАВР-1

Модуль управления автоматическим вводом резерва МУАВР-1 (далее модуль) представляет собой устройство управления,

предназначенное для автоматического переключения на резервную линию при неисправности или отключении рабочей линии.

Устройство предназначено для работы в составе шкафов (блоков) управления автоматическим включением резервного питания в

системах бесперебойного электроснабжения 3-х фазных электроприёмников I и II категории подключения согласно требованиям

ПУЭ.

Назначение

Модуль контролирует напряжение на основном и резервном вводах 1-фазной или 3-фазной сетей. Если напряжение в преде-

лах нормы, питание нагрузки осуществляется от ввода с установленным приоритетом (ввод 1).

Подключение нагрузки обеспечивает коммутационное устройство (КМ) электромагнитного типа, контактор или пускатель

управляемые модулем. При аварии на основном вводе производится отключение нагрузки от основного ввода и переключение на

резервный ввод. При восстановлении питания на основном вводе нагрузка автоматически переключается с резервного ввода на

основной (при установленном приоритете линии). Технические характеристики устройства представлены в таблице 2. Схемы под-

ключения показаны на рис. 1 - 8. Диаграммы работы на рис. 9 - 12

Функциональные возможности

Модуль МУАВР-1 контролирует параметры трехфазной четырехпроводной сети с нейтралью (ввод1 подключается к L1-1, L2-

1, L3-1, N1, ввод2 подключается к L1-2, L2-2, L3-2, N2), или однофазной сети (ввод1 подключается к L1-1 и N1, ввод2 подключается

к L1-2 и N2), Модуль имеет светодиодную индикацию текущего состояния сети. Питание осуществляется от контролируемой сети.

Оба ввода гальванически развязаны между собой. Управление КМ осуществляется путем подачи напряжения с L1-1 на К1 для

включения Ввод1 и с L1-2 на К2 для включения Ввод2. Нагрузочная способность релейного выхода (АС1 АС250В 5А).

Микропроцессорный блок анализирует готовность основного и резервного вводов, а так же текущее состояние дискретных

входов, после чего осуществляет выдачу сигналов управления. Питание микропроцессорного блока осуществляется от фаз L1, L2,

L3, первого или второго вводов. При отсутствии питания на обоих вводах, микропроцессорный блок может сформировать сигнал

запуска генератора замкнутыми контактами 11-12.

Конструкция

Модуль выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммути-

руемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или

на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть, крепление осуществляется вин-

тами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает надёжный зажим проводов сечением до

2.5мм

. Материал корпуса - пластик ABC.

На лицевой панели размещены:

 СД индикаторы включения встроенных реле: жёлтый - К1 и К2 реле включено (если мигает - происходит отсчёт време-

ни включения или отключения соответствующего ввода). К1 мигает редко - отсчёт времени возврата на приоритетный

ввод. К1 и К2 мигают одновременно - ошибка однократности, см. п «Защита от циклического переключения между вво-

дами»

 СД индикаторы готовности вводов: зеленый - ГОТОВ (параметры ввода в допуске), красный - НЕ ГОТОВ (мигает один

раз - авария по L1, мигает два раза - авария по L2, мигает три раза - авария по L3, мигает четыре раза - нарушение

порядка чередования фаз или слипание фаз на вводе.

 СД индикатор автоматического/ручного режима работы; синий - АВТО (светится - режим авто, не светится - ручной

режим, изредка помигивает - режим стоп).

 СД индикатор КЗГ (контакт запуск генератора): жёлтый - включён, когда замкнуты 11-12 контакты (включается только в

режиме работы ввод2 - ГЕНЕРАТОР).

 Три поворотных ручки для установки верхнего и нижнего порогов напряжения и времени отключения

(устанавливаются для обоих вводов).

 Кнопка - тест генератора позволяет включить на 2минуты/выключить генератор в режиме «ввод2 - генератор» при под-

ключённой нагрузке к ввод1 (размыкает контакты 11-14 и замыкает контакты 11-12)

MP 33.03008.01 ПС V10.05.21
