ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

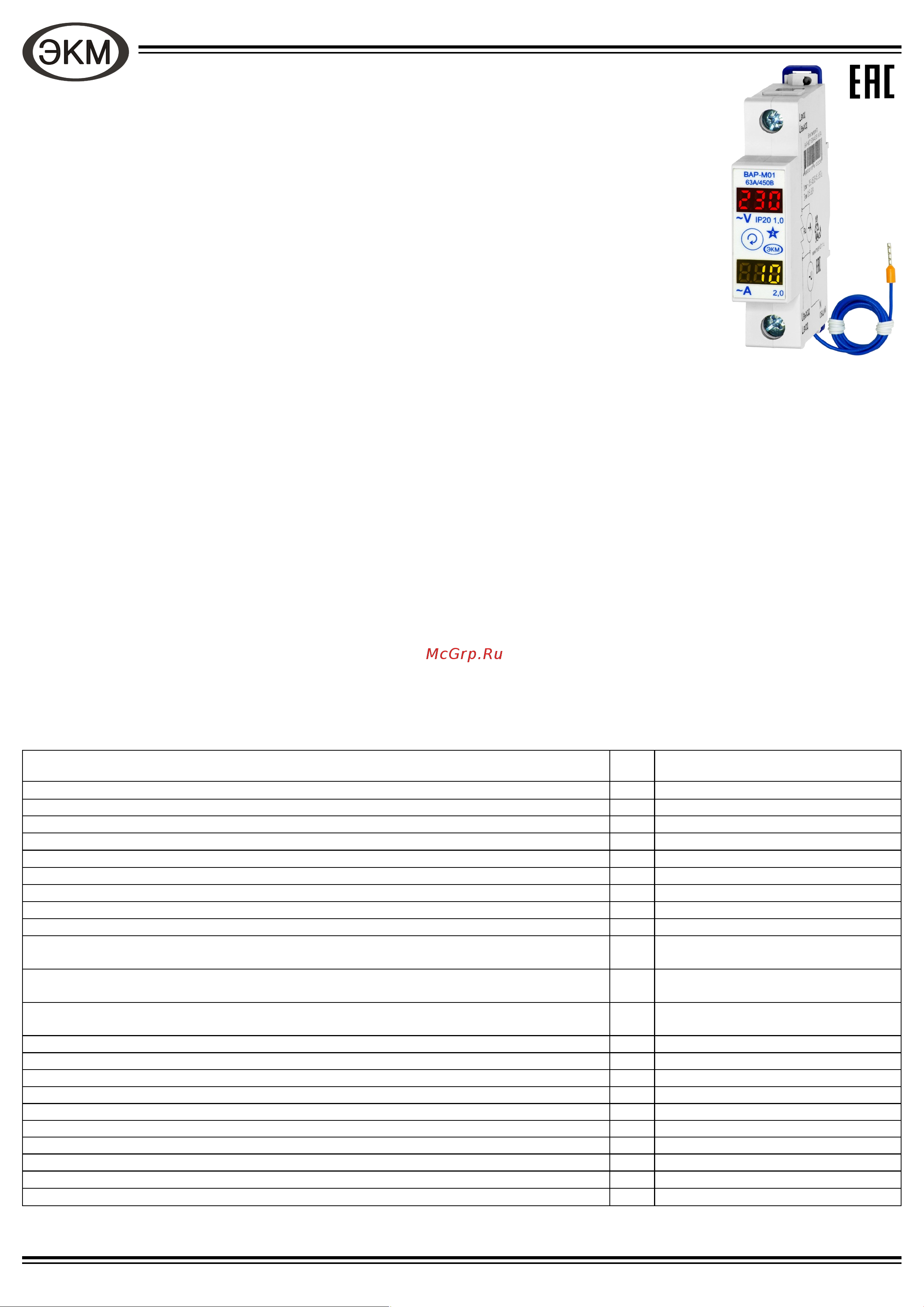

Паспорт

Вольтамперметр ВАР-М01 63А/450В

ТУ 4221-001-31928807-2014

МР 34.0243.01 ПС V06.02.22

 Память скачков и провалов напряжения и числа включений

 Измерение среднеквадратичных значений напряжения, тока и мощности

 Измерение потребляемой мощности до 28 кВт

 Измерение напряжения - АС50...450 В

 Рабочий диапазон частот - от 45 до 65 Гц

 Диапазон измеряемого тока - 0.5...63 А

 Корпус шириной 1 модуль (18мм)

Назначение

Комбинированный цифровой промышленный вольтамперметр ВАР-М01 63А 450В (далее вольтам-

перметр) предназначен для технологического контроля величины напряжения и тока в электрических це-

пях переменного тока, как в промышленности, так и в, бытовом секторе,. Может применяться в составе

систем автоматизированного контроля и управления технологическими процессами в качестве основного

или дополнительного индикатора на передвижных и стационарных объектах. Является средством техно-

логического контроля. Периодической поверке не подлежит.

Конструкция

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтаж-

ную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность,

фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе.. Кон-

струкция клемм обеспечивает зажим проводов сечением до 25мм

. В нижней части корпуса выведен провод НВ3-0,75 длиной

105см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровые индикаторы отображающие

величину напряжения и тока, кнопка. Габаритные размеры приведены на рис. 2.

Работа прибора

Вольтамперметр не требует оперативного питания и подключается непосредственно к измеряемой цепи. Проводник с изме-

ряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). Схемы подключения

изображены на рис. 1 и корпусе прибора.

Память скачков и провалов напряжения и числа включений

Использование кнопки для просмотра дополнительной информации:

1-е нажатие - Umax с момента последнего сброса

2-е нажатие - Umin с момента последнего сброса

3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса

Удержание кнопки в течении 5 секунд - сброс.

По двойному клику кнопкой - индикация потребляемой мощности.

По повторному двойному клику кнопкой - индикация напряжения и тока.

ВНИМАНИЕ! При отсутствии тока нагрузки возможны не нулевые показания тока (до 0.5А) и мощности (до 0.1кВт).

* - Спец. исполнение

Технические характеристики

Параметр

Ед.

изм.

ВАР-М01 63А/450В

Диапазон измеряемого напряжения (RMS)

В АС50...450

Частота измеряемого напряжения и тока Гц 45…65, 400*

Диапазон измеряемого тока (RMS) А 0.5...63

Диапазон измерения мощности (RMS) Вт 20/35 В….28000/450В

Основная погрешность измерений напряжения, не более 1%±1 ед. младшего разряда

Основная погрешность измерений тока, не более 2%± 1 ед. младшего разряда

Потребляемая мощность, не более Вт 1.5

Диапазон рабочих температур ºС -25...+55(УХЛ4) –40...+55(УХЛ2)

Температура хранения ºС -40...+70

Помехоустойчивость от пачек импульсов в соответствии с

ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать

образования конденсата) по исполнениям

УХЛ4, УХЛ2

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 при 25ºС

Рабочее положение в пространстве произвольное

Режим работы непрерывный

Сечение подключаемых проводников мм² 0.5-35

Габаритные размеры мм 18 х 83 х 68,5

Масса кг 0,07

Средний срок службы, не менее лет 8

Средняя наработка на отказ, не менее ч 50000
