ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Вольтамперметр ВАР-М02

ТУ 4221-001-31928807-2014

МР 34.0215.04 ПС V04.09.16

 Измерение среднеквадратичных значений напряжений и токов

 Питание от контролируемого напряжения

 Измерение напряжения - АС20...450 В

 Рабочий диапазон частот - от 45 до 65 Гц

 Бесконтактное измерение тока 3...30А

 Контактное измерения тока (0.1 ... 1.0А, 0.5 … 5.0А)

 Возможность подключения внешнего трансформатора тока до 1000А

Назначение

Цифровой промышленный вольтамперметр ВАР-М02 (далее вольтамперметр) предназначен для техно-

логического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышлен-

ных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в

составе систем автоматизированного контроля и управления технологическими процессами в качестве основ-

ного или дополнительного индикатора на передвижных и стационарных объектах. Является средством кон-

троля. Периодической поверке не подлежит.

Конструкция

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением проводов питания и

коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-

2003). Конструкция клемм обеспечивает зажим проводов сечением до 2.5мм

. На лицевой панели прибора расположены цифровые

индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую

считывание информации при любой освещѐнности. Габаритные размеры приведены на рис. 2. Технические характеристики приве-

дены в таблице.

Работа прибора

Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2).

Ток измеряется контактным и бесконтактным способами. Бесконтактным способом с помощью встроенного или внешнего трансфор-

матора тока.

Для измерения тока в диапазоне от 0 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2.

Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 1А.

Для измерения тока в диапазоне от 0 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1.

Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 5А (установлено по умолчанию).

Для измерения тока в диапазоне от 0 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе.

Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 30А.

Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. Цепь с измеряемым

током необходимо пропустить сквозь отверстие во внешнем трансформаторе тока, контакты трансформатора тока подключить к

клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки

установить необходимый коэффициент трансформации (удерживать кнопку в течении 15с, потом кратковременным нажатием вы-

брать необходимый коэффициент).

При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе. Схемы под-

ключения изображены на рис. 1 и корпусе прибора.

Использование кнопки для просмотра дополнительной информации:

1-е нажатие - Umax с момента последнего сброса

2-е нажатие - Umin с момента последнего сброса

3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса

Удержание кнопки в течении 5 секунд - сброс.

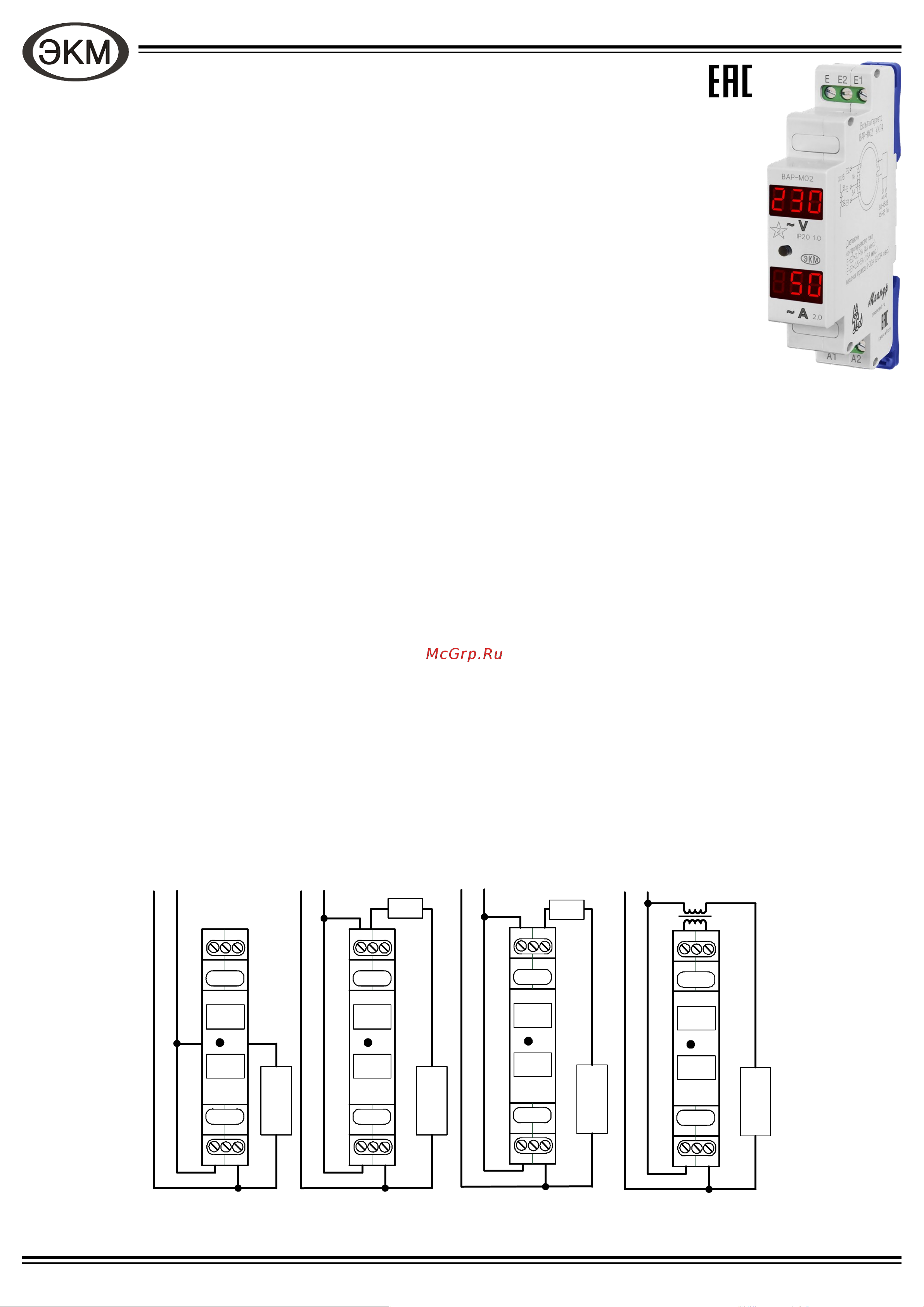

Рис. 1

Схемы подключения

ВАР-М02

E E2

А1 А2

НАГРУЗКА

ВАР-М02

E E2

А1 А2

НАГРУЗКА

Диапазон

0... 1000А

Диапазон 0...30А

Диапазон 0...1А

Диапазон 0...5А

Работа с внешним

трансформатором ХХ/5А

Диапазон

0...1.0А

ВАР-М02

E E2

А1 А2

НАГРУЗКА

ВАР-М02

E E2

А1 А2

НАГРУЗКА

Диапазон

0...1.0А
