ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

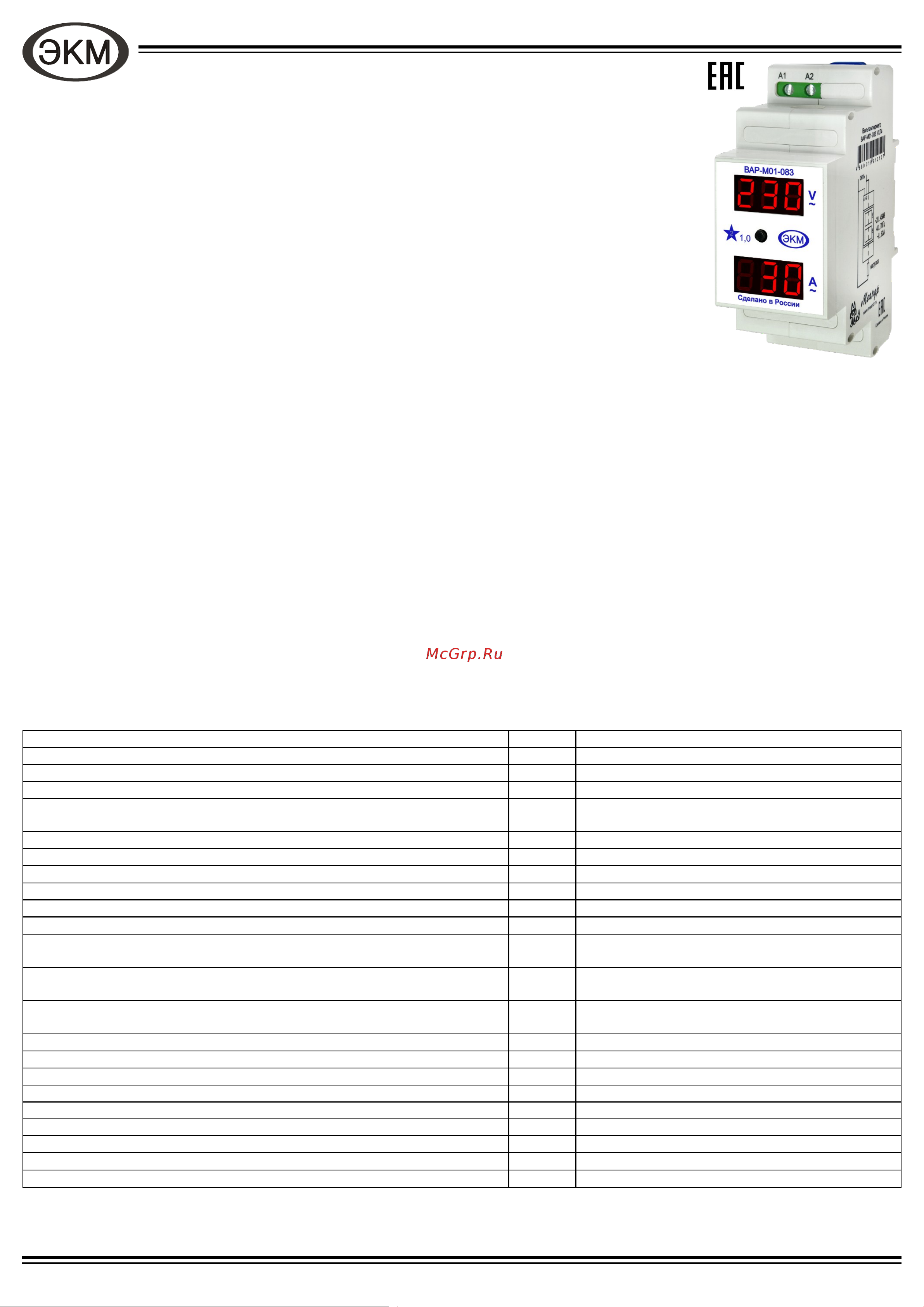

Вольтамперметр ВАР-М01-083

ТУ 4221-001-31928807-2014

МР 34.0208.03 ПС V05.03.19

 Питание от контролируемого напряжения

 Измерение среднеквадратичных значений напряжений и токов

 Измерение мощности и потребляемой нагрузки

 Измерение напряжения - АС20...450В

 Рабочий диапазон частот - от 45 до 70Гц, 400Гц*

 Бесконтактное измерение тока - 0.5...63А

 Основная погрешность измерений напряжения не более ±1 ед. младшего разряда

 Основная погрешность измерений тока не более ±2 ед. младшего разряда

 Корпус шириной 2 модуля (35мм)

Назначение

Цифровой промышленный вольтамперметр ВАР-М01-083 (далее вольтамперметр) предназна-

чен для технологического контроля величины напряжения и тока в электрических цепях переменного

тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хо-

зяйства. Может применяться в составе систем автоматизированного контроля и управления технологи-

ческими процессами в качестве основного или дополнительного индикатора на передвижных и стацио-

нарных объектах. Является средством контроля. Периодической поверке не подлежит.

Конструкция

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтаж-

ную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает зажим проводов сечением до 2.5мм

На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы

имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости. Габаритные размеры приве-

дены на рис. 2.

Работа прибора

Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2).

Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропуска-

ется сквозь отверстие в корпусе (сверху вниз или снизу вверх не имеет значения) . Схема подключения изображена на рис. 1 и кор-

пусе прибора.

Использование кнопки для просмотра дополнительной информации:

1-е нажатие - Umax с момента последнего сброса

2-е нажатие - Umin с момента последнего сброса

3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса

Удержание кнопки в течении 5 секунд - сброс.

По двойному клику кнопкой - индикация потребляемой мощности.

По повторному двойному клику кнопкой - индикация напряжения и тока.

ВНИМАНИЕ! При отсутствии тока нагрузки возможны не нулевые показания тока (до 0.6А) и мощности (до 0.1кВт).

Технические характеристики

Параметр Ед.изм. ВАР-М01-083 АС20-450В

Измерительная цепь, она же питание Клеммы А1-А2

Диапазон измеряемого напряжения В АС20...450

Частота измеряемого напряжения Гц 45…70, 400*

Измерение тока

Встроенный трансформатор тока

Диаметр отверстия для провода - 10 мм

Диапазон измеряемого тока (RMS) А 0.5...63

Основная погрешность измерений напряжения, не более 1%±1 ед. младшего разряда

Основная погрешность измерений тока, не более 2%± 1 ед. младшего разряда

Потребляемая мощность, не более Вт 1.5

Диапазон рабочих температур ºС -25...+55(УХЛ4) –40...+55(УХЛ2)

Температура хранения ºС -40...+70

Помехоустойчивость от пачек импульсов в соответствии с

ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ)

Климатическое исполнение и категория размещения по ГОСТ 15150-69

(не допускать образования конденсата) по исполнениям

УХЛ4, УХЛ2

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 при 25ºС

Рабочее положение в пространстве произвольное

Режим работы непрерывный

Габаритные размеры мм 35 х 88 х 63

Масса кг 0.1

Средний срок службы, не менее лет 8

Средняя наработка на отказ, не менее ч 50000

* - Спец. исполнение
