Логические входы:

Предназначены для подключения внешних кнопок управления работой МУАВР

Y1 - кн.Ввод1, Y2 - кн.Ввод2, Y3 - кн.Авто, Y4 - кн.Стоп (см.рис.2). Длительность нажатия кнопки >200мс.

Реакция по всем вводам, кроме Стоп, по фронту (на замыкание входа на А2), на Стоп по уровню.

При поступлении сигнала СТОП, ВВОД1, ВВОД2 время отключения ввода не отрабатывается.

При поступлении сигнала ВВОД1, ВВОД2,АВТО отрабатывается время включения ввода.

допуске, чтобы нагрузка была от него отключена. Значение выбирается исходя из чувствительности нагрузки

к выходу напряжения за допустимые пределы, а также минимизации числа переключений с основного ввода

на резервный.

Время возврата - время, в течение которого приоритетный ввод должен находиться в допуске, чтобы

произошло переключение с резервного ввода на приоритетный.

Режим работы АВТО - ВВОД2-СЕТЬ (диаграмма рис. 9):

Включается кн.АВТО.

Если нагрузка не подключена к какому-либо вводу, модуль ждет, пока какой-нибудь из вводов будет в допуске, а

подключена ни к одному из вводов (при выключенном приоритете).

Работа модуля

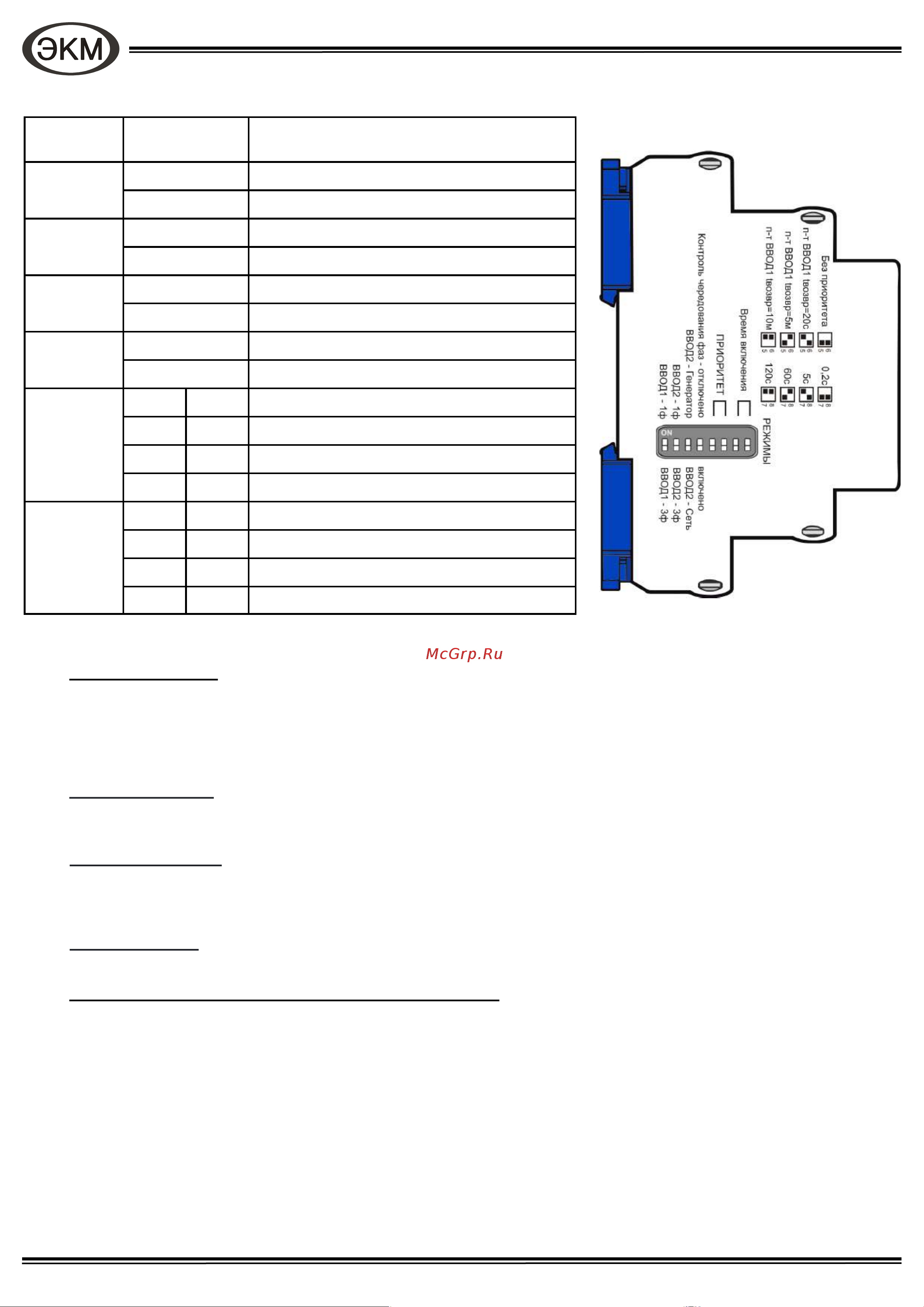

На боковой поверхности размещены 8 DIP - переключателей:

1

2
