электромагнитных волн в проводниках ограничена. Проблему отражений сигнала в

интерфейсе RS-485 решают при помощи согласующих резисторов —

«терминаторов», которые устанавливаются непосредственно у выходов двух

приемопередатчиков максимально отдаленных друг от друга. Номинал

«терминатора» соответствует волновому сопротивлению кабеля, при этом нужно

помнить, что волновое сопротивление кабеля зависит от его характеристик и не

зависит от его длины. Допустимо одновременное использование интерфейсов RS-

232 и RS-485-2, но стоит учитывать, что при одновременной передаче данных,

данные на выходе RS485-1 будут испорчены.

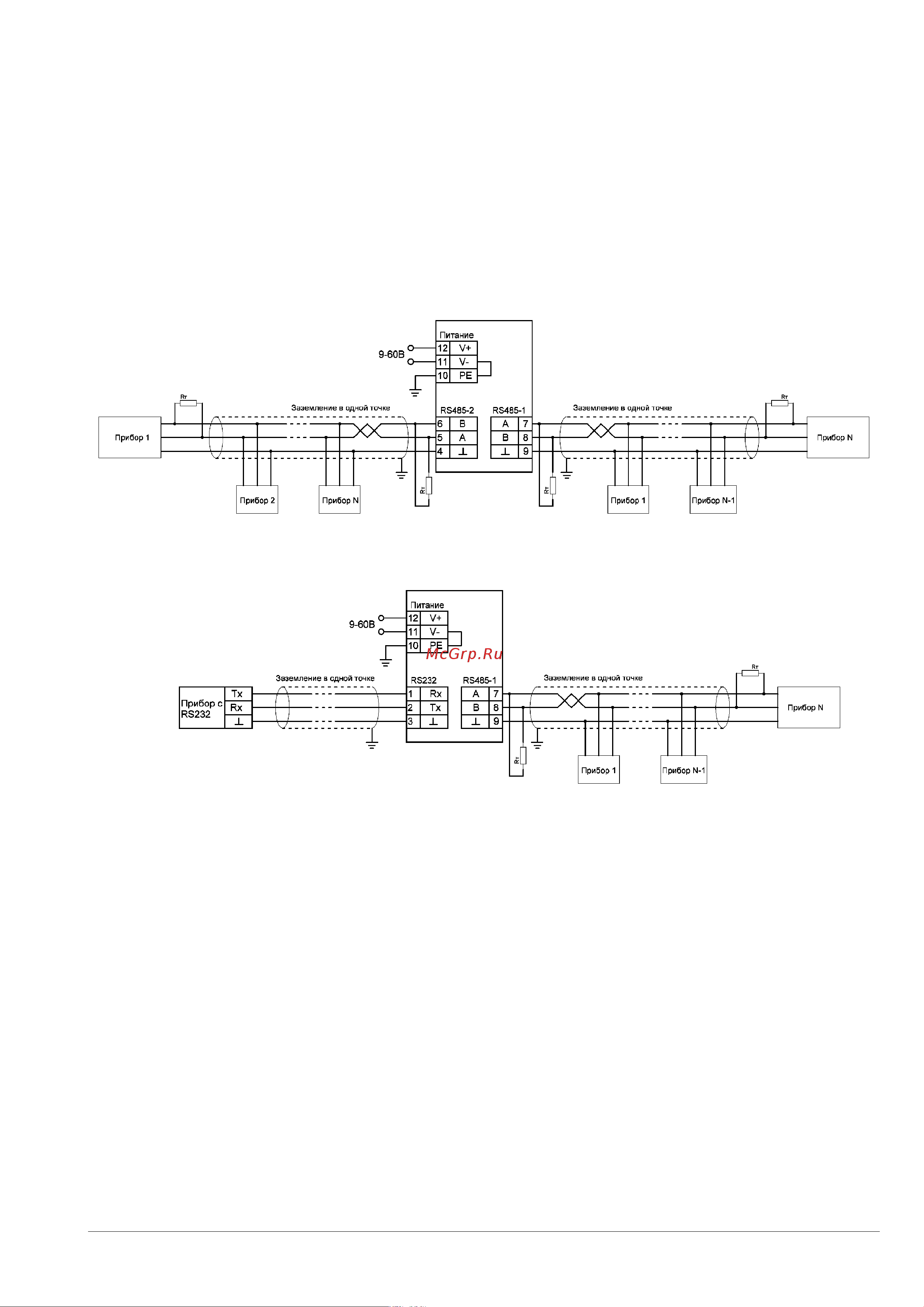

Рис.3 Принципиальная схема подключения RS485-RS485

Рис.4 Принципиальная схема подключения RS232-RS485

9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Изделие изготовлено в соответствии с действующей технической

документацией и признано пригодным для эксплуатации.

Подпись лица, ответственного за приемку:

____________________( )

Дата: " " 20 г.

МП

ПСРЭ.01.DCE485.01 6
