На лицевой панели устройства расположены светодиодные индикаторы: « » -

отображает присутствие питания и исправность устройства, а так же индикаторы

передачи данных «RS485-1», «RS485-2», «RS232».

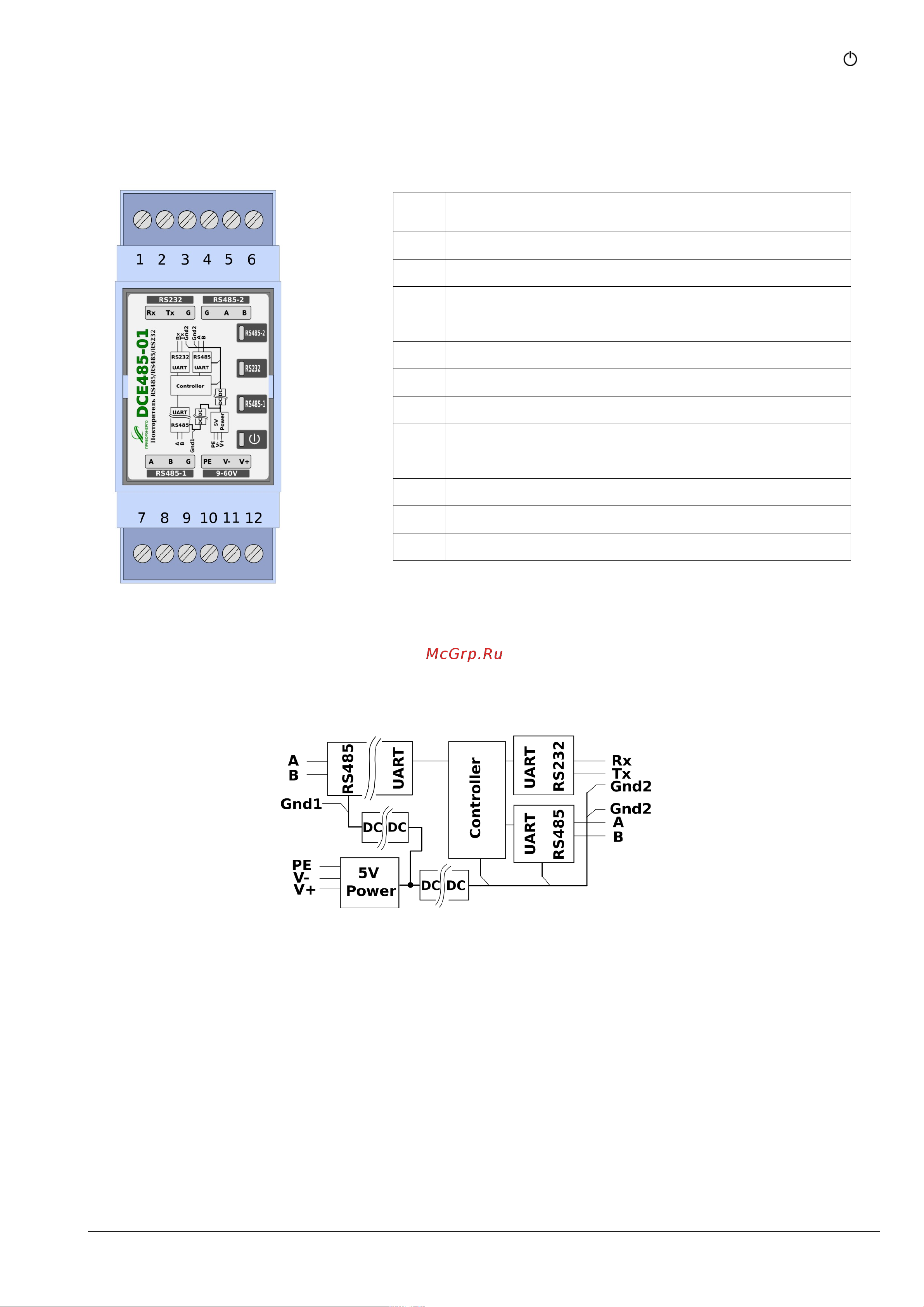

Назначение выводов показано на Рис.1.

Номер

вывода

Название

вывода

Назначение вывода

1 RX Линия данных RX интерфейса RS232

2 TX Линия данных TX интерфейса RS232

3 GND «Общий» провод интерфейса RS232

4 GND «Общий» провод интерфейса RS485-2

5 A Линия данных A интерфейса RS485-2

6 B Линия данных B интерфейса RS485-2

7 A Линия данных A интерфейса RS485-1

8 B Линия данных B интерфейса RS485-1

9 GND «Общий» провод интерфейса RS485-1

10 PE Вход для подключения заземления

11 V- Питание устройства «-»

12 V+ Питание устройства «+»

Рис.1 Назначение выводов

При подключении стоит учитывать, что порты RS-232 и RS-485-2

гальванически связаны между собой, а PE и V- соединены внутри устройства

между собой. Структурная схема устройства показана на Рис.2.

Рис.2 Структурная схема

Прибор следует подключать согласно схеме на Рис.3 или Рис.4. Конфигурация

сети представляет собой последовательное присоединение приемопередатчиков к

витой паре (топология «шина»), при этом сеть не должна содержать длинных

ответвлений при подключении устройств, так как длинные ответвления вызывают

рассогласования и отражения сигнала. Скрутки и сращивания кабеля не

допускаются. Помимо этого электрический сигнал имеет свойство отражаться от

концов проводника и его ответвлений. При увеличении длины линий связи при

высокой скорости передачи данных имеет место так называемый эффект длинных

линий, который заключается в том, что скорость распространения

ПСРЭ.01.DCE485.01 5
