ОБЩИЕ СВЕДЕНИЯ

Прибор наблюдения Fortis digital 21X zoom предназначен для

круглосуточного наблюдения и регистрации объектов на

коротких и дальних дистанциях в широком диапазоне полей

зрения и увеличения. Прибор позволяет наблюдать не только

ночью и днем в автоматическом режиме, но и в условиях

дождя, снегопада и тумана.

Бинокль выполнен в металлическом корпусе со степенью

защиты IP65, имеет эргономичный дизайн, содержит

встроенный цифровой видеорегистратор, датчик GPS, слот

для доступа к микроSD карте.

В экстремальных условиях наблюдения (темная ночь без

звездного и лунного света) предусмотрено использование

инфракрасного (ИК) осветителя с дальностью действия до

500 метров.

Бинокль предназначен как для специальных применений –

природоохрана, таможня, силовые структуры, МЧС, морской

и наземный мониторинг, так и для любительского

использования.

ПОРЯДОК РАБОТЫ

Внимание!

При включении прибора при температуре окружающей среды

от -10˚ до 0˚С изображение может появиться с задержкой до

10-20 сек. На экране монитора допускаются светлые пиксели

(не более 4-х штук). Светлые пиксели допускаются заводами-

изготовителями TB камер и ЖКИ мониторов. В ночном

режиме количество светлых пикселей не нормируется.

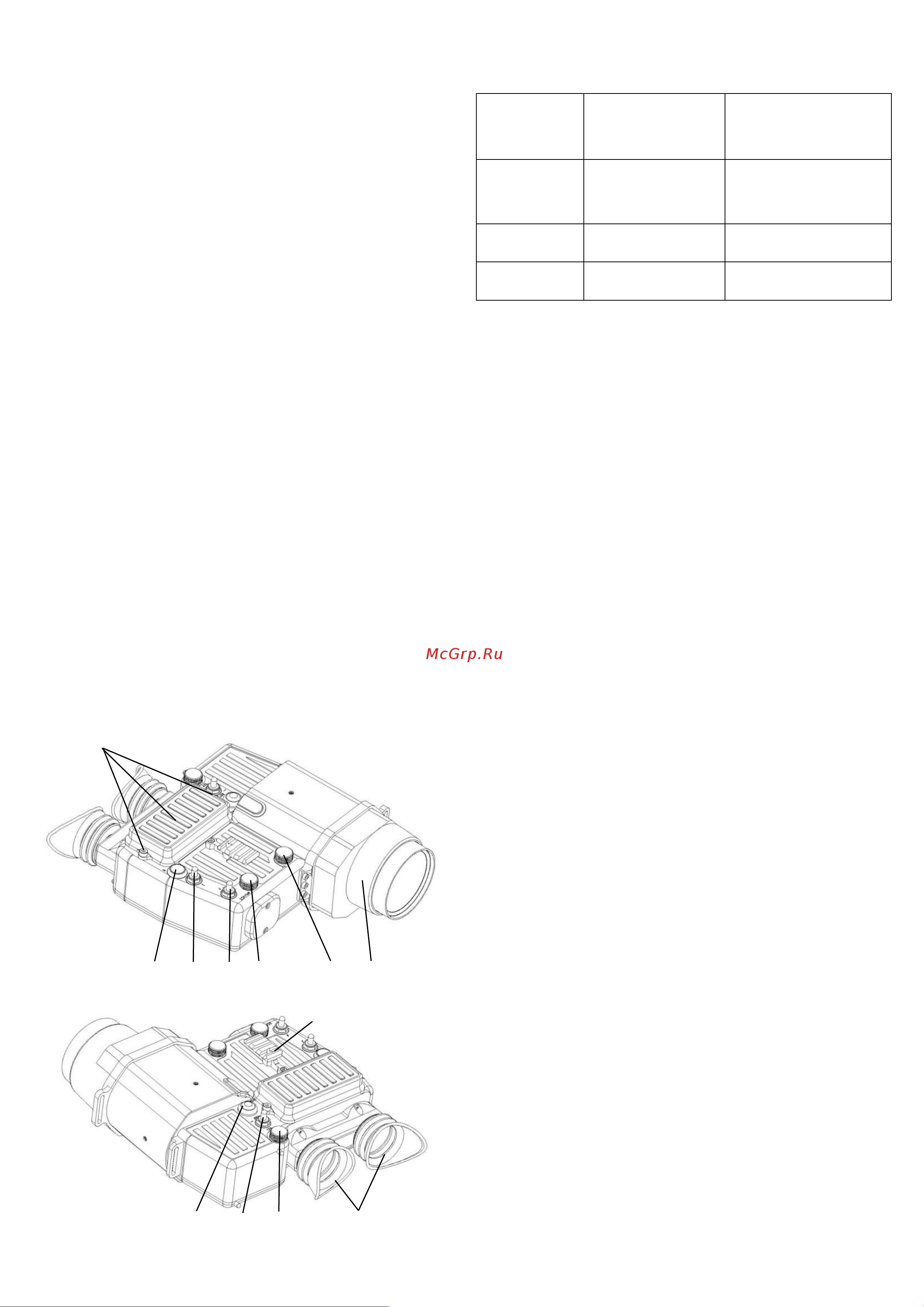

Прибор имеет следующие органы управления:

1- батарейный отсек с 2-мя винтами,

2- кнопка вкл./выкл. (POWER),

3- джойстик регулировки яркости монитора (BRT),

4- объектив,

5- джойстик регулировки увеличения (Z),

6- джойстик регулировки фокуса (F),

7- окуляр,

8- видеовыход (V),

9- крышка слота для микроSD карты до 32Гб (microSD),

10- вход внешнего питания 12В/зарядки батарей (10),

11- кнопка вкл./выкл. видеозаписи (R),

12- крепление для ИК осветителя.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Неисправность Возможные причины Метод устранения

1.Прибор поставляется с установленными, заряженными

батареями. При необходимости замены батарей, отвинтите два

винта батарейного отсека (1) и снимите крышку. Установите 2

аккумуляторные батареи 18650, соблюдая-полярность.

2.Включите прибор кнопкой (2). При необходимости установите

прибор на треногу, используя крепление с резьбой ¼“ снизу

прибора.

3.Прибор имеет автоматическую регулировку яркости экрана,

однако ночью и при ярком свете днем, рекомендуется

дополнительно использовать электронную регулировку яркости

экрана. Для этого джойстиком (3) “BRT” установите оптимальную

яркость изображения. Днем необходимо уменьшать яркость

экрана, ночью – увеличивать.

4.Объектив (4) имеет две регулировки - увеличения (5) и фокуса (6).

Регулируя джойстиками (5) и (6) добейтесь необходимого

увеличения и резкости изображения. Окуляр (7) имеет

фиксированное положение и рассчитан на зрение +/-2-диоптрии и

диапазон базы глаз 60-70 мм.

5.Видео выход.

Видео выход (8) предназначен для подключения любого

видеозаписывающего или передающего устройства, имеющего

стандартный видео вход.

6. Установка/извлечение микроSD карты.

Открутите крышку слота для микроSD карты (9). Установите

или извлеките микроSD карту, нажав на нее. Максимальная

емкость микроSD карты 32 Гб.

7. Видеозапись.

Для включения видеозаписи нажмите кнопку (11) при этом

замигает желтый контрольный индикатор справа от экрана

монитора. Для остановки видеозаписи нажмите кнопку (11) при

этом индикатор засветится непрерывно.

Внимание! При отсутствии карты памяти, заполнении карты

памяти или ее неисправности желтый индикатор будет мигать с

большой частотой. В этом случае необходимо установить карту,

если ее не было, извлечь карту, если она установлена, снять с нее

информацию, сделать форматирование или заменить.

1.Прибор не

включается.

1.Отсутствуют

батареи

2. Батареи разряжены

3.Плохой контакт с

батарей.

1.Установить батареи.

2. Зарядить батареи.

3. Зачистить контактные

площадки.

2. Плохое

качество

изображения.

Размытое

изображение.

1.Грязная входная

линза объектива или

окуляра.

2.Не сфокусирован

объектив.

1.Почистить оптику

спиртом.

2.Сфокусировать оптику.

3. На мониторе

наклонные

полосы.

1. Разряжены батареи.

1. Зарядить батареи

4. Нет изобра-

жения, светлое

поле

1. Избыток

освещенности на CCD

камере.

1. Отрегулировать

контраст и яркость.

2 3 10 7

11 5 6 9 8 4
