ProFX8 и ProFX12
ProFX8 и ProFX12
28
TRS /

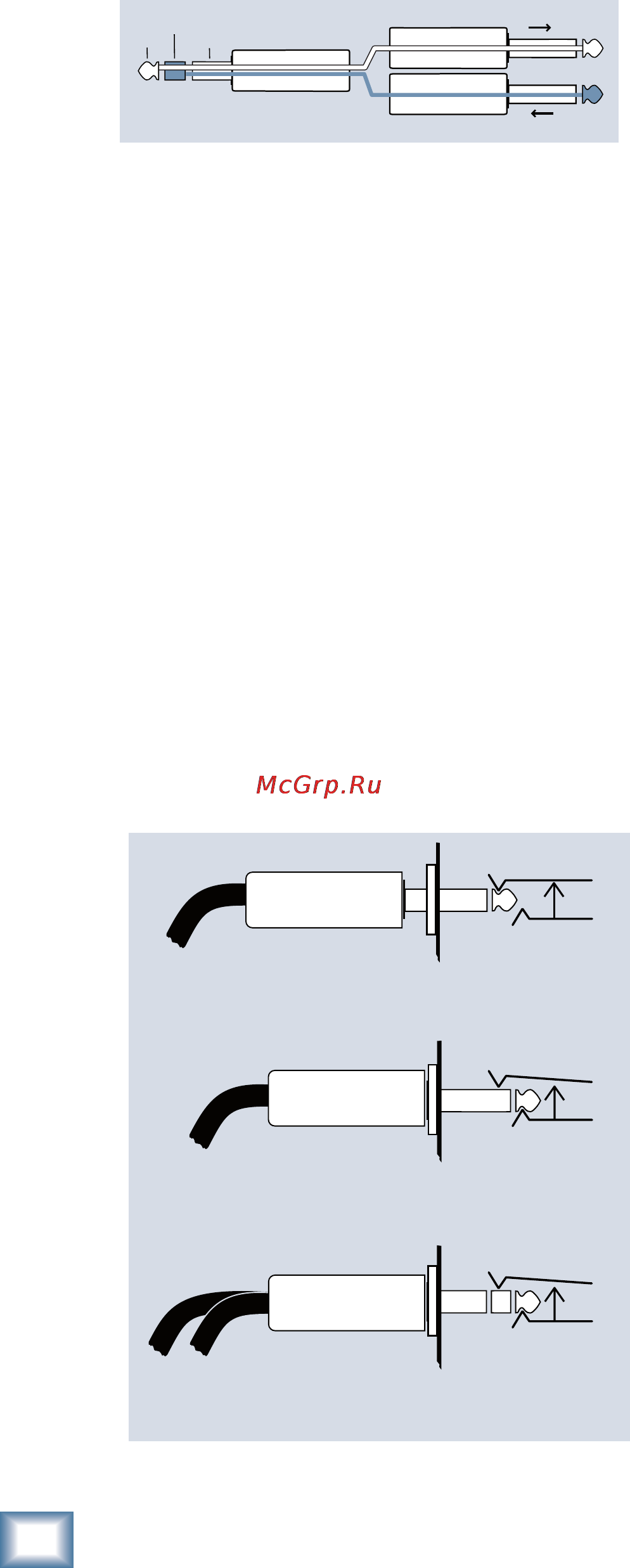

Разъемы инсертов Mackie являются трехконтактными
TRS типа. Эти разъемы являются несимметричными,
но подают выходной сигнал микшера (посыл) и входной
сигнал (возврат) в разъем. См. Рисунок Е.
Контакт рукава является общим заземлением для
обоих сигналов. Посыл микшера на внешнее устройство
осуществляется посредством наконечника, а возврат
сигнала от устройства на микшер выполняется через
кольцо.
Рисунок Е
При частичном подключении 1/4-дюймового TS ште-
кера соединение будет неактивно.
Это позволит вам передать сигнал канала или шины
без прерывания обычной работы.
При плотном подключении ¼-дюймового TS штекера
переключатель разъемов создаст прямой выходной сиг-
нал, который прервет передачу сигнала на этом канале.
См. Рисунок F.
ПРИМЕЧАНИЕ: Не перегружайте или не закорачи-
вайте сигнал, подаваемый из микшера. В противном
случае будет поврежден внутренний сигнал.
Рисунок F
Mackie:
, .
Линейные стереовходы и стерео возвраты являются
отличным примером технологии Mackie, обеспечиваю-
щей максимальную универсальность и минимальные
заботы. Входы и возвраты автоматически становятся
монофоническими или стереофоническими, в зависимо-
сти от использования разъемов. Ниже дается описание
их работы:
Монофонический сигнал подается на левый вход
или возврат (моно). Сигнал будет маршрутизирован на
левый и правый каналы схемы возврата, и будет отобра-
жен с центре стереопары шины, на которую он был на-
значен, или же сигнал будет панорамирован с помощью
регулятора панорамирования.
Стереосигнал будет подан на левый (моно) и правый
вход или возврат. Переключатель разъемов отключит
моно функцию, и сигналы будут воспроизводиться в
стерео формате.
Монофонический сигнал, подключенный к право-
му разъему, будет подаваться только на правую шину.
Возможно, вы будете использовать этот эффект только в
определенных случаях.
Кольцо
Наконечник Рукав
(штекер TRS)
Этот штекер подключается к одному
из разъемов Insert каналов микшера.
Посыл на процессор
Наконечник
Кольцо
Возврат от процессора
Монофонический
штекер
Разъем инсерта
каналов
Разъем инсерта
каналов
Разъем инсерта
каналов
Прямой выход без прерывания сигнала. Вставьте
до первого щелчка.
Прямой выход с прерыванием сигнала. Вставьте
до второго щелчка.
Для использования в виде лупа эффектов.
(НАКОНЕЧНИК = ПОСЫЛ на эффект, КОЛЬЦО =
ВОЗВРАТ с эффекта.)
Монофонический
штекер
Стереофониче-
ский штекер
