StarLine A97, AS97, B97, D97 – StarLine A97, AS97, B97, D97
Инструкция по установке (в разработке) – 148
1.
2.
8.4.12 Подключение защитной блокировки стартера
Используйте защитную блокировку стартера при наличии функции «Турботаймер», дистанционном и
автоматическом запуске или в режиме «В охране» с работающим двигателем.
Для реализации данной функции:
Выберите свободный канал комплекса и назначьте на него функцию«Защита стартера (при АЗ/
ДЗ)» в приложении StarLine Master.
Выполните подключение в соответствии со схемой, приведенной на рисунке 1.

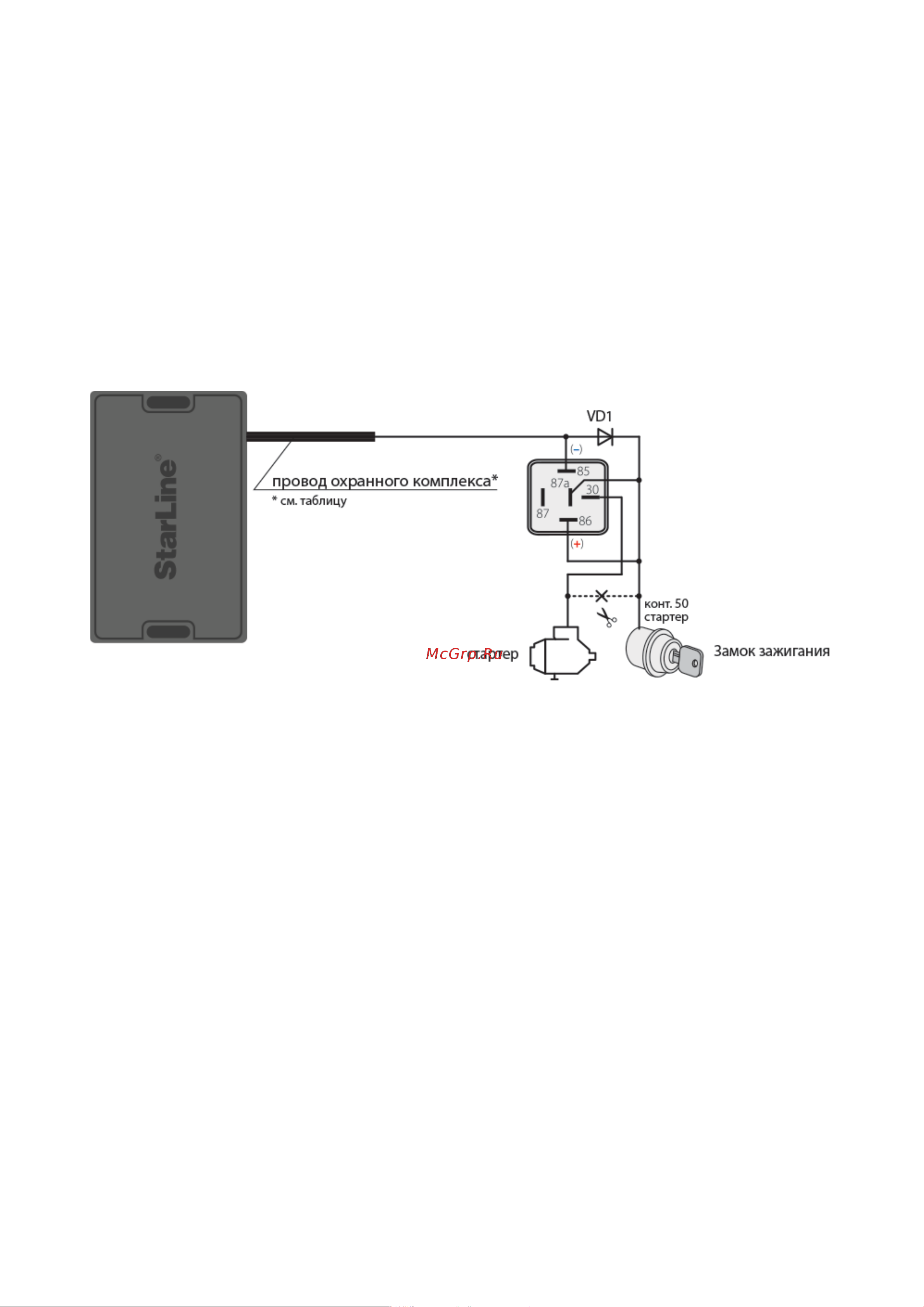

Рис. 1. Схема подключения защитной блокировки стартера
