Подкапотный блок R6 – Подкапотный блок R6

Руководство по установке – 17

Провод IGN-вход подключения к зажиганию автомобиля. На проводеIGNдолжен быть потенциал +12

В во время включения зажигания и работы двигателя.

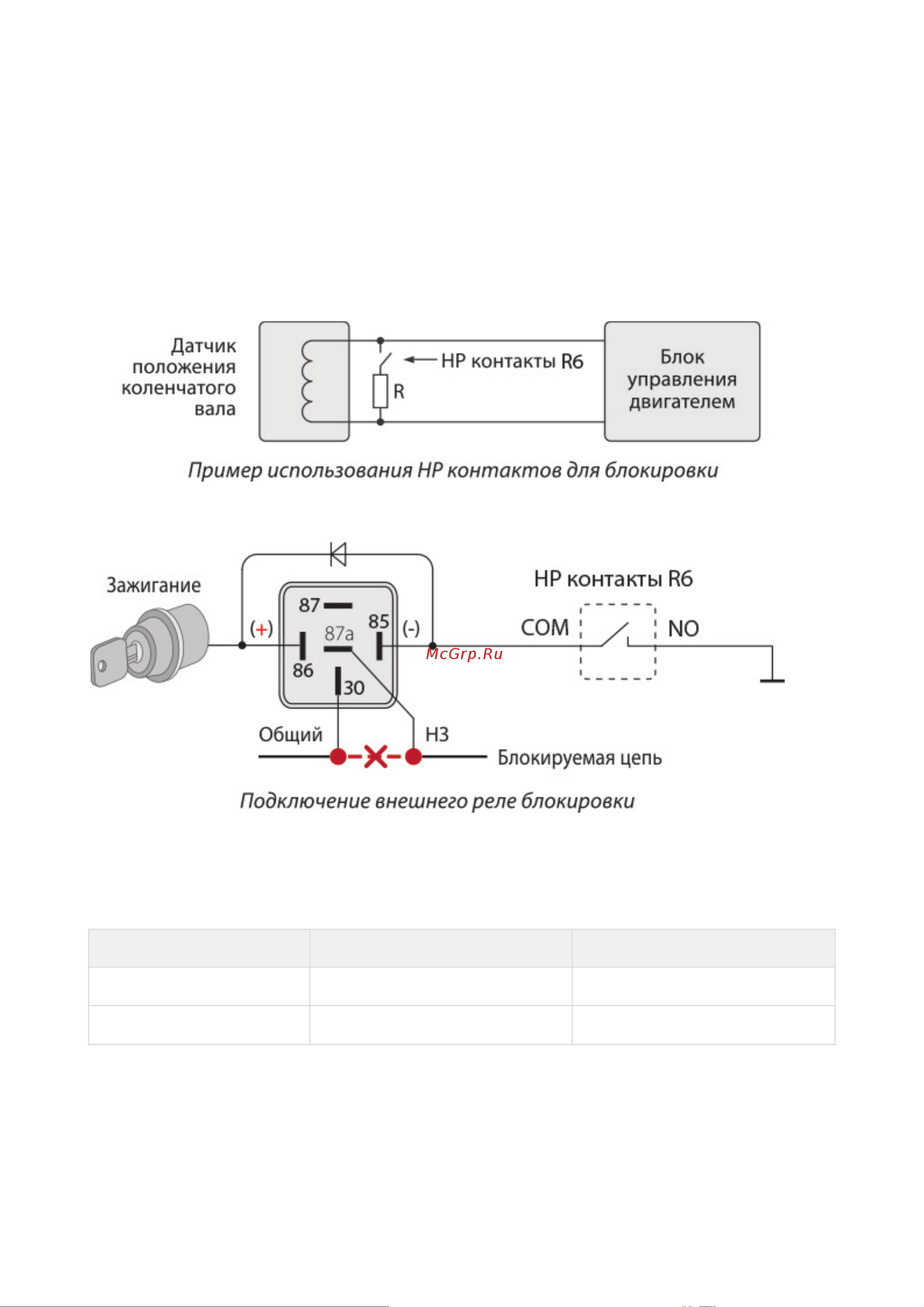

Провода NO, NC, COM-выходы встроенного электромеханического реле, подключаются к блокируемой

цепи.Для осуществления блокировок можно использовать как нормально замкнутые (COM и NC), так и

нормально разомкнутые (COM и NO) контакты.При монтаже цепей необходимо следить за длиной и

сечением проводов, используемых при коммутации, поскольку коммутируемый ток может быть

значительным. Если ток в блокируемой цепи превышает 10 А, то необходимо использовать

дополнительное внешнее реле.

Провода UNLOCK, LOCK-силовые выходы управления электроприводом замка капота. Выходы

построены по силовой схеме (максимальный выходной ток 12А), поэтому для управления замками не

требуются дополнительные силовые модули. При отпирании замка капота на проводе

UNLOCKпоявляется импульс +12 В на 0,8с. При запирании замка капота на проводеLOCKпоявляется

импульс +12 В на 0,8с.

Выход Импульс«Открыть» Импульс«Закрыть»

UNLOCK + -

LOCK - +

Провод INPUT-подключается к концевому выключателю капота, это позволит системе отслеживать

состояние капота.

Провод OUTPUT- выход управления сиреной. Максимальный допустимый ток 2 А.Для подключения

соедините один из проводов сирены с проводомOUTPUT, а второй провод соедините с «массой».
