Подкапотный блок R6 – Подкапотный блок R6
Руководство по установке – 16
4.13.2 Описание внешних выводов

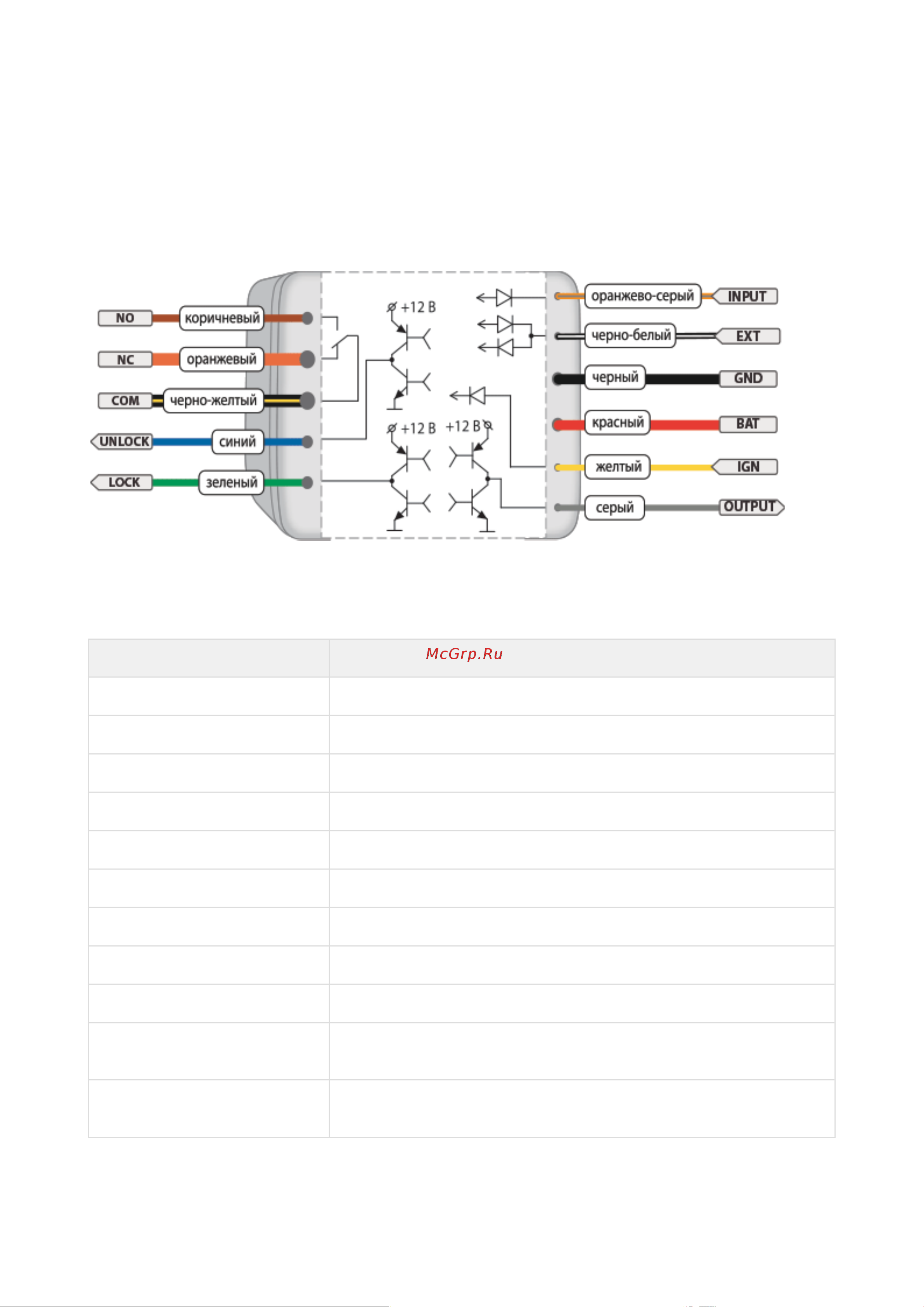

4.13.2.1 Схема внешних выводов
4.13.2.2 Обозначение внешних выводов
Устройство выпускается с текстовой или цветной маркировкой
Маркировка Назначение
GND Масса (–)
BAT Питание (+)
IGN Зажигание (+)
NO Нормально разомкнутый контакт реле (НР)
NC Нормально замкнутый контакт реле (НЗ)
COM Общий контакт реле
UNLOCK Открытие замка капота
LOCK Закрытие замка капота
INPUT Вход концевого выключателя капота (–)
OUTPUT Выход на сирену (+)
EXT Вход датчика температуры
