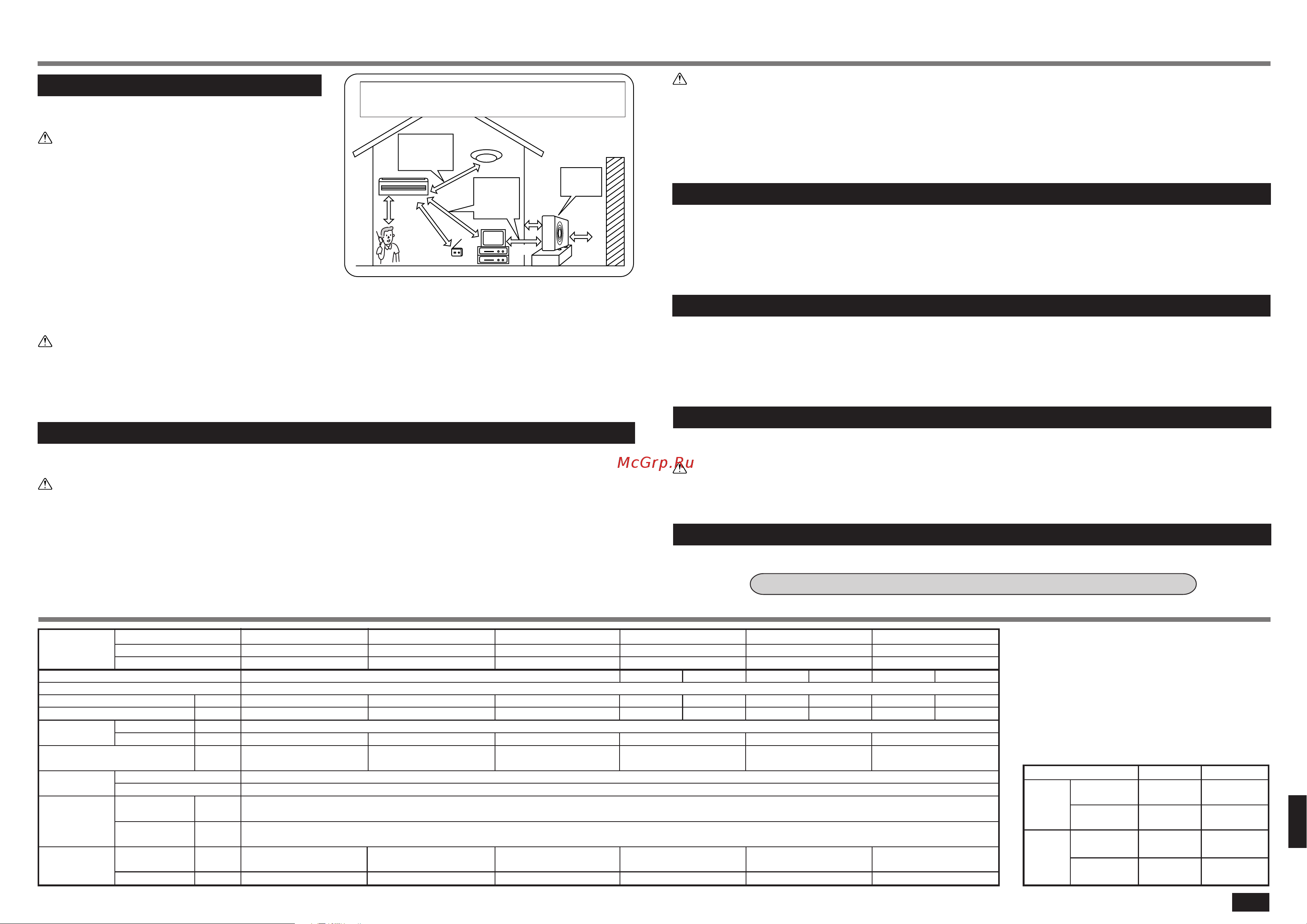

133
УСТАНОВКА, ПЕРЕМЕЩЕНИЕ И ОСМОТР ПРИБОРА
Место установки
Следует избегать установки кондиционера воздуха в следующих местах.
•
В местах, где возможна утечка воспламеняющегося газа.
ОСТОРОЖНО:
Запрещается установка прибора в местах, где возможна
утечка воспламеняющегося газа.
При утечке и скоплении воспламеняющегося газа рядом
с прибором может произойти взрыв.
•
В местах, где много машинного масла.
•
В местах, где много соли, например, на морском побережье.
•
В местах образования сероводородного газа, например,
рядом с горячим природным источником.
•
В местах выброса нефтепродуктов или в местах с
обильными нефтяными испарениями.
•
Если есть высокочастотное или принимающее
радиосигналы оборудование.
• Г де блок будет эасыпан снегом.
ОСТОРОЖНО:
• Заземлите прибор.
Запрещается подсоединять провода заземления к газовым и водопроводным трубам, громоотводам или к
кабелю заземления телефонной сети. Неправильное заземление прибора может привести к поражению
электротоком.
• В зависимости от конкретных условий установите прерыватель утечки тока на землю в месте, где
устанавливается кондиционер воздуха (места с повышенной влажностью и т.д.).
Если прерыватель утечки тока на землю не установлен, возможно поражение электротоком.
Осмотр и техническое обслуживание прибора
• После использования кондиционера в течение нескольких сезонов эффективность его работы может снизиться
вследствие скопления грязи на внутренних деталях прибора.
• В зависимости от условий может появляться эапах или эатруднения при отводе воды иэ-эa скопления грязи или
пыли и т.д. Зто может привести к утечке воды из прибора
• Кроме обычных операций ухода за прибором рекомендуется проводить регулярный осмотр и техническое
обслуживание кондиционера спецалистом. Пожалуйста, обратитесь к Вашему дилеру.
Примите во внимание шум при работе прибора
• Не кладите посторонние предметы рядом с выходными воздушными отверстиями наружного прибора. Это может
снизить эффективность его работы, а также увеличить уровень шума при работе прибора.
• Если при работе слышен необычный шум, обратитесь к Вашему дилеру.
• Для установки прибора выбирайте место, которое выдержит вес прибора и не будет усиливать вибрацию.
• Для установки прибора выбирайте место с таким расчетом, чтобы звук от работы прибора и воэдушный поток
не окаэывали влияния на соседнее жилье.
Перемещение прибора в другое место
• Для перемещения прибора, а также для его установки на новом месте вследствие проведения ремонта, переезда
и т.д., требуются специальные знания и специальные операции.
ПРЕДУПРЕЖДЕНИЕ:
Выполнение ремонта и перемещение кондиционера пользователем запрещаются.
Неправильное выполнение ремонта и перемещения может привести к пожару, поражению электротоком,
получению травмы вследствие падения прибора, утечки жидкости и т.д. Обращайтесь к Вашему дилеру.
Утилизация
По вопросам утилизации данного изделия обращайтесь к Вашему дилеру.
Если у Вас возникли какие-либо вопросы, обращайтесь к Вашему дилеру.
• Bнутри транспортных средств, таких как груэовики с кранами, пароходы и т.д
• Oтводите воду из блока в почву, хорошо поглощающую влагу.
•
Moщность обогрева и охлаждения может сниэиться на 10% в помещении с плохойвентиляцией или воэможной плохой циркуляцией воэдуха.
ПРЕДУПРЕЖДЕНИЕ:
Если кондиционер работает, но при этом не охлаждает или не обогревает (в зависимости от модели) помещение, обратитесь
к Вашему дилеру, так как это может свидетельствовать об утечке хладагента. После выполнения ремонтных работ
обязательно спрашивайте представителя службы техобслуживания о наличии или отсутствии утечки хладагента.
Хладагент, заправленный в систему кондиционера, не представляет опасности для здоровья. Обычно утечки хладагента
не наблюдается, однако в случае утечки газа хладагента внутри помещения и его последующего контакта с огнем
тепловентилятора, отопителя помещений, печи и т. д. происходит образование вредных для здоровья веществ.
Электромонтажные работы
• Обеспечьте отдельный контур сети для питания кондиционера.
• Обязательно соблюдайте допустимую мощность прерывателя тока в электросети.
ПРЕДУПРЕЖДЕНИЕ:
• Запрещается самостоятельная установка кондиционера пользователем.
Неправильное выполнение установки может привести к пожару, поражению электротоком, получению
травмы вследствие падения прибора, утечки жидкости и т.д.
•
Запрещается использование промежуточного соединения в шнуре питания или использование удлинителя.
Запрещается подсоединение нескольких электроприборов к одному источнику переменного тока.
Слабые соединения, недостаточная изоляция, подключение к сети более высокого напряжения и т.д.
могут привести к пожару или поражению электротоком.
Обратитесь к Вашему дилеру.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Устанавливайте как
можно дальше для
защиты от воздействия
люминисцентных ламп.
стена и т.п.
Люминисцентные лампы
инверторного типа
Обеспечьте
достаточное
расстояние, чтобы
избежать
искажения
картинки и звука.
Не
менее 1 м
Радиоприемник
Не менее
100 мм
Хорошо
проветриваемое
сухое место
Не менее
500 мм
Телевизор
Не
менее 1 м
Не
менее
3 м
Беспроводный
телефон
или
Портативный
телефонa
*Размеры требуемого пространства зависит от типа наружного прибора.
Наружный прибор должен устанавливаться на расстоянии не менее 3 м от антенн
телевидения, радио и т. д. В регионах со слабыми электроволнами требуется большее
расстояние между наружным прибором и антенной, в случае, если при работе
кондиционера воздуха возникают помехи при приеме радио- или телевещания.
Комплект
Модель Внутренний
Наружный
Режим
Требования к электропитанию
Мощность кВт
Мощность на входе кВт
Масса
Внутренний кг
Наружный кг
Объем хладагента
кг
(R410A)
Код IP
Внутренний
Наружный
Допустимое
Низк.
МПа
избыточное
давл. (ps)
рабочее
Выс.
МПа
давление
давл. (ps)
Внутренний
дБ(А)
Уровень
(Высокий/Средний/Низкий)
шума
Наружный дБ(А)
MS-GA50VB MS-GA60VB MS-GA80VB MSH-GA50VB MSH-GA60VB MSH-GA80VB
MS-GA50VB MS-GA60VB MS-GA80VB MSH-GA50VB MSH-GA60VB MSH-GA80VB
MU-GA50VB MU-GA60VB MU-GA80VB MUH-GA50VB MUH-GA60VB MUH-GA80VB
Охлаждение
Охлаждение
Обогрев
Охлаждение
Обогрев
Охлаждение
Обогрев
~ /N, 230V, 50Hz
ПРИМЕЧАНИЯ:
1. Расчетные условия эксплуатации
Охлаждение
-
Температура в помещении:
27°C DB*, 19°C WB**
Температура на улице:
35°C DB
Обогрев -
Температура в помещении:
20°C DB
Температура на улице:
7°C DB, 6°C WB
*DB - Шарик сухого термометра
** WB - Шарик влажного термометра
2.
Гарантированный диапазон температур эксплуатации
Внутренний Наружный
Верхний предел
32°C DB 43°C DB
Охлаждение
23°C WB —
Нижний предел
21°C DB 21°C DB
15°C WB —
Верхний предел
27°C DB 24°C DB
Обогрев
— 18°C WB
Нижний предел
20°C DB -10°C DB
— -11°C WB
5.0 6.5 8.5 5.0 5.2 6.3 7.2 8.5 9.4
1.81 2.48 3.26 1.78 1.61 2.41 2.48 3.26 3.43
16
44 60 75 47 74 77
1.45 2.00 2.40 1.80 2.35 2.40
IP20
IP24
1.64
4.15
42/38/34 45/41/37 47/42/37 42/38/34 45/41/37 47/42/37
52 53 55 52 53 55
SG79Y366H02_RU 21/10/2004, 5:50 AM133
