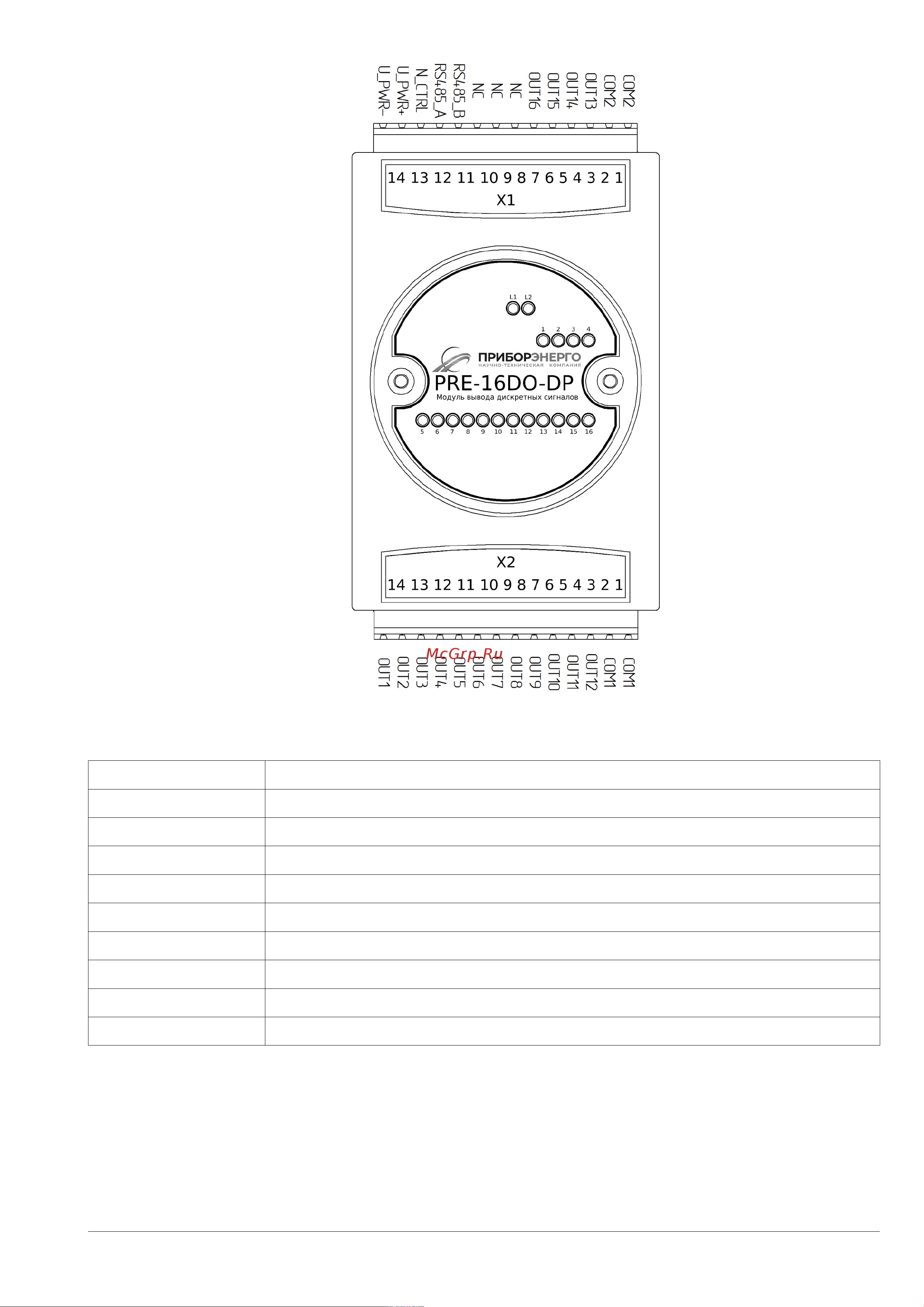

Рис. 2.2. PRE-16DO-DP.
U_PWR+ Вход питания «+»
U_PWR- Вход питания «-»
IN_CTRL Вход управления режимом работы контроллера
RS485_B Вход порта связи RS485 B
RS485_A Вход порта связи RS485 A
NC Не подключен
OUT13-OUT16 Дискретные выходы 13-16 с общим входом COM2
COM2 Общий вход для дискретных выходов 13-16
OUT1-OUT12 Дискретные выходы 1-12 с общим входом COM1
COM1 Общий вход для дискретных выходов 1-12
ПСРЭ.01.DIDO.04 15
