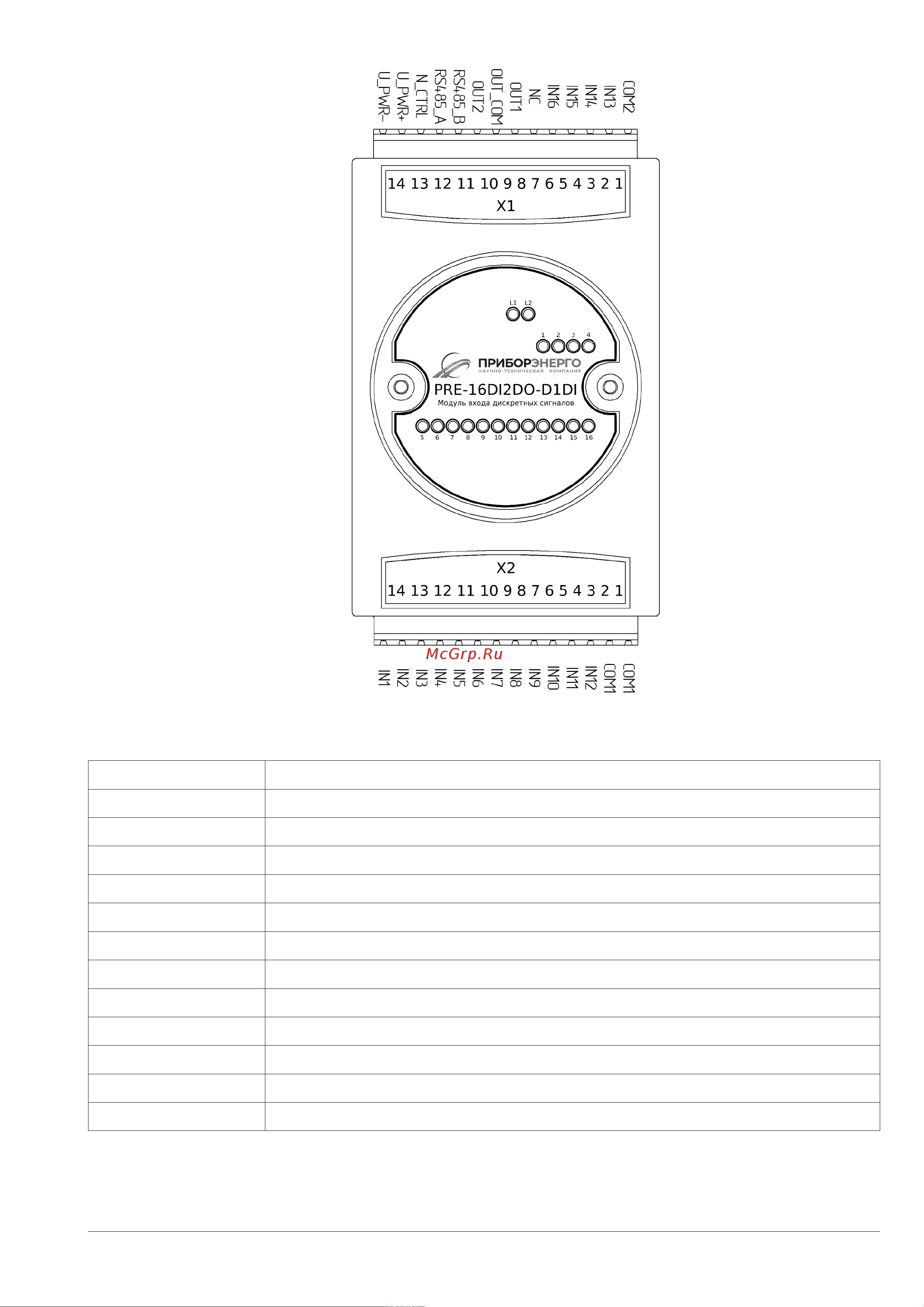

Рис. 2.7. PRE-16DI2DO-D1DI.
U_PWR+ Вход питания «+»
U_PWR- Вход питания «-»
IN_CTRL Вход управления режимом работы контроллера
RS485_B Вход порта связи RS485 B
RS485_A Вход порта связи RS485 A
OUT2 Дискретный выход 2
OUT_COM <Общий> дискретных выходов
OUT1 Дискретный выход 1
NC Не подключен
IN13-IN16 Дискретные входы 13-16 с общим входом COM2
COM2 Общий вход для дискретных входов 13-16
IN1-IN12 Дискретные входы 1-12 с общим входом COM1
COM1 Общий вход для дискретных входов 1-12
ПСРЭ.01.DIDO.04 20
