WWW.ROXTON.RU

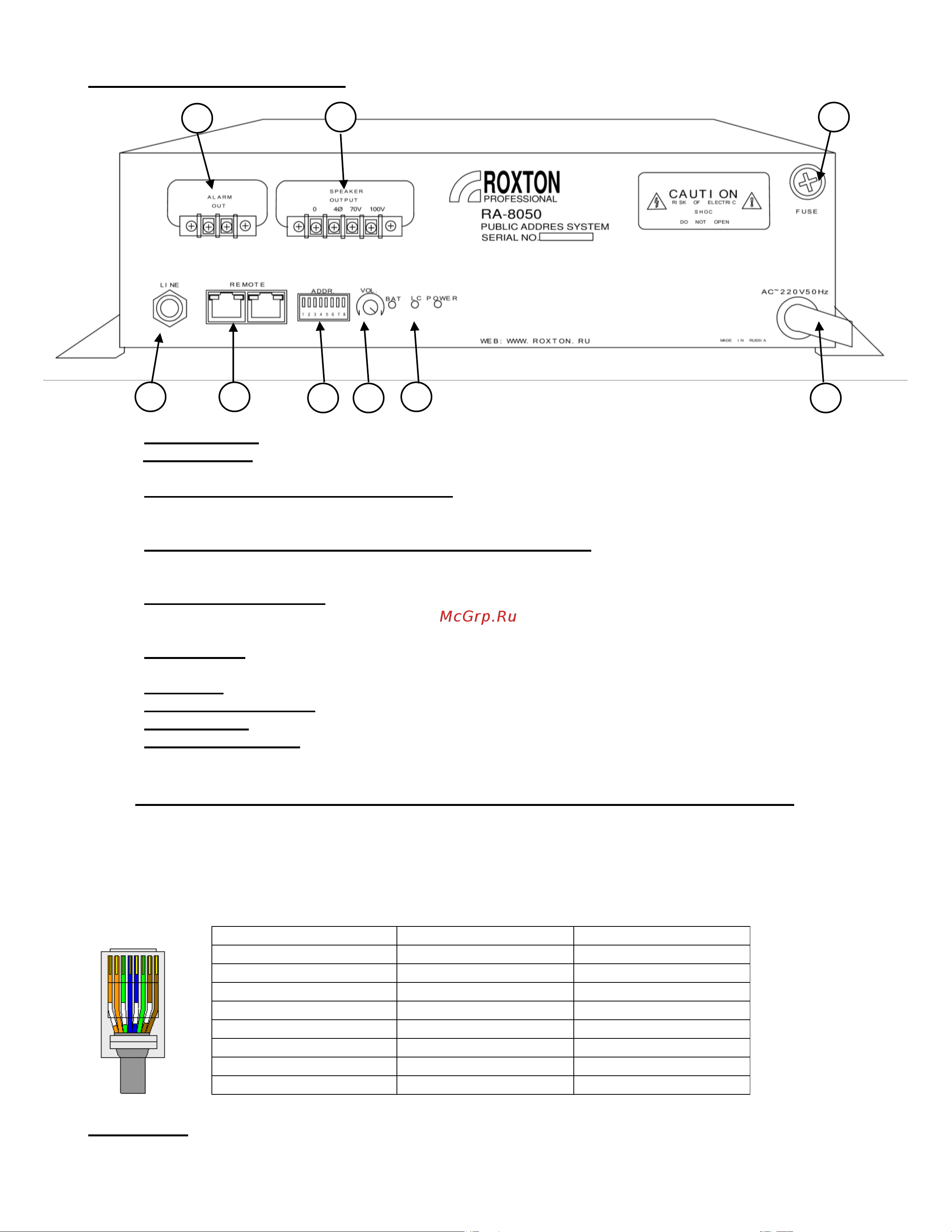

Описание рабочей панели
1. Шнур питания. Провод для подключения к электрической сети (220В 50Гц).
ВНИМАНИЕ! Данное соединение не имеет дополнительных переключателей, поэтому
усилитель активируется сразу при подаче напряжения.
2. Кнопка включения батареи (BATTERY). Данная кнопка подключает внутреннюю батарею
емкостью 7,2 А/ч для обеспечения бесперебойного питания терминального усилителя, в
случае отсутствия основного питания.
3. Клеммы для подключения внешних акустических систем. Данный блок имеет возможность
подключения различных типов АС (4 ОМ, 70В, 100В). Контроль за состоянием внешних АС
осуществляется только для АС подключенных между клеммами 0 и 100V.
4. Клеммы ALARM OUT. Нормально разомкнутые контакты реле. Замыкание контактов
происходит во время аварийных ситуаций (авария АКБ, отсутствие обмена по протоколу
управления RS-485, авария внешних акустических систем).
5. Индикаторы: Индикаторы работы блока: POWER - на терминальный усилитель подано
напряжение; LC- авария блока контроля линий; BAT- авария встроенной батареи).
6. Регулятор громкости звука.
7. Переключатель ADDR. Установка адреса терминального усилителя.
8. Разъем RJ-45. Разъем для подключения к системе ROXTON 8000.
9. Аудио-разъем OUT. Линейный выход усилителя. Данный может использоваться для
подключения внешних усилителей или других устройств.
Работа терминального усилителя в составе системы ROXTON 8000
Терминальный усилитель работает в составе системы (комплекса). Для подключения дополнительных
управляющих систем (RM-8064 и PS-8208) используется разъем REMOTE (поз._8). Кабель для
межблочного соединения, используется не ниже UTP CAT3. В качестве оконечной обжимки кабеля
используется телекоммуникационные разъемы типа 8Р8С или RJ-45. Распайка кабеля производится
согласно таблицы:
ВНИМАНИЕ: Неправильная распайка провода может привести к неработоспособности системы.
Номер контакта
Цвет
Назначение
1
Белый/оранжевый
DATA
2
Оранжевый
DATA
3
Белый/зеленый
AUDIO 1
4
Синий
AUDIO 2
5
Белый/синий
AUDIO 2
6
Зеленый
AUDIO 1
7
Белый/коричневый
AUDIO 3
8
Коричневый
AUDIO 3
8
7
6
5
2
3
4
1
9
1
8
