В системе ROXTON 8000 может использоваться до 64 исполнительных блоков (восьмизоновый

усилитель RA-8236, восмизоновый коммутатор усилителей RP-8236, однозоновый усилитель RA-

8050), и до 9 задающих устройств (микрофонная консоль RM 8264, устройство контроля и

управления PS-8208, устройство воспроизведения звуковых файлов AP-8264, програмне обеспечение

ROXTON 8000). Для удобства управления все исполнительные устройства могут быть сгруппированы

в 8 групп имеющие свой уникальный адрес. Для установки адреса необходимо: переключатели

находящиеся на задней панеле блока установить в соответствии с таблицей 2. Для установки группы

терминального усилителя необходимо открыть крышку прибора и на печатной плате ( рисунок 1), с

помощью переключателя установить необходимую группу согласно с таблицей 1.

ВНИМАНИЕ (ОЧЕНЬ ВАЖНО)!: Для работы усилителя в составе системы ROXTON 8000, всоставе

последней должен находится усилитель RA-8236 c адресом 01. Поэтому адрес 01 для усилителя RA-

8050 не доступен.

Неправильное функционирование системы ROXTON 8000 будет сопровождаться попеременным

миганием светодиодов на раземе REMOTE, сигнализурующих об обмене данными по протоколу RS

485. В случае отсутствия обмена выдается аварийный сигнал (замыкается реле ALARM OUTPUT).

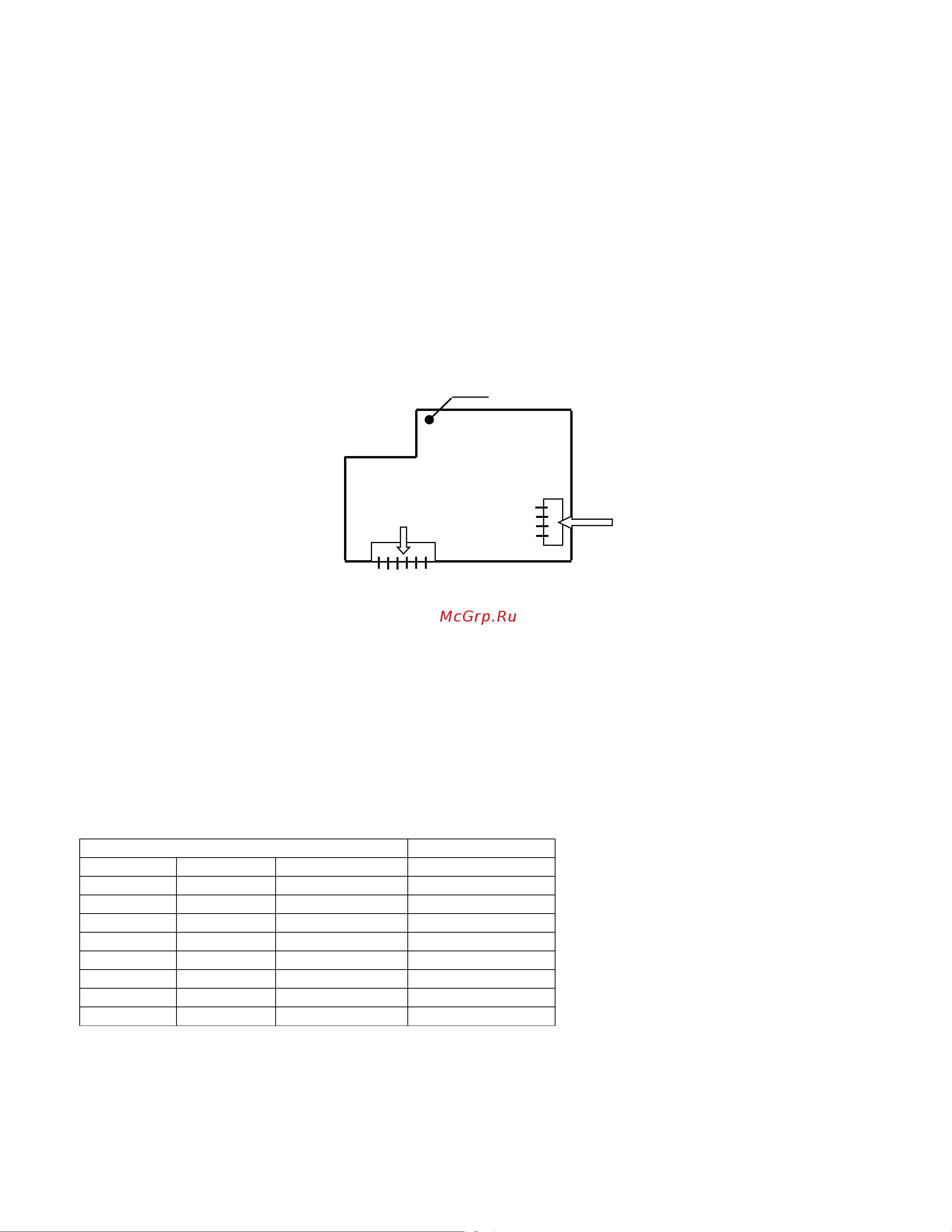

Рисунок 1. Установка адреса и группы терминального усилителя

Таблица 1 Установка группы терминального усилителя.

Положение переключателя группа

№ группы

OFF

Печатная плата

Переключатель группы

усилителя

Переключатель

адреса

усилителя

6 5 4 3 2 1

3 2 1
