1. Назначение

Автоматический блок аварийных сообщений VF-8160 (далее – блок) входит в состав системы

оповещения ROXTON и используется для построения систем аварийного оповещения и

музыкальной трансляции на базе дополнительного оборудования. Блок позволяет

транслировать речевую/музыкальную информацию, записанную на встроенную FLASH

память в определенные группы усилителей. Блок может работать в 3-х режимах:

1) Программирования

2) Ручной

3) Автоматический

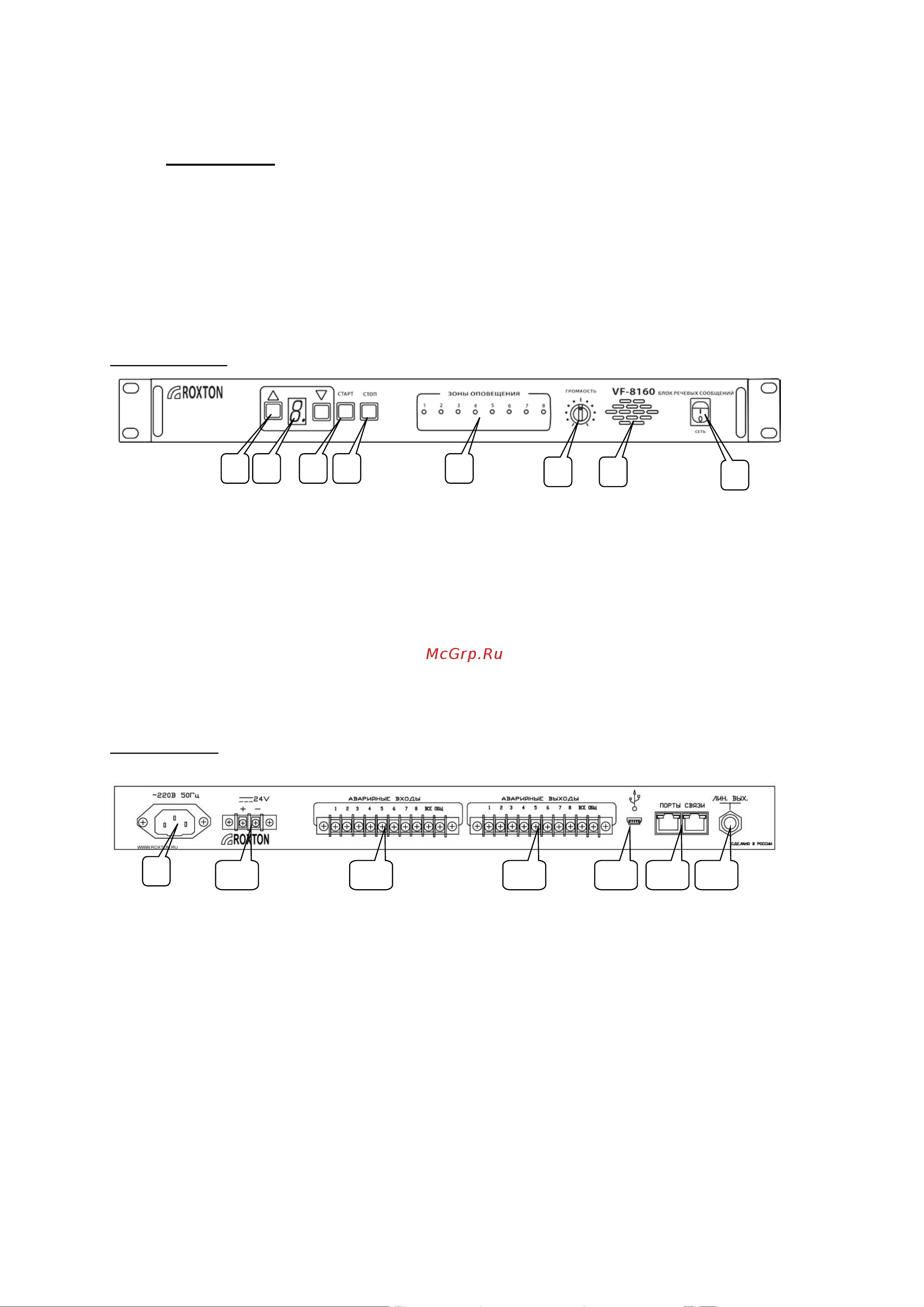

Лицевая панель

1. Кнопка включения/выключения питания блока.

2. Кнопки ▲ / ▼ выбора номера группы исполнительных устройств (см. описание на

блок RA-8236) и номера списка воспроизведения, записанного на FLASH память.

3. Индикатор отображения выбранной группы исполнительных устройств и номера

списка воспроизведения звуковой трансляции.

4. Кнопка СТАРТ запуск воспроизведения звуковой трансляции.

5. Кнопка СТОП остановка воспроизведения звуковой трансляции.

6. Индикация зоны срабатывания системы ОПС (см. автоматический режим работы).

7. Ручка регулировки уровня громкости встроенного динамика.

8. Встроенный мониторный динамик контроля воспроизведения звуковой трансляции.

Задняя панель

9. Разъем для подключения внешнего источника питания: AC-220В 50Гц.

10. Разъем для подключения внешнего источника питания: DC-24В.

11. Разъем АВАРИЙНЫЕ ВХОДЫ входных нормально разомкнутых контактов.

Предназначен для запуска аварийных сообщения в автоматическом режиме (см.

автоматический режим работы).

12. Разъем АВАРИЙНЫЕ ВЫХОДЫ выходных нормально разомкнутых контактов.

13. Разъем типа mini-USB для подключения к компьютеру. (Редактор образов для

заливки сообщений можно скачать на сайте roxton.ru)

14. Разъем ПОРТЫ СВЯЗИ используется для подключения к системе ROXTON 8000.

15. Разъем ЛИН ВЫХ выход аналоговой трансляции.
