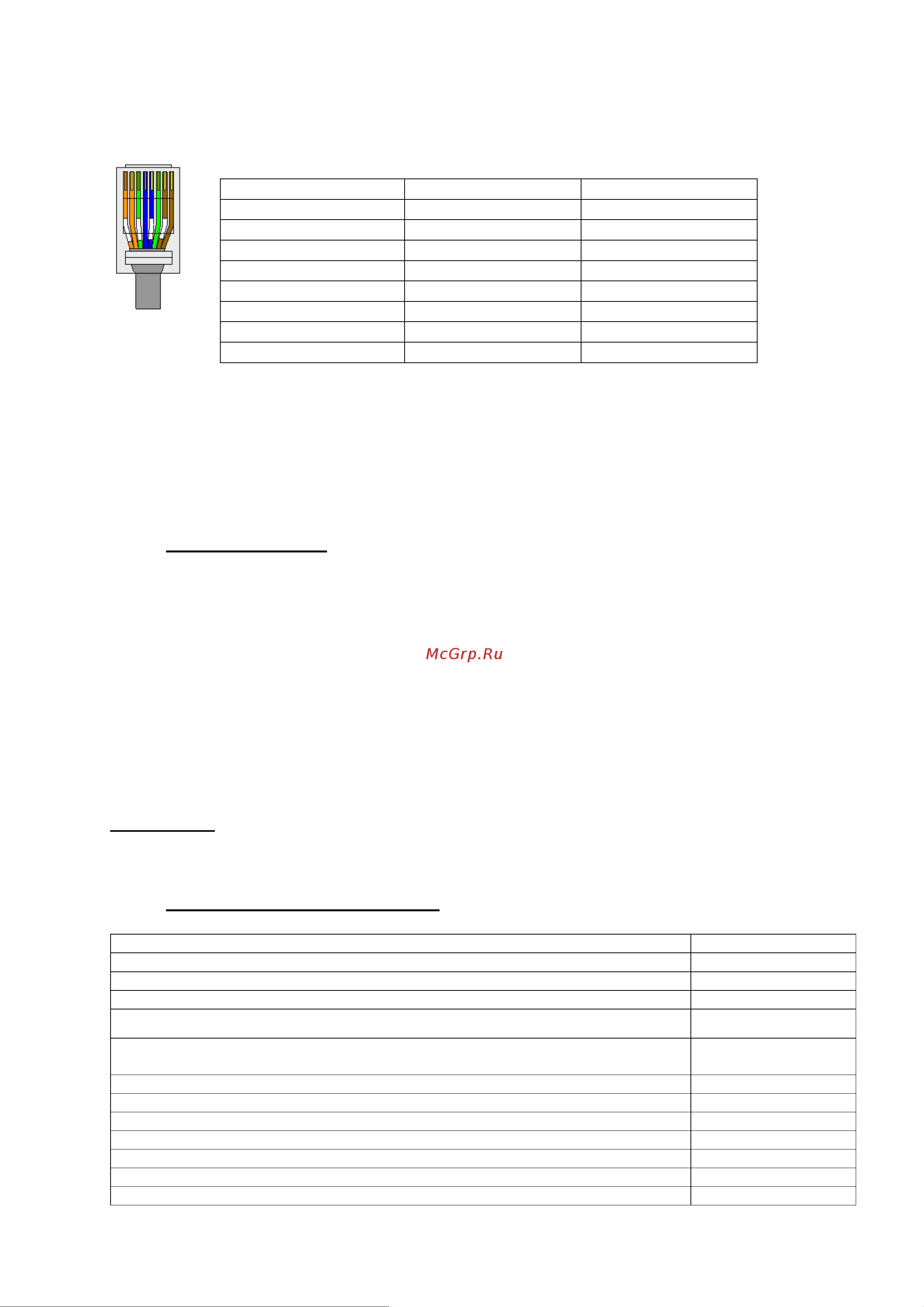

![Roxton VF-8160 [6/8] Адресация блока](/views2/1836352/page6/bg6.png)
WWW.ROXTON.RU
5
(например, кабель UTP пятой категории). В качестве оконечного разъема
используется телекоммуникационные разъемы типа 8Р8С или RJ-45. Цоколевка
разъема производится согласно таблице:
Максимальная конфигурация системы оповещения, может включать 64-ре восьми
зонных усилителя (исполнительные устройства) типа RA-8236/RP-8264/RA-8050,
девяти удаленных консолей типа RM-8064 (задающие устройства) или блоков PS-
8208/RS-8108 (отвечающих за управление и контроль системы), а также
дополнительных устройств AP-8264, в любом их сочетании.
6. Адресация блока
По умолчанию блоку назначен адрес 9, он имеет самый высокий приоритет. Это
позволяет гарантированно, в случае необходимости, передать информацию в
любое исполнительное устройство (усилитель или группу усилителей RA-8236/RP-
8264/RA-8050), даже если оно занято устройством более низкого (с 1 по 8)
приоритета, например, консолью RM-8064 (исключение составляют локальные
высоко-приоритетные сигналы АВ1,АВ2,АВ3 от системы ОПС, cм. инструкцию к RA-
8236). В случае необходимости, количество блоков AP-8264 может быть увеличено
(до 9-ти) за счет других устройств управления. В этом случае, блокам должны быть
назначены непересекающиеся адреса из диапазона от 01 до 09.
Более подробно о функционировании системы смотрите в инструкции к RA-8236.
ВНИМАНИЕ: Неправильная цоколевка разъема может привести к
неработоспособности системы.
7. Технические характеристики
Напряжение питания AC/DC
220В 50 Гц/24В
Потребляемая мощность
15 Вт
Объем встроеной FLASH памяти
4 МБайт
Количество списков воспроизведения
До 9
Количество звуковых файлов
Ограничено размером
встроенной памяти.
Формат файлов.
WAV/mono,stereo/
8Бит,16Бит
Частота дискретизации
8 КГц, 16КГц.
Протокол передачи данных c системой ROXTON 8000
RS-485
Тип соединения
RJ-45
Температура функционирования
+10°C +40°C
Относительная влажность
Не более 90 %
Габаритные размеры
484*350*44 мм
Вес,
3,2 кГ
Номер контакта
Цвет
Назначение
1
Белый/оранжевый
DATA
2
Оранжевый
DATA
3
Белый/зеленый
AUDIO 1
4
Синий
AUDIO 2
5
Белый/синий
AUDIO 2
6
Зеленый
AUDIO 1
7
Белый/коричневый
AUDIO 3
8
Коричневый
AUDIO 3
