8.4.13 Реализация защитной блокировки стартера
Используйте защитную блокировку стартера при наличии функции «Турботаймер», дистанционном и
автоматическом запуске или в режиме «В охране» с работающим двигателем.

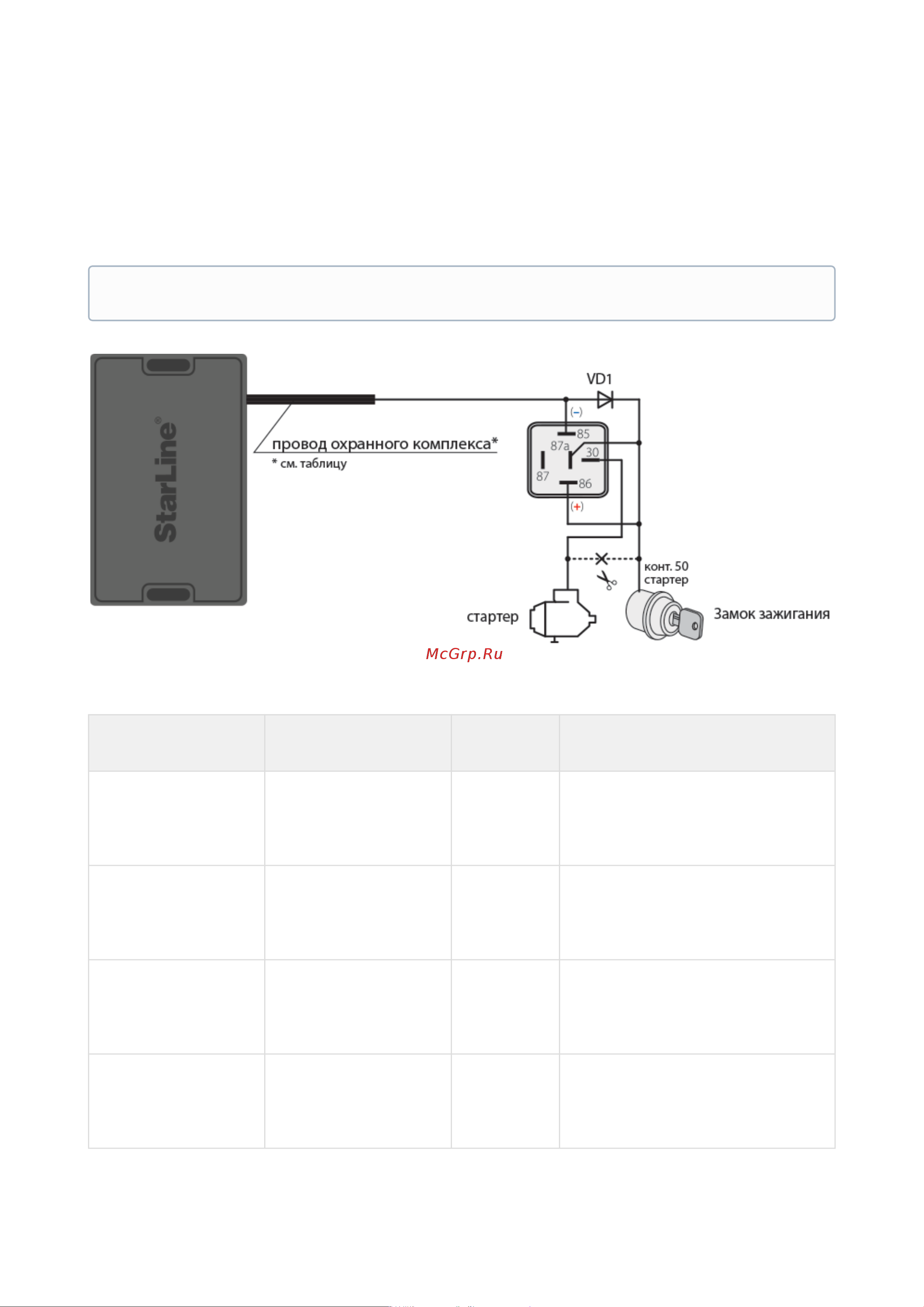

Схема подключения защитной блокировки стартера
Таблица 16. Схема подключения защитной блокировки стартера
Охранный комплекс Канал (по
умолчанию)
Разъем Примечание
Х96 (v2) — — выберите свободный канал и
назначьте на него
функцию«Защита стартера (при
АЗ/ДЗ)»
М96 — — выберите свободный канал и
назначьте на него
функцию«Защита стартера (при
АЗ/ДЗ)»
А96/А66 — — выберите свободный канал и
назначьте на него
функцию«Защита стартера (при
АЗ/ДЗ)»
В96/В66 — — выберите свободный канал и
назначьте на него
функцию«Защита стартера (при
АЗ/ДЗ)»
Используйте дополнительное реле как показано на схеме.
