StarLine A96, AS96, B96, D96 – StarLine A96, AS96, В96, D96
Инструкция по установке – 169

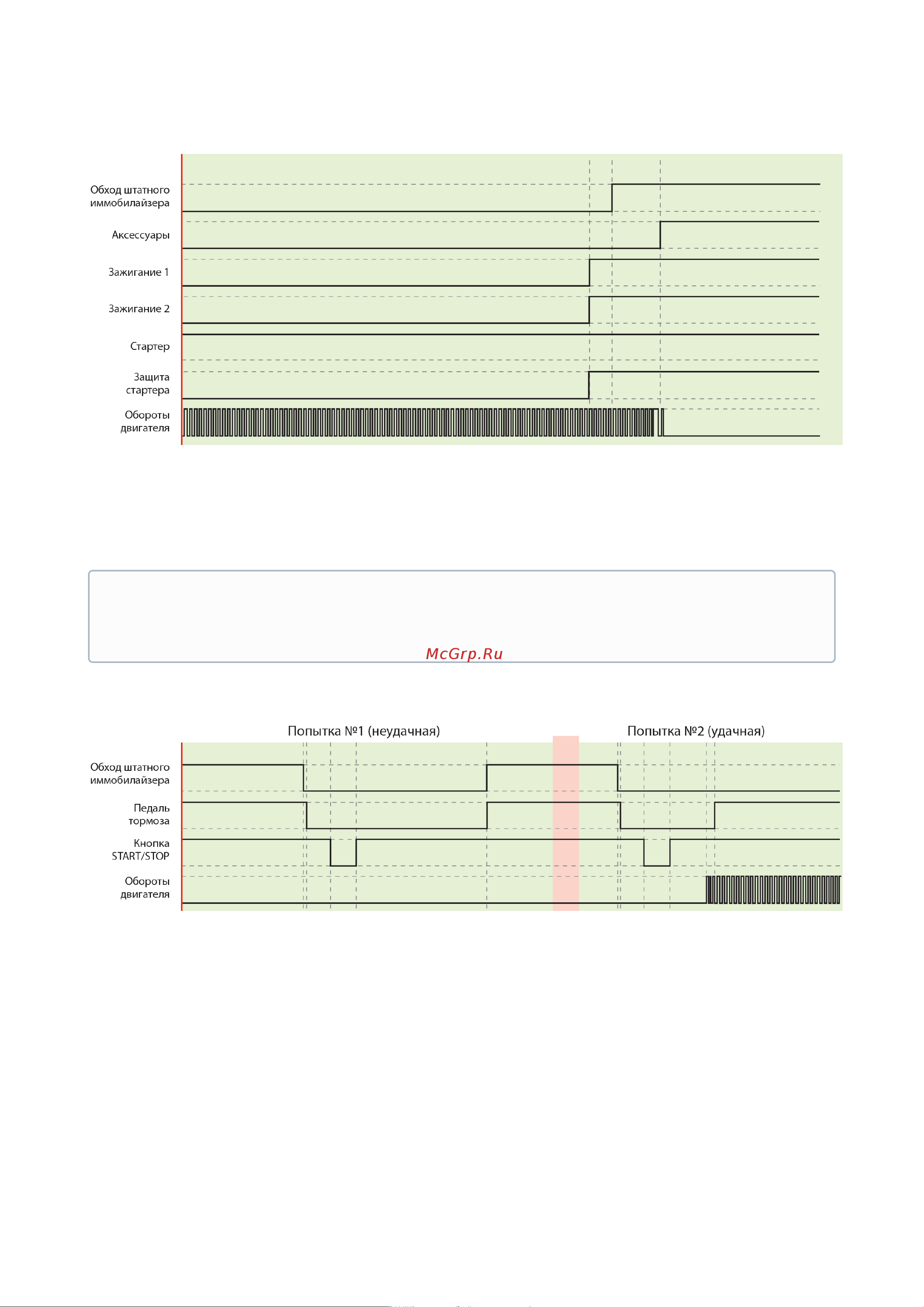

8.4.16.3 Временные диаграммы работы комплекса при дистанционном запуске
двигателя на автомобилях с кнопкой «СТАРТ/СТОП»
Один импульс на кнопку «СТАРТ/СТОП»
Импульс на кнопку «СТАРТ/СТОП» будет подаваться совместно с импульсом нажатия педали тормоза.
Два импульса на кнопку «СТАРТ/СТОП»
Первый импульс, подаваемый на кнопку «СТАРТ/СТОП», включает зажигание, второй импульс
подается совместно с импульсом нажатия педали тормоза.
Диаграмма приведена для настроек комплекса, установленных по умолчанию. Величину
задержек импульса можно изменить на вкладке«Запуск двигателя» приложения StarLine
Мастер.
