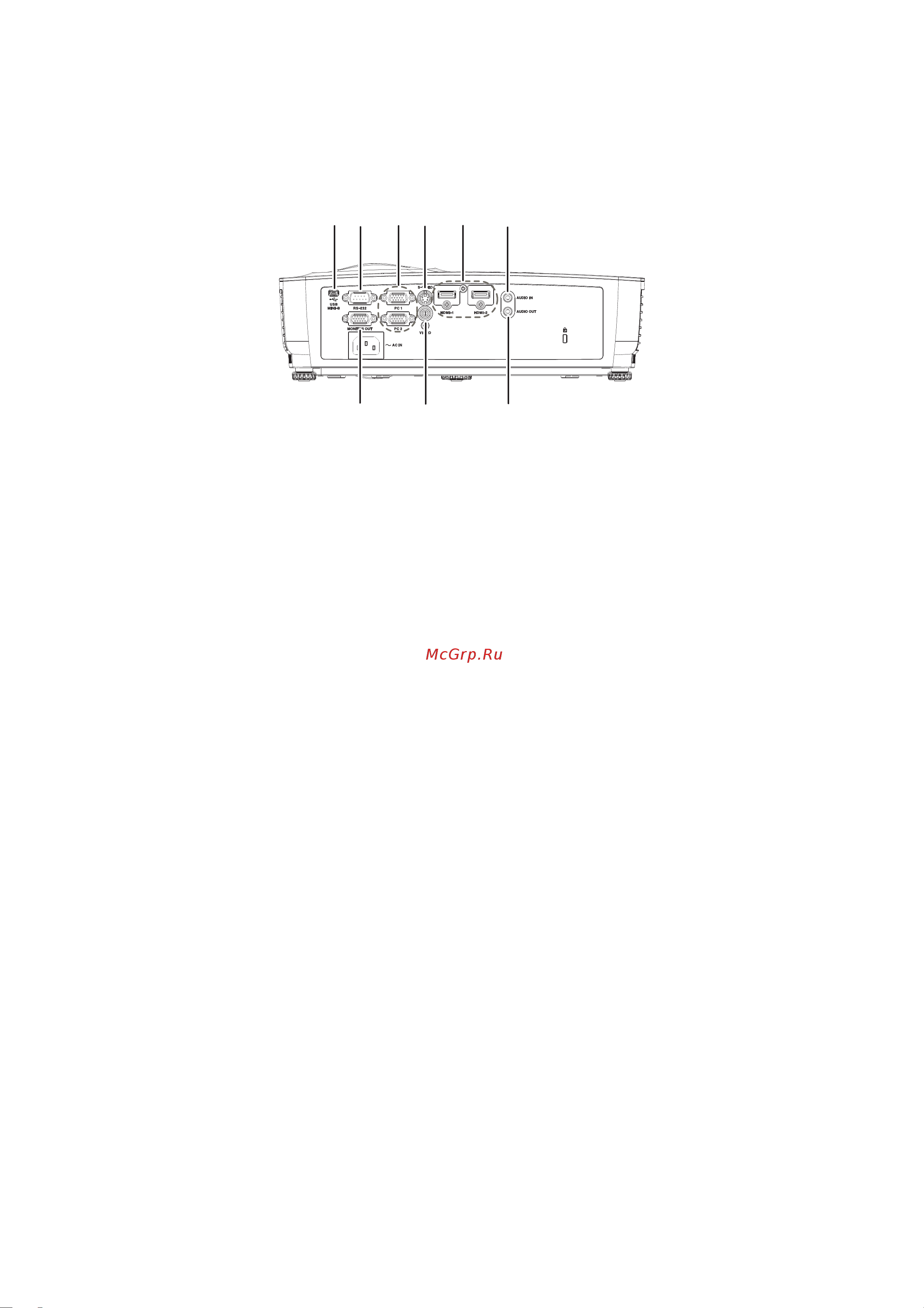

Порты подключения
1. USB MINI-B
Этот разъем служит для обновления микропрограммы устройства.
2. RS-232
При управлении проектором с компьютера подключите этот разъем к
последовательному порту компьютера RS-232C.
3. PC 1 / PC 2
Этот разъем служит для подключения кабеля источника сигнала (аналоговый
RGB или компонентный).
4. S-VIDEO
Этот разъем служит для подключения видеокабеля S-Video.
5. HDMI-1 / HDMI-2
Этот разъем служит для подключения выхода HDMI видеооборудования или
компьютера.
6. AUDIO IN (Аудиовход)
Этот разъем служит для подключения видеооборудования или компьютера.
7. AUDIO OUT (Аудиовыход)
Этот разъем служит для подключения динамиков.
8. VIDEO (Видео)
Этот разъем служит для подключения композитного видеокабеля.
9. MONITOR OUT (Выход на монитор)
Этот разъем служит для подключения компьютерного монитора.
