DLP-проектор – Руководство пользователя
– 3 –

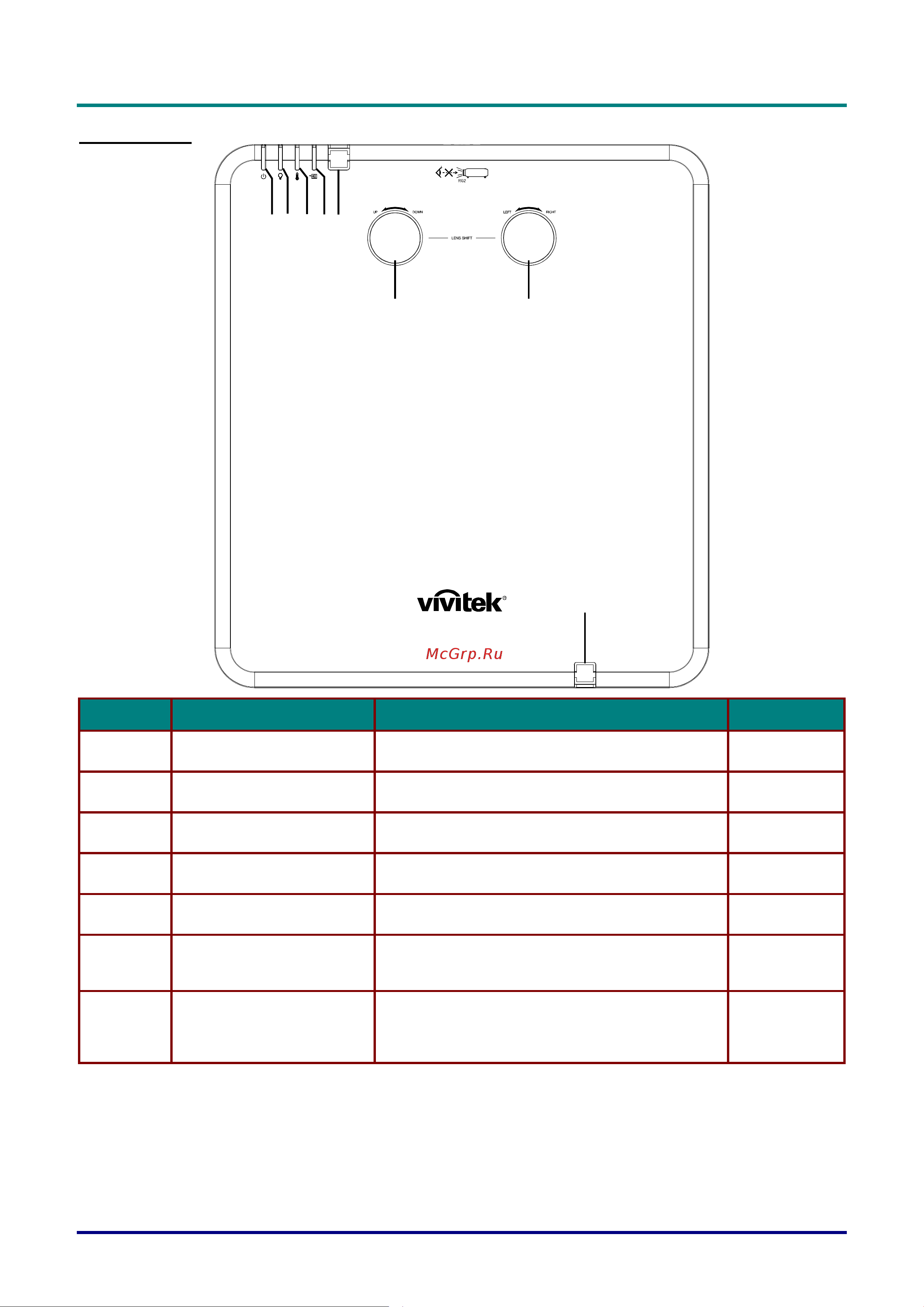

Вид сверху
ЭЛЕМЕНТ ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.:
1.
Индикатор «Power»
(Питание)
Отображение состояния
включения/выключения питания.
66
2.
Индикатор источника
света
Отображение состояния источника света.
66
3.
Индикатор «Temp»
(Температура)
Отображение теплового состояния.
66
4.
Индикатор «Filter»
(Фильтр)
Предупреждение о необходимости замены
фильтра.
66
5.
Приемник ИК-сигналов
Прием инфракрасного сигнала от пульта
дистанционного управления (ПДУ).
7
6.
Регулятор смещения
объектива по вертикали
(ВВЕРХ / ВНИЗ)
Регулировка положения изображения по
вертикали.
20
7.
Регулятор смещения
объектива по
горизонтали (ВЛЕВО /
ВПРАВО)
Регулировка положения изображения по
горизонтали.
21
1 2
3 4
5
6
7
5
