DLP-проектор – Руководство пользователя
— 6 —

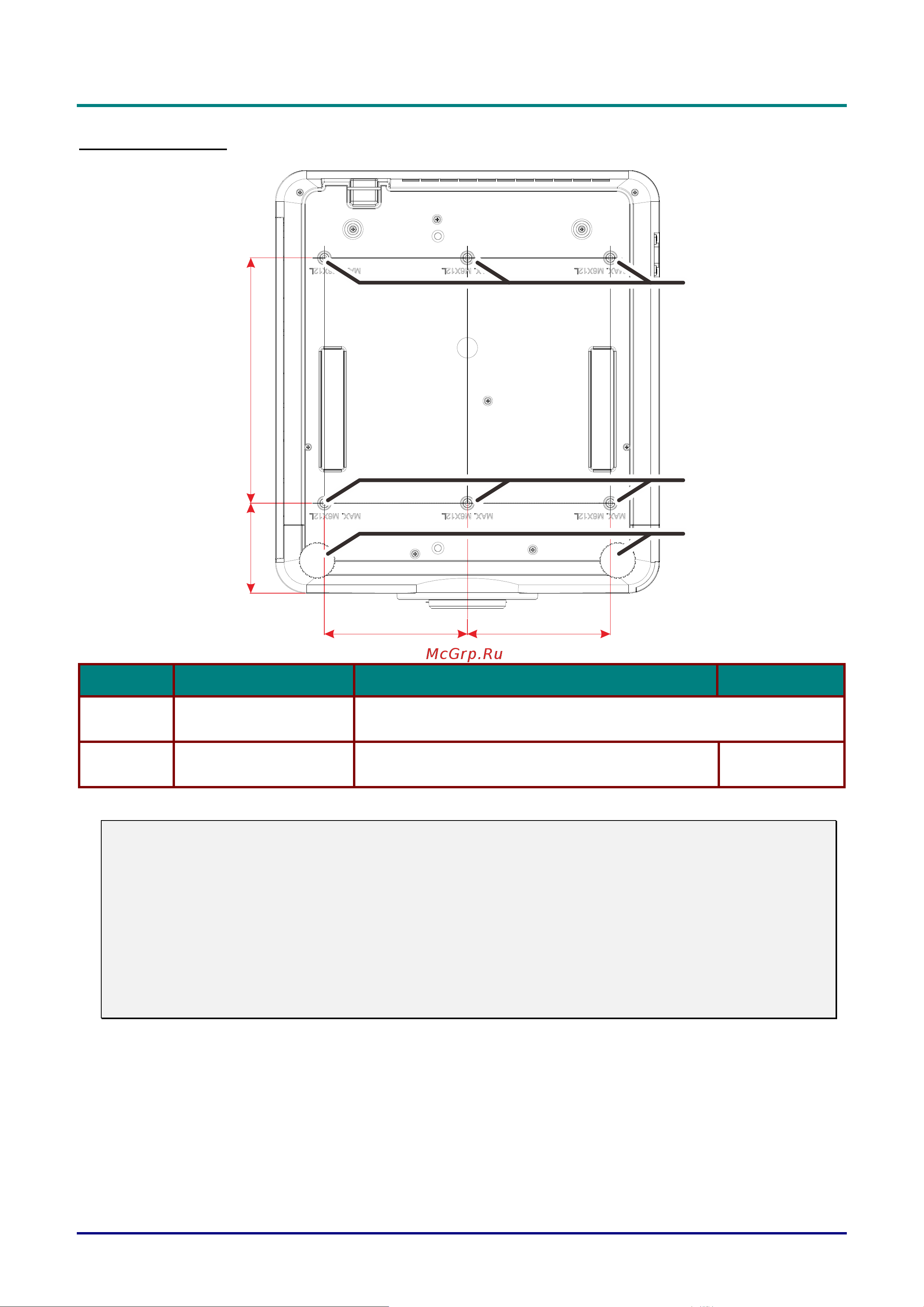

Нижняя часть
ЭЛЕМЕНТ ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.:
1.
Отверстия для
крепления на потолке
Обратитесь к поставщику оборудования для получения
сведений о креплении проектора к потолку.
2.
Регуляторы наклона
Для настройки углового положения вращайте
ручку регулятора.
19
Примечание:
во время установки, убедитесь, что монтажное потолочное крепление включено в
номенклатуру Лаборатории по технике безопасности (США).
Для крепления к потолку используйте утвержденный монтажный комплект и винты
М6 с макс. длиной винта 12 мм (0,47 дюймов).
Конструкция потолочного крепления должна иметь подходящую форму и прочность.
Установленное оборудование не должно превышать допустимую нагрузку на потолочное
крепление. Дополнительным требованием по безопасности является способность
потолочного крепления выдерживать нагрузку, в три раза превышающую вес
оборудования в течение 60 секунд.
300mm
[11.81"]
110mm
[4.33"]
175mm
[6.89"]
175mm
[6.89"]
1
1
2
