DU9900Z DLP проектора - Руководство пользователя
10
UМ99000721RU00

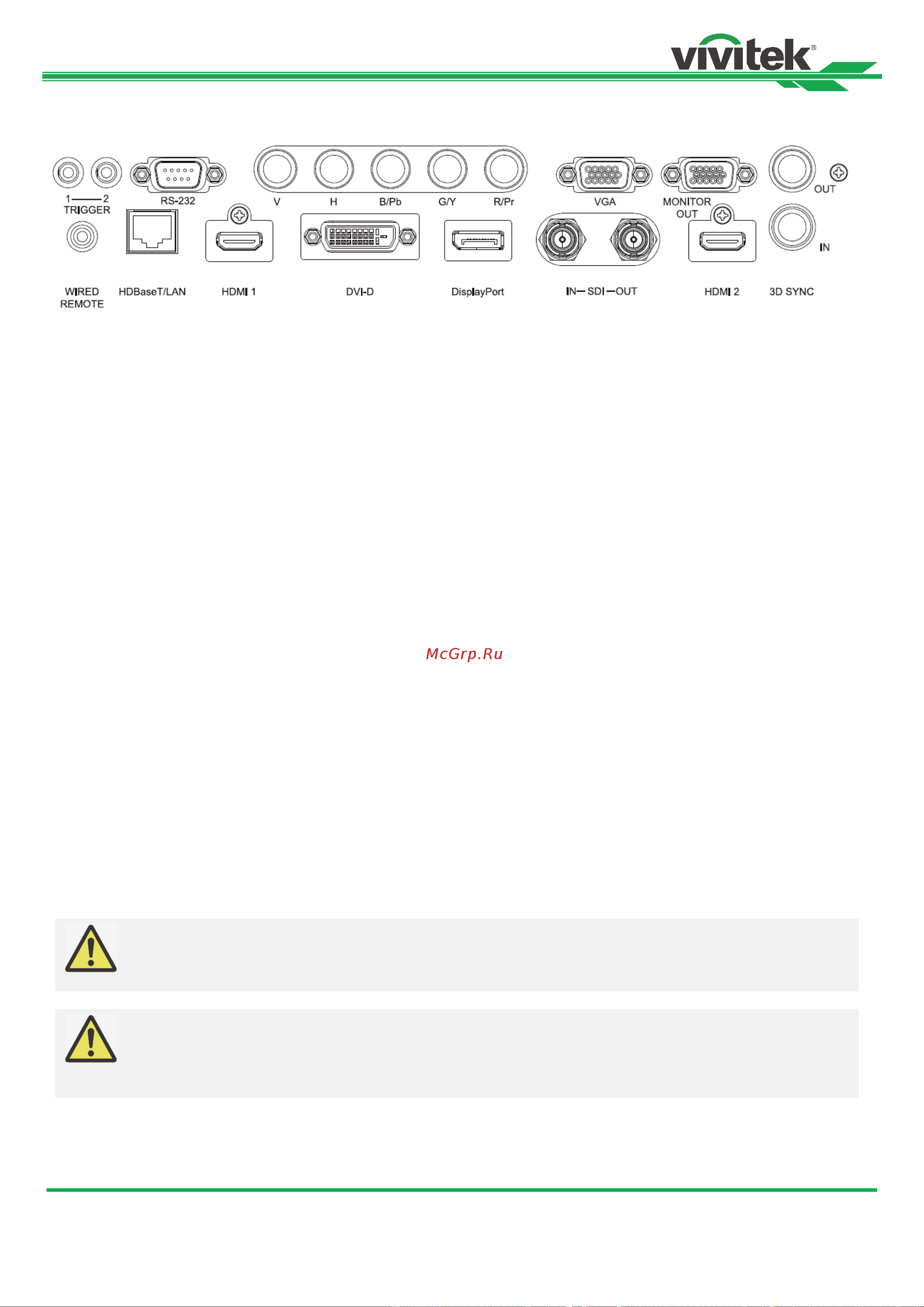

Панель разъемов
ПУСКОВОЕ УСТРОЙСТВО (TRIGGER) (12В + / 1,5в)
При подключении экрану через 3,5 мм кабель, экран
автоматически включается при запуске проектора.
Экран реагирует также при отключении проектора.
RS-232
Интерфейс D-sub с 9-контактным разъемом
используется для подключения к системе управления
ПК, а также для технического обслуживания
проектора.
Компонент (Component) (V, H, B/Pb, G/Y, R/Pr)
Подключите устройство к разъемам «красный»,
«зеленый», «синий» с раздельной синхронизацией
(RGBHV) или компонентный сигнал от компьютера
или включенного видеоустройства
Видеоадаптер VGA
Устройство предусматривает стандартное 15-
контактное подключение VGA и может подключаться к
разъемам «красный», «зеленый», «синий» (RGB),
компоненту HD или персональному компьютеру.
ВЫВОД НА МОНИТОР (MONITOR OUT)
Подключение к монитору для отображения
проектируемого изображения.
ПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ (WIRED REMOTE)
Подключение прилагаемого пульта дистанционного
управления к проектору
Порт HDBaseT/LAN
Подключение кабеля Ethernet (Cat5/Cat6, не входит
в комплект) от компьютера, сетевого устройства или
передатчика HDBaseT.
Порт HDMI 1
Подключение кабеля HDMI от компьютера или видео
устройства
Порт DVI-D
Подключение для кабеля DVI-D от выхода DVI-D
устройства.
DisplayPort
Подключение кабеля к дисплейному порту
от компьютера или видеоустройства.
Вход/Выход SDI (SDI IN/OUT)
Подключение к источнику SDI.
Порт HDMI 2
Подключение кабеля HDMI от компьютера или видео
устройства
Вход/Выход 3D SYNC (3D SYNC IN / Out)
Подключение к ИК-передатчику сигнала 3D
синхронизации.
Примечание для пускового устройства
Когда проектор включен, сигнал управления (переменный ток 12В) поступает из этого разъема.
Данный разъем используется только по прямому назначению.
Примечание для проводного пульта дистанционного управления
Пожалуйста, перед подключением проводного пульта дистанционного управления убедитесь, что
порт подключения является правильным. Пульт дистанционного управления можно повредить,
если его подключить в неправильный порт, например, в порт пускового устройства.
Данный разъем используется только по прямому назначению.
