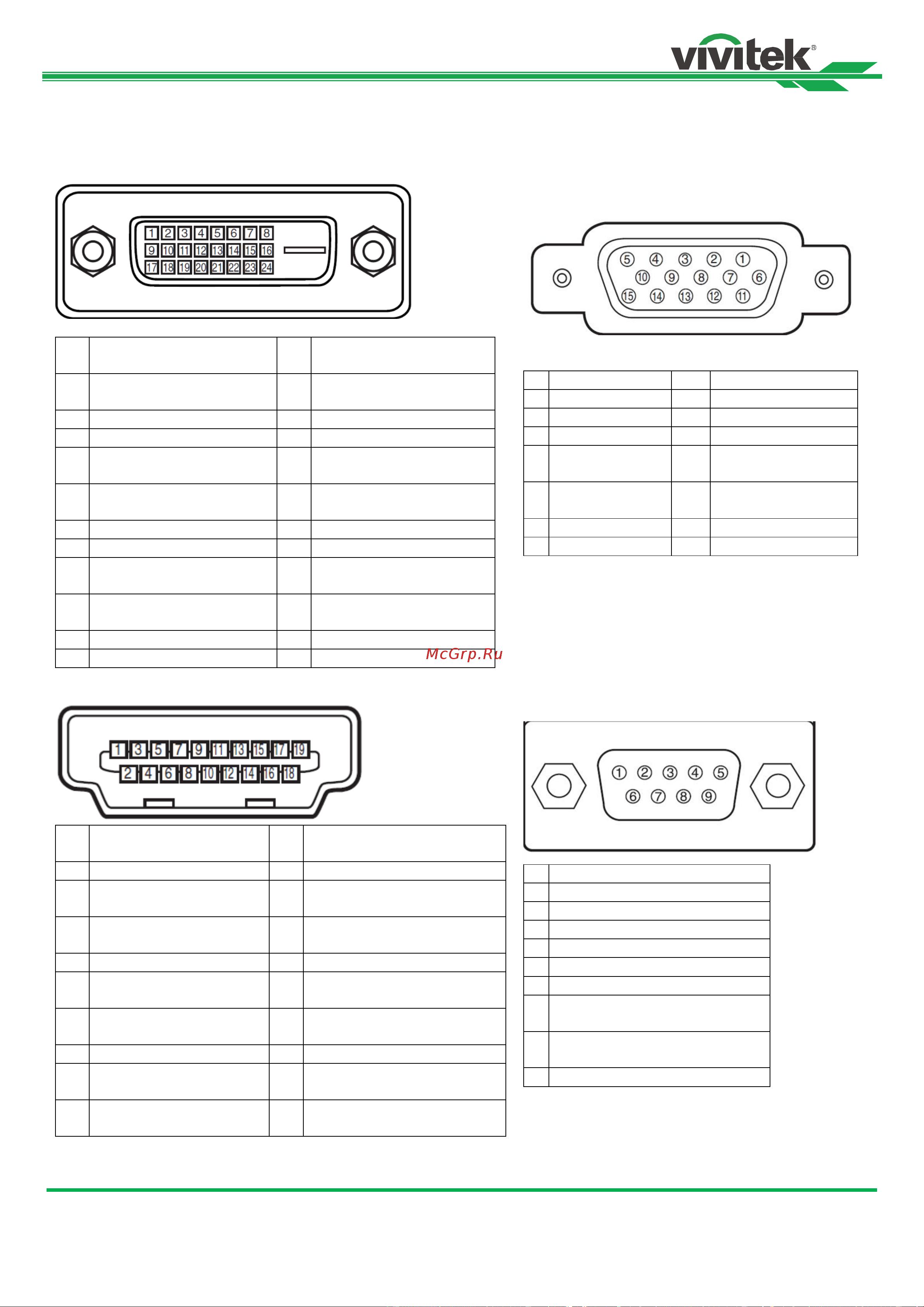

Конфигурации разъемов
Разъем DVI-D
1
T.M.D.S. Данные 2 –
Вход
13
N.C
2
T.M.D.S. Данные 2 +
Вход
14
P5V
3
Заземление
15
Заземление
4
N.C
16
HPD
5
N.C
17
T.M.D.S. Данные 0 –
Вход
6
SCL
18
T.M.D.S. Данные 0 +
Вход
7
SDA
19
Заземление
8
N.C
20
N.C
9
T.M.D.S. Данные 1 –
Вход
21
N.C
10
T.M.D.S. Данные 1 +
Вход
22
Заземление
11
Заземление
23
T.M.D.S. Отсчет + Вход
12
N.C
24
T.M.D.S. Отсчет – Вход
Разъем VGA (D-sub 15-контактный)
Вход
1
Красный вход
9
P5V
2
Зеленый вход
10
ЗАЗЕМЛЕНИЕ
3
Синий вход
11
ЗАЗЕМЛЕНИЕ
4
N.C
12
VGA_SDA
5
N.C
13
Горизонтальная
синхронизация
6
ЗАЗЕМЛЕНИЕ
14
Горизонтальная
синхронизация
7
ЗАЗЕМЛЕНИЕ
15
VGA_SCL
8
ЗАЗЕМЛЕНИЕ
16
ЗАЗЕМЛЕНИЕ
HDMI (19 контактный тип A)
1
T.M.D.S. Данные 2 –
Вход
11
Заземление
2
Заземление
12
T.M.D.S. Отсчет C – вход
3
T.M.D.S. Данные 2 –
Вход
13
СЕС
4
T.M.D.S. Данные 1 –
Вход
14
N.C
5
Заземление
15
SCL
6
T.M.D.S. Данные 1 –
Вход
16
SDA
7
T.M.D.S. Данные 0 –
Вход
17
Заземление
8
Заземление
18
P5V
9
T.M.D.S. Данные 0 –
Вход
19
HPD
10
T.M.D.S. Отсчет C +
вход
Последовательный интерфейс управления
(RS-232, D-sub 9 контактный разъем)
Серийный номер:
1
N.C
2
RXD
3
TXD
4
N.C
5
Земля
6
N.C
7
Короткий с 8-контактным
разъемом
8
Короткий с 7-контактным
разъемом
9
N.C
