DLP-проектор – Руководство пользователя
— 4 —

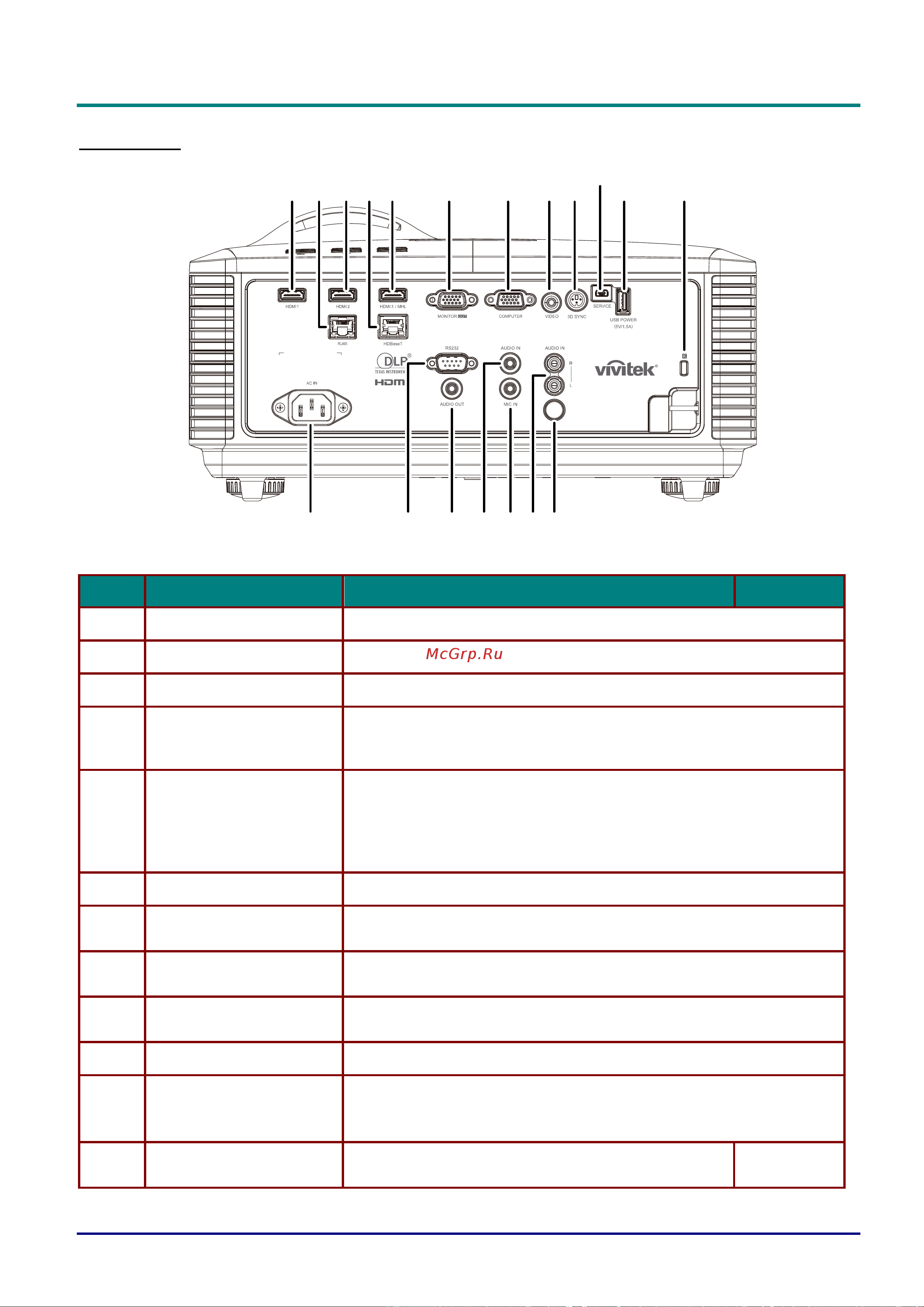

Вид сзади
ПУНКТ
НАИМЕНОВАНИЕ
ОПИСАНИЕ
СМ. НА СТР.
1.
HDMI 1
Подключение кабеля HDMI от устройства HDMI.
2.
RJ45
Подключение кабеля ЛВС от сети Ethernet.
3.
HDMI 2
Подключение кабеля HDMI от устройства HDMI.
4.
HDBaseT
Подключение кабеля Cat5e/Cat6 от передатчика HDBaseT
(видеоусилителя), по которому передается входной сигнал
HDBaseT.
5.
HDMI 3 / MHL
Подключение кабеля HDMI/MHL от устройства HDMI/MHL.
Примечание При выборе в качестве источника сигнала HDMI
3/MHL становится возможной зарядка
подключенных интеллектуальных устройств MHL на
время включения проектора.
6.
Выход для монитора
Подключение RGB-кабеля к дисплею.
7.
КОМПЬЮТЕР
Подключение RGB-кабеля от компьютера или устройства с
поддержкой видео.
8.
Композитный видеовход
Подключение кабеля композитного видеосигнала от
видеоустройства.
9.
3D-синхросигнал
Подключение входного кабеля 3D-sync от компьютера или
устройства с поддержкой видео.
10.
Обслуживание
Только для техобслуживания.
11.
USB-ПИТАНИЕ
(5 В/1,5 А)
Подключение USB-кабеля для USB-хоста.
Примечание Выход 5 В/1,5 A поддерживается на время
включения проектора.
12.
Гнездо для защитного
замка Kensington
Для крепления к неподвижным предметам с
помощью системы блокировки Kensington.
58
1 2 3 4 5 6
7 8 9
10
11 12
13
14
15
16
171819
