DLP-проектор – Руководство пользователя
– 7 –

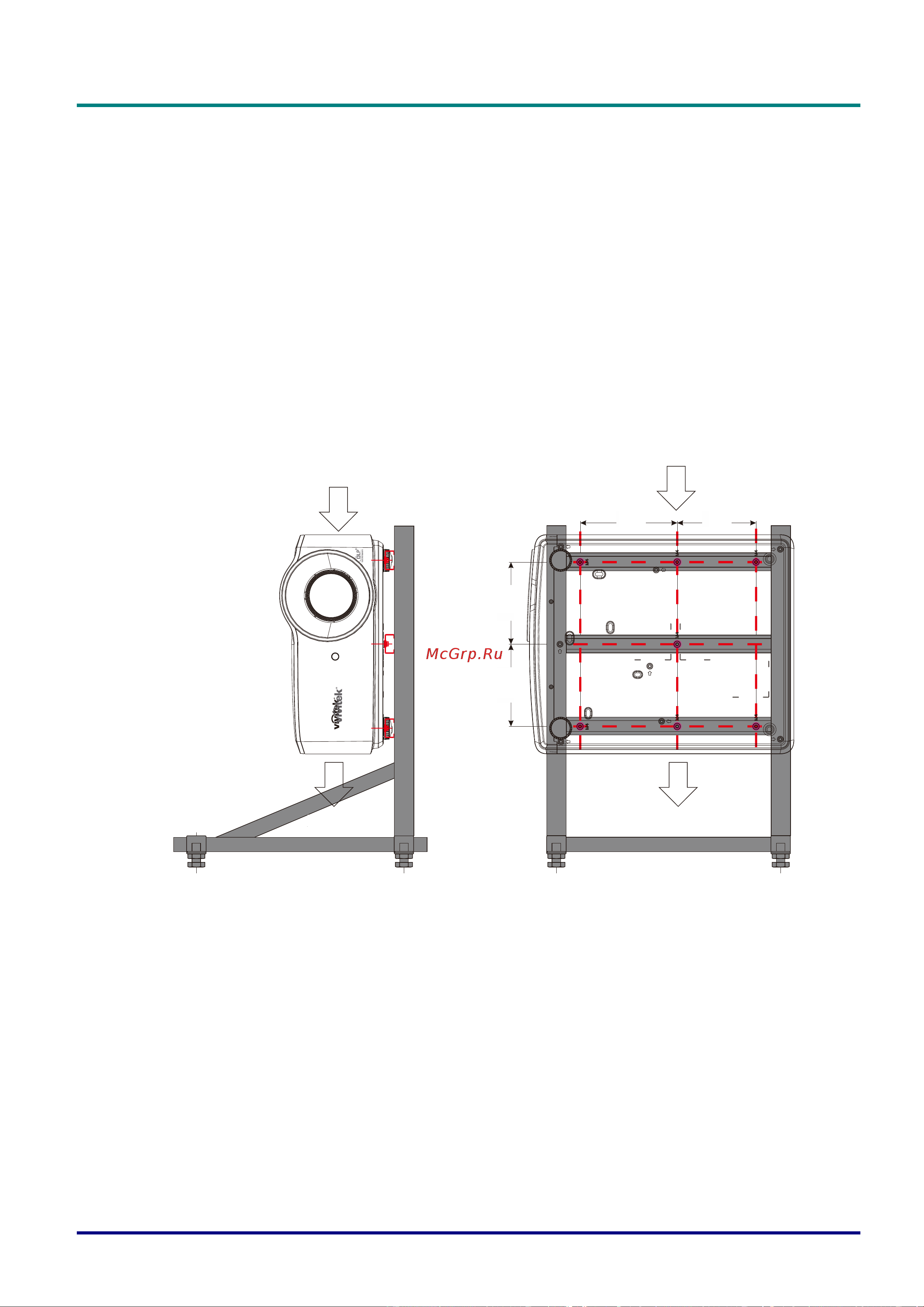

Справочные чертежи для подставки
Рекомендуется обратиться к специалисту по монтажу (на платной основе) для проектирования и
изготовления специальной подставки для портретного режима. Убедитесь, что ее конструкция
соответствует следующим условиям:
• Используйте 7 винтовых отверстий на задней панели проектора для его закрепления на
подставке.
Размер по центру винтового отверстия: 290 (шаг = 160, 130) × 270 (шаг = 135) мм.
Размер винтового отверстия на проекторе: M4 с максимальной глубиной 12 мм.
• Механизм горизонтальной регулировки (например, болты и гайки в 4 позициях).
• Подставку необходимо конструировать так, чтобы она не переворачивалась.
Данный чертеж с требованиями к размерам не следует считать окончательным чертежом подставки.
[Side View][Front View]
Horizontal adjuster
Air exhaust
Air intake
Air intake
135.0mm
[ 5.31" ]
135.0mm
[ 5.31" ]
160.0
[ 6.30" ]
130.0
[ 5.12" ]
Air exhaust
Впускное отверстие для воздуха
[Вид спереди]
Горизонтальный регулятор
[Вид сбоку]
Впускное отверстие для воздуха
Выпускное отверстие для воздуха
Выпускное отверстие
для воздуха
130,0
[ 5,12" ]
160,0
[ 6,30" ]
135,0
[ 5,31" ]
135,0
[ 5,31" ]
