Проектор DLP—Руководство для пользователя
— 2 —

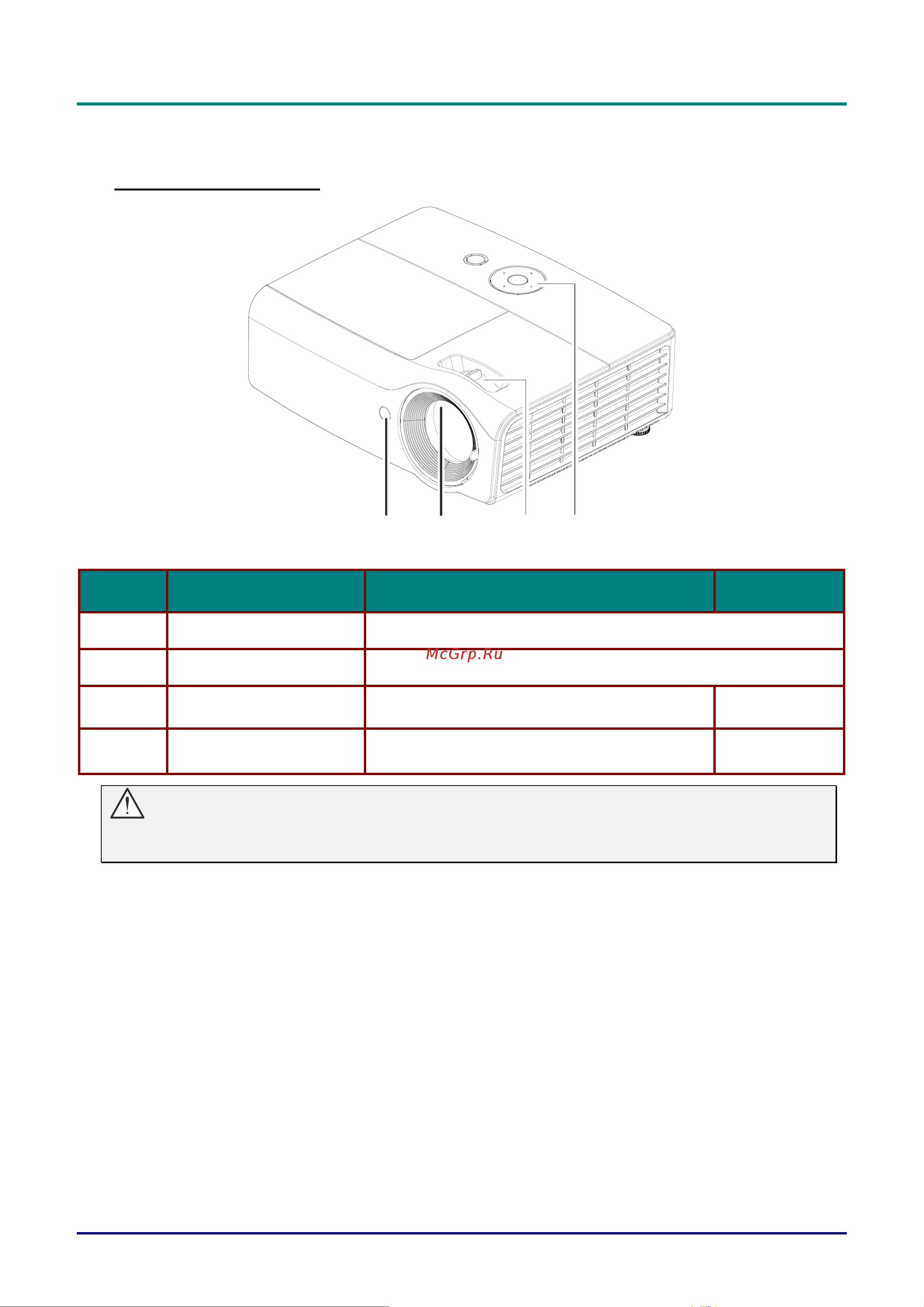

Внешний вид и основные части проектора
Вид спереди-справа
3
4
21
ПУНКТ НАЗВАНИЕ ОПИСАНИЕ СТР.
1.
Приемник ИК-сигнала
Прием ИК-сигналов от пульта дистанционного управления
X
2.
Объектив Объектив проектора
3.
Регулятор фокусировки Фокусировка проецируемого изображения
15
4.
Функциональные
клавиши
См. вид сверху – кнопка питания и
светодиодные индикаторы
3
Важно!
Вентиляционные отверстия в проекторе обеспечивают достаточную циркуляцию
воздуха для охлаждения лампы проектора. Не закрывайте вентиляционные отверстия.
