StarLine A94
162
Карта размещения установленных компонентов
автосигнализации

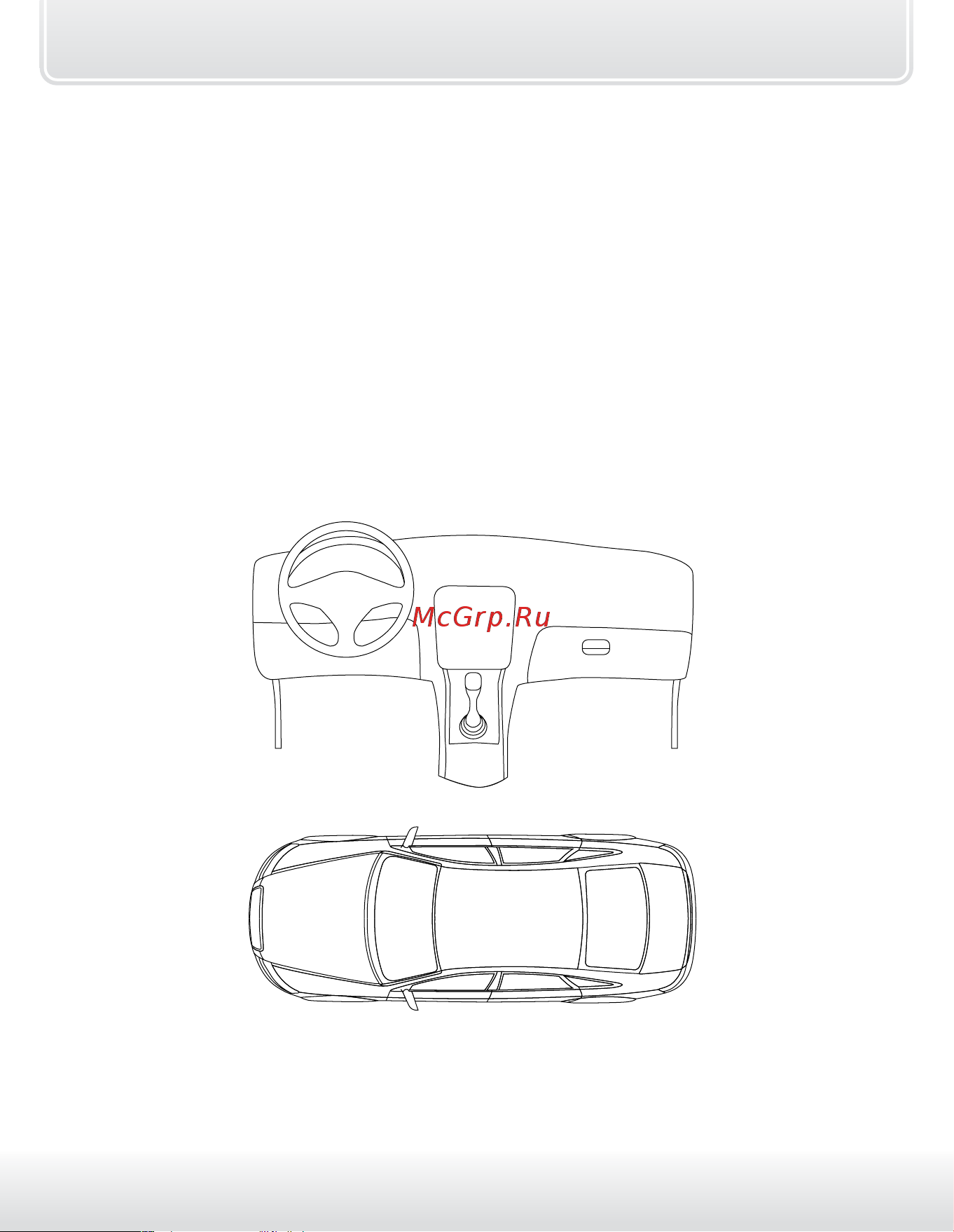

Нанесите на этот рисунок отметки с цифрами в местах расположения
установленного оборудования.
1. Центральный блок автосигнализации
2. Модуль приемопередатчика (трансивер)
3. Дополнительные датчики
4. Сервисная кнопка
5. Реле блокировки
6. Дополнительные реле
7. Модуль обхода иммобилайзера
8. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
