инструкция по установке
31

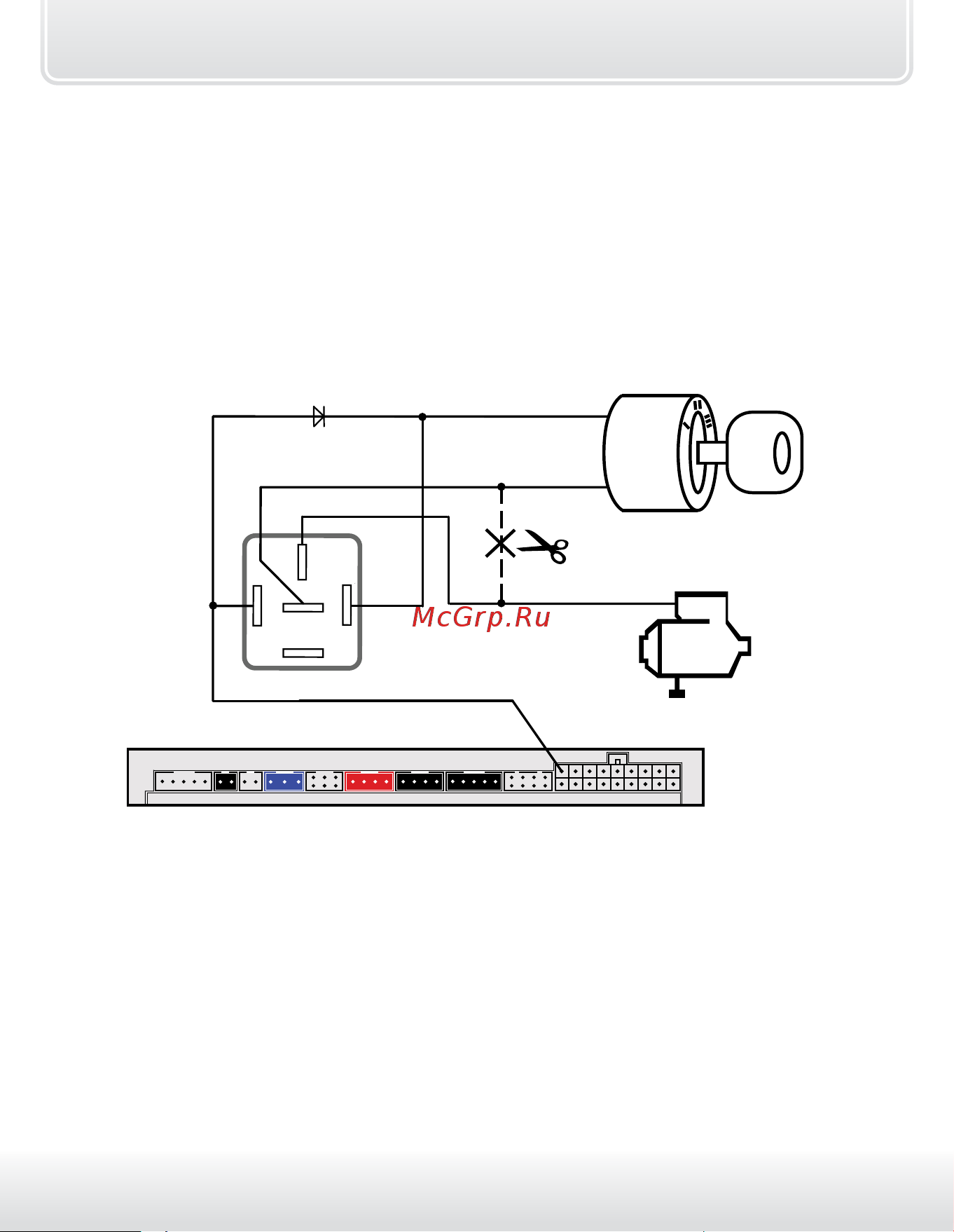

Дополнительный канал 4 — защитная блокировка
стартера (функция 19, таб. №1)
Данный доп. канал может быть использован для защитной блокировки
стартера в режиме турботаймера, охраны с работающим двигателем
или при дистанционном и автоматическом запуске. Для реализации
данной функции необходимо использовать дополнительное реле, а
доп. канал подключить в соответствии со схемой, приведенной ниже:
черно-белый провод
VD1
86
30
85
87
87а
конт. 15
конт. 50
замок
зажигания
стартер
стартер
зажигание
(-)
(+)
