Starline S770 [3/5] Рекомендации по установке
![Starline S770 [3/5] Рекомендации по установке](/views2/1837112/page3/bg3.png)
StarLine
®
S770
4
5
Руководство по установке
В противном случае возможны ложные срабатывания блокировки при ис-
пользовании систем автоматического и дистанционного запуска.
Разместите модуль таким образом, чтобы предотвратить попадание влаги
3
внутрь корпуса (например, при стекании капель по проводам).
ВниМание! Блокировка выбранной цепи во время
движения не должна снижать управляемости автомо-
биля.
ПОРЯДОК ПОДКЛЮЧЕНИЯ
Убедитесь, что зажигание выключено.1.
Провод с меткой 2. МАССА соедините с корпусом автомобиля.
Провод с меткой
3. «ЗАЖИГ» соедините со штатным проводом, на котором по-
стоянно присутствует напряжение +12 В только при включении зажигания.
Напряжение не должно пропадать при включении стартера. Цепь должна
быть защищена штатным предохранителем.
Провода с метками
4. ОБЩ и НЗ подключите в разрыв блокируемой цепи
автомобиля. Цепь будет размыкаться только в периоды срабатывания бло-
кировки. Провод с меткой
НР не используйте.
Провода с метками «ОБЩ», «нЗ» и «нР» подключены
к контактам встроенного реле: общему, нормально зам-
кнутому и нормально разомкнутому соответственно.
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
Иммобилайзер StarLine
S770 устанавливается на автомобили
с напряжением бортовой сети 12 В.
МОДУЛЬ БЛОКИРОВКИ
Модуль блокировки представляет собой электронный блок спе-
циальной пыле- и влагозащищенной конструкции.
Модуль блокировки имеет встроенное электромеханическое
реле, контакты которого включаются в разрыв блокируемой
цепи.
Датчик движения модуля блокировки реализован на трехосевом
акселерометре (датчике ускорения). Чувствительность датчика
не зависит от пространственной ориентации корпуса устройства.
Модуль блокировки можно устанавливать в любом положении
(в том числе и прятать в штатные жгуты проводов) при условии
жесткого крепления.
РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ
Модуль блокировки разместите в салоне или в подкапотном пространстве 3
автомобиля.
Не устанавливайте модуль блокировки непосредственно на кузов автомо- 3
биля или вблизи источников сильных электромагнитных помех. В противном
случае дальности радиоканала может быть недостаточно для устойчивого
взаимодействия всех компонентов системы.
Не устанавливайте модуль блокировки вблизи источников тепла во избежа- 3
ние деформации корпуса и перегрева электронных компонентов.
Если модуль закрепляется стяжками на штатном жгуте проводов, исключите 3
его перемещение при вибрации автомобиля с работающим двигателем.

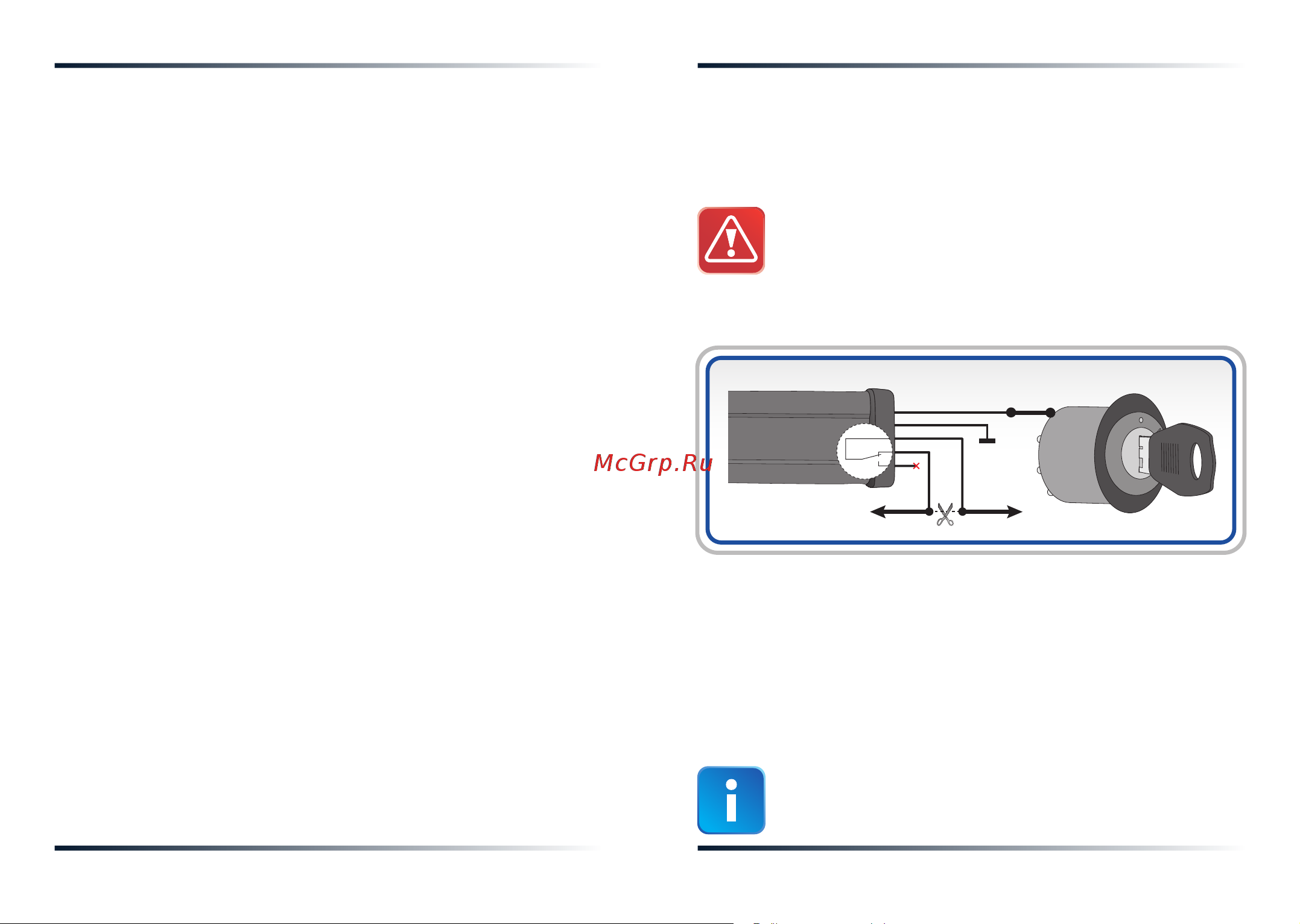

МОДУЛЬ БЛОКИРОВКИ
К БЛОКИРУЕМОЙ ЦЕПИ НЕ БОЛЕЕ 15 А ШТАТНЫЙ ПРОВОД
ЗАМОК ЗАЖИГАНИЯ
«Зажигание»
15/1
НР
НЗ
ОБЩ
МАССА
ЗАЖИГ
