StarLine
®
S770
6
7
Руководство по установке

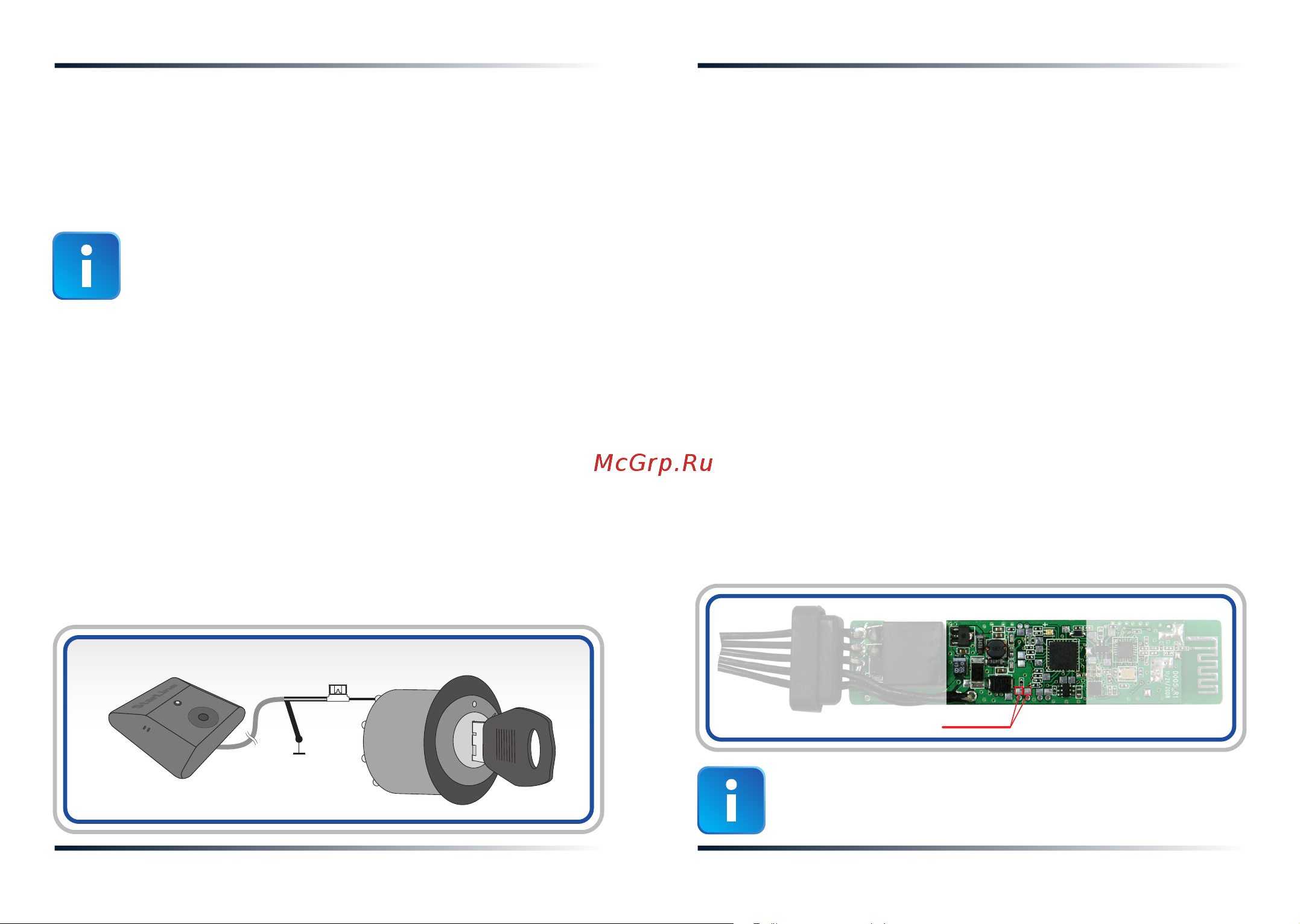

МОДУЛЬ ИНДИКАЦИИ
Модуль индикации устанавливается в салоне автомобиля. Уста-
новка в хорошо доступном месте предоставит удобство в управ-
лении и повысит безопасность движения.
Использование модуля индикации не раскрывает факти-
ческого расположения модуля блокировки, так как для
обмена информацией между ними используется защи-
щенный радиоканал. Модуль индикации подключается
по проводам только к цепи зажигания автомобиля.
РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ
Модуль индикации должен быть размещен в салоне автомобиля. 3
Не устанавливайте модуль индикации на металлические детали кузова. 3
В противном случае дальности радиоканала может быть недостаточно для
устойчивого взаимодействия с модулем блокировки.
Для крепления модуля индикации используйте входящий в комплект двух- 3
сторонний скотч. При необходимости провод питания может быть спрятан
в вырез дна корпуса модуля индикации.
ПОРЯДОК ПОДКЛЮЧЕНИЯ
1. Прикрепите модуль индикации двухсторонним скотчем, входящим в ком-
плект поставки в выбранной поверхности.
2. Убедитесь, что зажигание выключено.
3. Черный провод модуля блокировки соедините с «массой» автомобиля.
4. Черный провод с серой полосой соедините со штатным проводом, на
котором постоянно присутствует напряжение +12 В только при включении
зажигания. Напряжение не должно пропадать при включении стартера. Для
защиты цепи используйте плавкий предохранитель с током срабатыва-
ния 1А, входящий в комплект поставки.
ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ОПЦИЯ
Установка дополнительного реле должна соответствовать реко-
мендациям по подключению модуля блокировки.
Перед подключением дополнительное реле должно быть зареги-
стрировано в иммобилайзере (см. Руководство по эксплуатации,
пункт «Программирование — Регистрация устройств»).
В качестве дополнительного реле можно использовать и другой
модуль блокировки. Для этого необходимо аккуратно снять корпус
устройства и замкнуть с помощью пайки контакты указанные на
рисунке:
Удаление перемычки восстанавливает функциональ-
ность модуля блокировки, при этом регистрация всех
устройств сохраняется.
Замкнуть
ЗАМОК ЗАЖИГАНИЯ МОДУЛЬ ИНДИКАЦИИ
«Зажигание»
15/1
1А
