PANDORA NAV-11 РУКОВОДСТВО ПО МОНТАЖУ
18 19
Описание проводов
• №1 | Зеленый| Вход «Зажигание» — контроль зажигания. Про-
вод подключается к проводнику или к цепи замка зажигания, где
появляется +12B/+24B при включении зажигания и не пропадает до
момента выключения. Является обязательным к подключению.
• №2 | Белый | Программируемый выход — управление дополни-
тельным оборудованием. Статусный выход с максимальной нагру-
зочной способностью 200мА подключается к отрицательному входу
внешнего устройства. Алгоритмы работы статусного выхода (блоки-
ровка, запуск двигателя, запуск подогревателя) задаются в мобиль-
ном приложении Pandora NAV BT.
• №3 | Черный | ПИТАНИЕ (-) — внешнее питание. Провод подклю-
чается к надежному проводнику или кузову транспорта с посто-
янной «массой». При монтаже подсоединяется в первую очередь,
является обязательным к подключению.
• №4 | Красный | (ПИТАНИЕ «+12В/+24B») — внешнее питание.
Провод подключается к надежному проводнику транспорта с
постоянным напряжением +12B/+24B. Является обязательным к
подключению.
вНИМАНИЕ! зАПРЕщЕНо ИсклюЧАть штАтНо ПРЕдусМотРЕН-
Ный ПРЕобРАзовАтЕль НАПРяжЕНИя dc/dc Из цЕПИ
вНЕшНЕго ПИтАНИя.

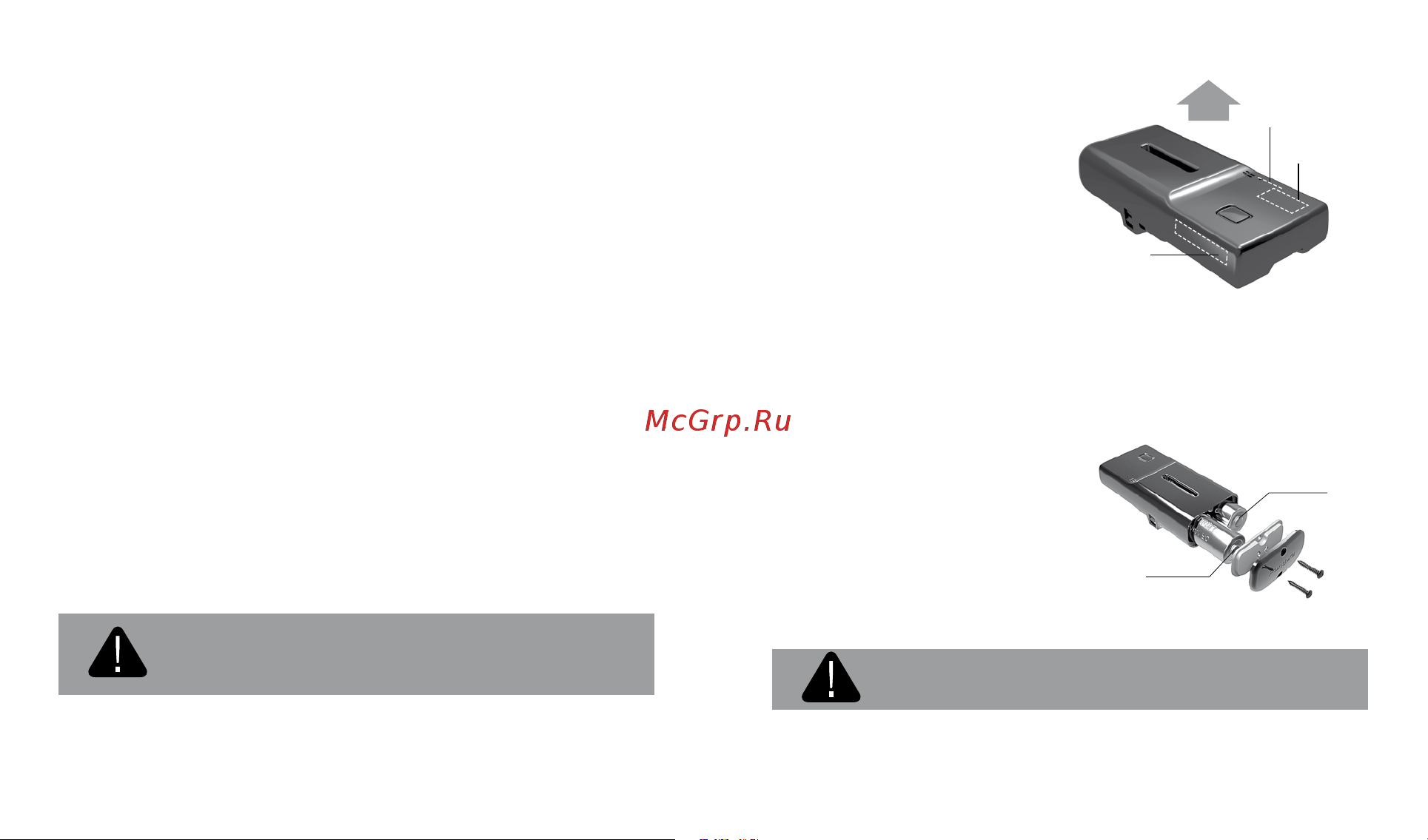

Расположение
Устройство необходимо уста-
навливать лицевой стороной
вверх (сторона с кнопкой
«VALET» и светодиодным инди-
катором «LED»). При установке
необходимо учесть условия
для благоприятного приема и
передачи сигнала GSM-моде-
ма, GPS/ГЛОНАСС-приемника,
радиоинтерфейса на 2.4ГГц
(BLE 5.0). Сигнал может проходить через пластик или стекло, однако
металлические поверхности создают непреодолимую преграду.
Установка/замена элементов питания (CR123A)
Соблюдая полярность, уста-
новите элементы питания
2xCR123A. Аккуратно, не повре-
див силиконовый уплотнитель,
установите крышку батарей-
ного отсека. Заверните винты
крышки батарейного отсека.
вНИМАНИЕ! зАПРЕщЕНо ПРоИзводИть ПодзАРядку
коМПлЕктНых элЕМЕНтов ПИтАНИя.
Сторона (+)
Сторона (+)
Антенна
GPS/GLONASS
Антенна 2,4 ГГц
(BLE 5.0)
Антенна
GSM
