PANDORA NAV-11 РУКОВОДСТВО ПО МОНТАЖУ

16 1716 17

МОНТАЖ

вНИМАНИЕ! ПЕРЕд НАЧАлоМ МоНтАжА ПРоИзвЕдИтЕ

НАстРойку МАякА-тРЕкЕРА ЧЕРЕз МобИльНоЕ BlueTooTh

ПРИложЕНИЕ Pandora naV BT (android). ПослЕ

выПолНЕНИя всЕх НЕобходИМых НАстРоЕк зАПИшИтЕ МобИльНый

тЕлЕфоН влАдЕльцА с ПРЕдустАНовлЕННыМ ПРИложЕНИЕМ Pandora

naV BT в ПАМять МАякА-тРЕкЕРА (РАНЕЕ зАПИсАННый тЕлЕфоН будЕт

удАлёН).

Общие требования к монтажу

• Устройство должно быть жестко закреплено доступными мето-

дами, во избежание перемещений и биения во время движения

транспорта.

• Устройство должно быть установлено в местах, исключающих

попадание любых жидкостей, скопления конденсата, а также повы-

шенной температуры.

• Производите монтаж только при оключенном питании устройства.

• Соединения проводов и их изоляция должны выполняться в соот-

ветствии с требованиями производителя транспорта.

• При укладке проводов необходимо избегать их соприкосновения

с острыми элементами и движущимися частями транспорта. Про-

кладку проводов через отверстия необходимо осуществлять через

специальные резиновые втулки.

• При коммутации проводов оставляйте незначительный запас по

длине, обеспечивая достаточное их провисание, для исключения раз-

рушения соединений при вибрации во время движения транспорта.

Красный

 +12/+24B

Черный

Белый

Зеленый

 

 «»

 

(+)

200mA (-)

DC/DC

4,5B 1,5A

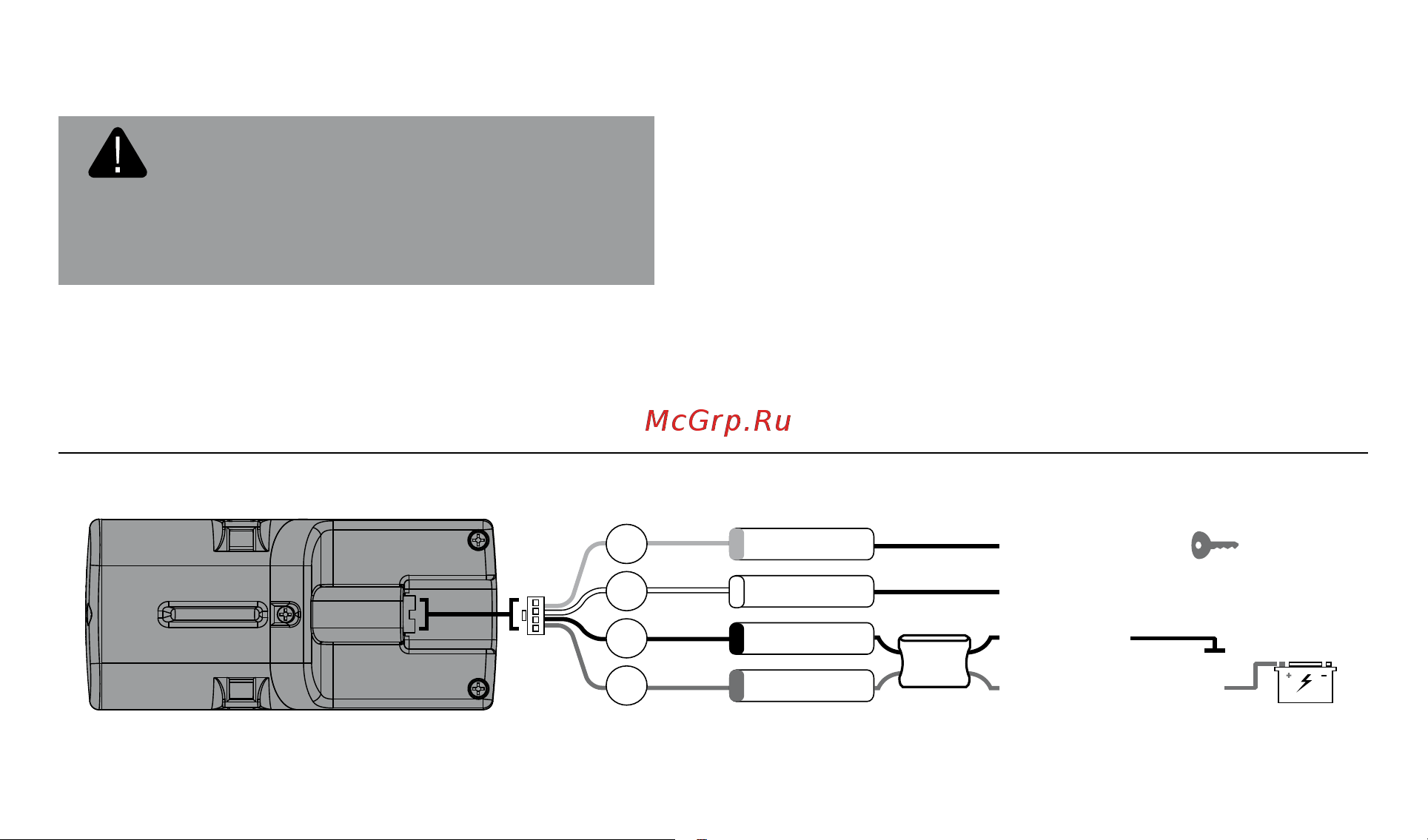

Схема подключения
