DefenTime Lock Box [2/6] Монтаж элемента lock box

Инструкция по установке замка капота Lock box

Монтаж элемента Lock box.

Важно! При установке блокировочного механизма Lock Box, штатный замок капота должен быть

закрыт. Ручка открытия капота должна находиться в штатном положении.

Открутив винты снимите крышку изделия. Крышка имеет дополнительно по две защелки по стороне

фиксирующей винтом. Внутри имеется подвижная каретка и возвратная пружина.

- Корпус механизма Lock Box расположить рядом со штатным тросом капота. И закрепите его

- Трос разрезать посередине ползуна расположенного в крайнем левом положении.

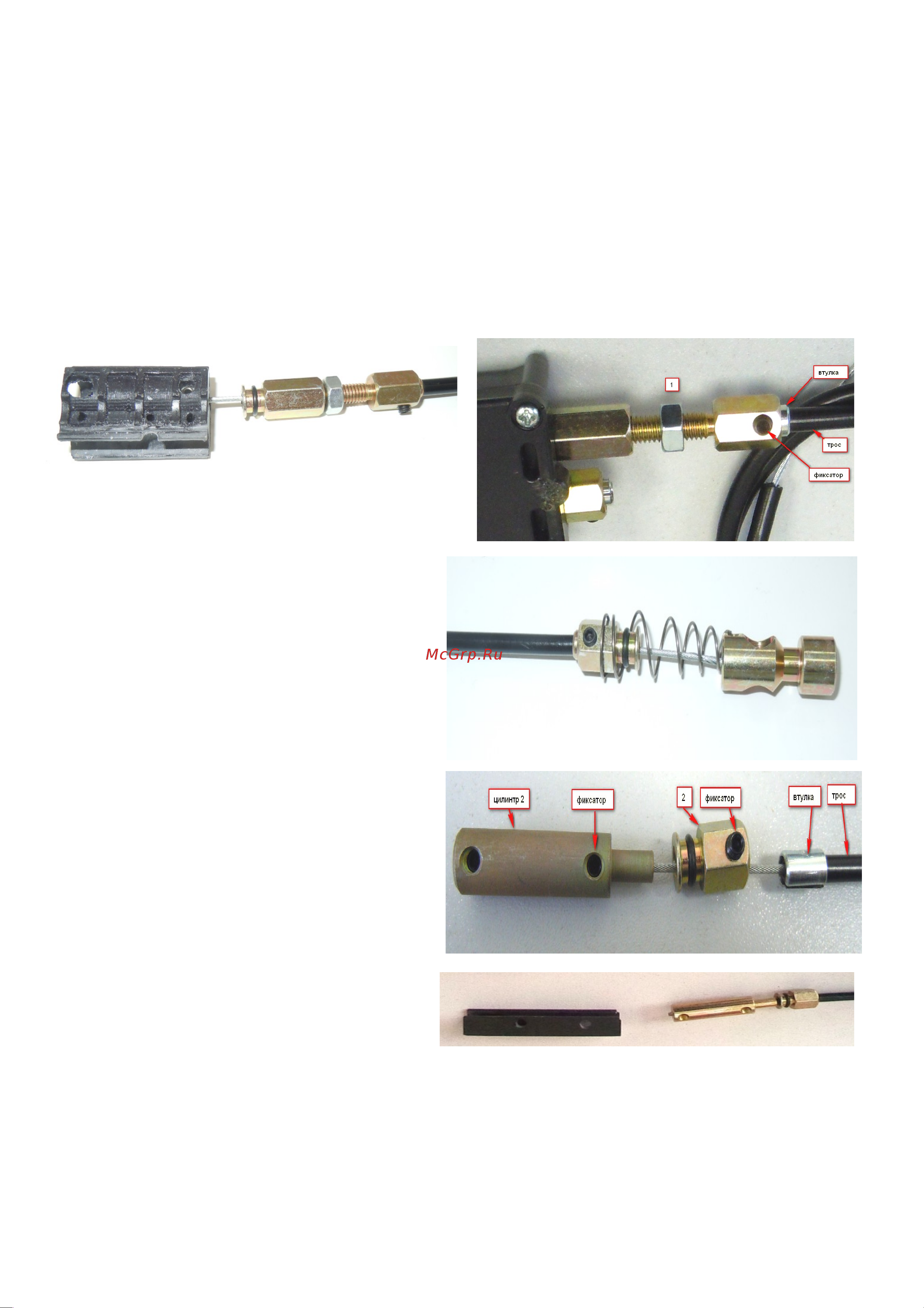

1) Удалить оплетку штатного троса со стороны замка капота, просуньте через металлический элемент (1) и

зафиксируйте шестигранником в каретке.

После закрепления трос должен быть распрямлен.

Оплетка штатного троса фиксируется через втулку через

шестигранник. Натяжение штатного троса можно будет

отрегулировать в конце установки стопорной гайкой.

2) Разрезанный штатный трос со стороны ручки в

салоне подсоединяется в элемент (3) через пружину.

Удалите оплетку штатного троса со стороны салона.

На трос оденьте втулку и не сильно зафиксируйте

шестигранником.

Требуется собрать последовательность состоящую из

элемента (3) пружины и цилиндра (3) свободно

входящего в каретку. После закрепления трос должен

быть распрямлен.

3) Подсоединяется трос управления состоянием замка

к цилиндру (2) через фиксатор (2). (например от

механического замка Megalock). Обычно от

электрического привода DefenTime он уже

подсоединен, но может быть отрегулирован под

нужную длину троса управления в зависимости от

места крепления привода под капотом. После

закрепления трос должен быть распрямлен.

Установите каретку D в направляющую и вставьте

внутрь управляющий цилиндр.

Внимание! Личинка Megalock должна быть в положении ОТКРЫТО,

Подача питание на привод DefenTime должно выдвигать трос при охране. При ошибке в работе

переподключить зеркально.

- Все ползуны вставить в ригель на свои места и закрепить все элементы в корпусе механизма блокировки.

– Корпус механизма блокировки штатного троса замка капота Lock Box закрепить на кузове автомобиля.
