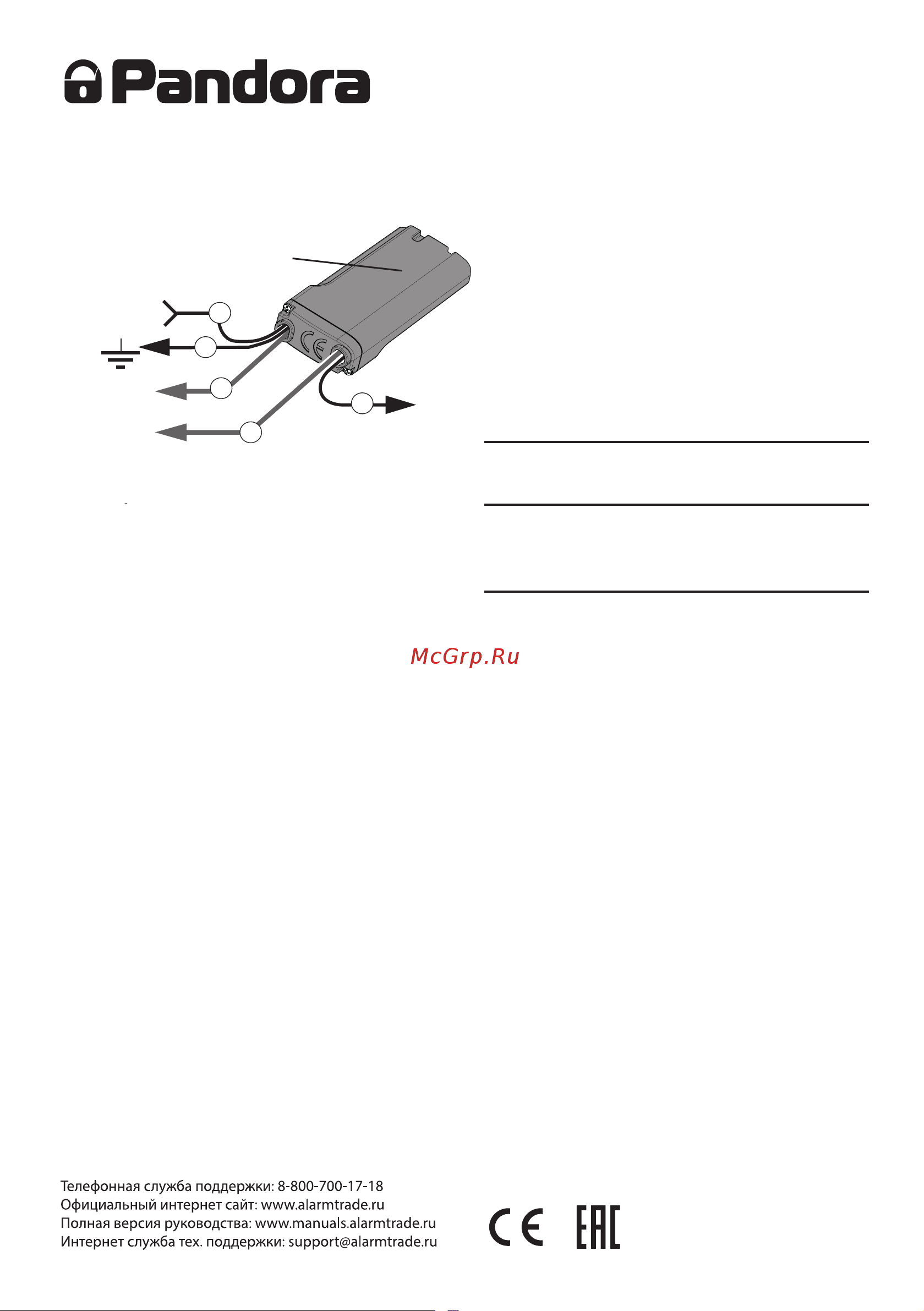

Подключение радиореле RR 100
Антенна 2,4 Ghz
Радиореле блокировки со встроенным
акселерометром допускается располагать в
моторном отсеке. При этом недопустимо
экранировать зону встроенной
антенны 2,4 ГГц. Необходимо обеспечить
жесткое крепление к кузову автомобиля или
неподвижным жгутам проводов. Запрещено
прятать в жгуты проводов. Радиореле может
быть подключено как на постоянное питание,
так и на питание от зажигания. Реле нормально
замкнутое, блокировку осуществляет только
при наличии несанкционированного
перемещения автомобиля.
ВНИМАНИЕ! Запрещено размещать
радиореле непосредственно на двигателе!
2
5
4
1
+12В
К блокируемой
цепи (20А)
программирование
3
Описание проводов
Провод «1» (Черный) - «Масса».
Должен быть присоединен к кузову автомобиля
или надежному проводнику, соединяющему кузов
и какой-либо штатный потребитель. Данный
провод подсоединяется при монтаже в первую
очередь.
Провод «3» (Черный) - «Программирование».
Провод необходим для записи радиореле в
память системы. При записи подключается
на +12В одновременно с проводом «4»
Провод «4» (Черный) - «+12В».
Должен быть присоединен к постоянному
питанию +12В, либо к проводу, на котором
появляется + 12В при включении зажигания
и не пропадает во время движения.
Провода «2» и «5» (Черные) - «Блокировка».
Подключают к блокируемой цепи. Ток коммутации
должен быть не выше 10А долговременно и не
более 20А длительностью до 1 минуты (при
коммутации цепей без индуктивной
составляющей в нагрузке). Контакты реле
блокировки подключены к проводам блокировки
как нормально замкнутые (NС).
Программирование радиореле
Программирование радиореле доступно на
уровне I-6 и I-7. Уровень I-5 предназначен для
программирования подкапотного модуля RHM.
1. Выберете нужный уровень меню
программирования I-6, I-7 для
программирования радиореле №1,№2
соответственно.
2. Подключите провод «1» радиореле к «массе»
автомобиля.
3. Подайте питание (+12В) на контакты «3» и «4»
радиореле. Сирена базового блока одним
звуковым сигналом подтвердит запись
радиореле в память системы.
4. После успешной записи радиореле контакт
«3» отключите и заизолируйте, контакт «4»
соедините с проводом на котором постоянно
присутствует напряжение +12В или с проводом
на котором появляется +12В при включении
зажигания и не пропадает во время движения.
Радиореле блокировки RR 100
ТУ 4573-001-89696454-2014
Сертификат соответствия
RU C-RU.MT49.B.00639
v 1.0
ВНИМАНИЕ! Радиореле, входящее в комплект
сигнализации, прописано в память системы,
программировать реле не требуется.
