TEC-67395-7 Техническое описание Призрак-7S/ВТ ________________________________________________________________________________________ 6

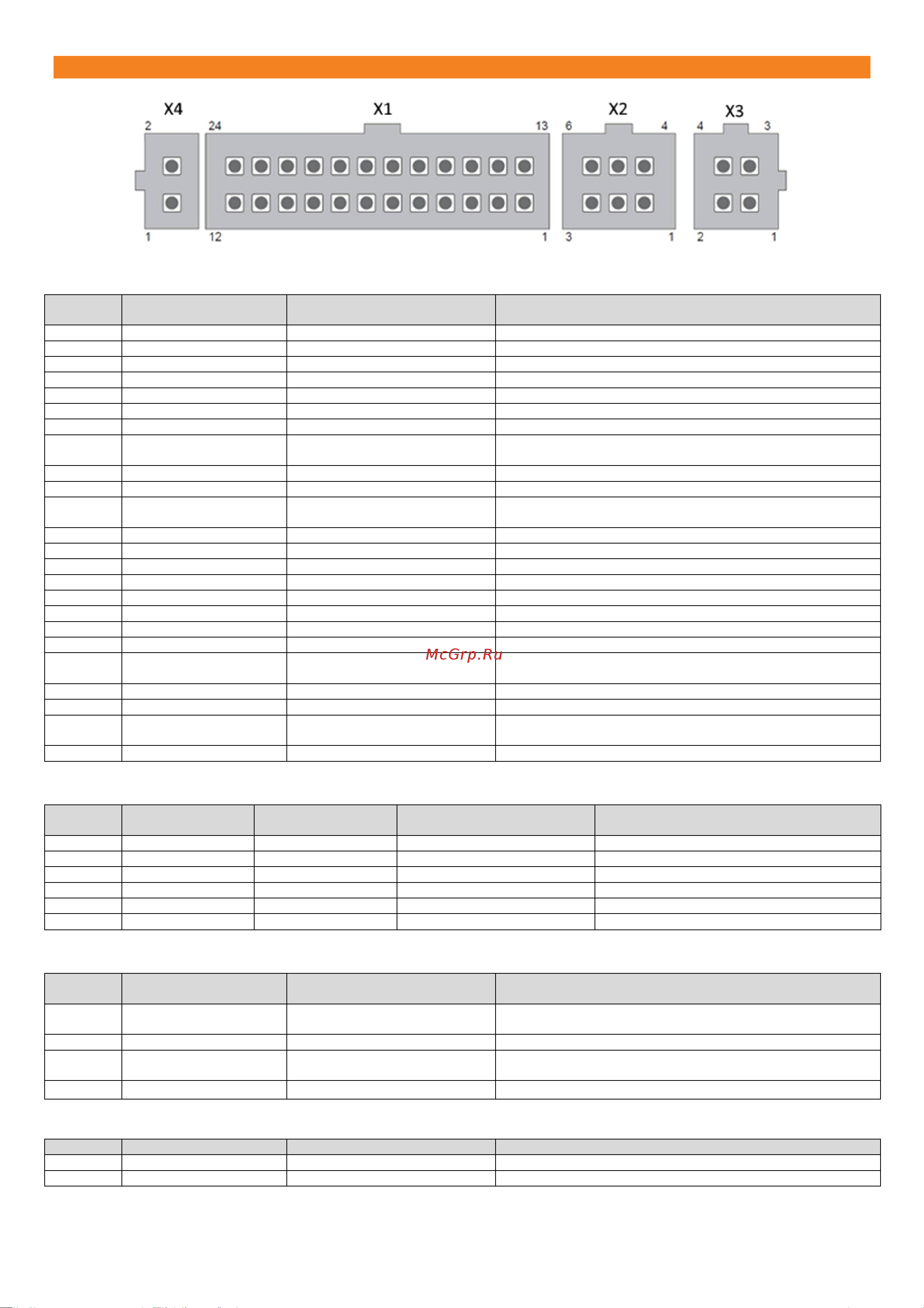

Описание разъемов центрального блока сигнализации
Таблица 3 – Выводы разъема Х1 (24 pin)
Вывод № Цвет провода
Режим работы.
(Опциональный режим.)
Описание
1 Серый/синий DATA2 - RX LIN/ComfortControl Mazda/ЦЗ на Мазда
2 Желтый TP-BUS Шина данных для модулей «ТЭК электроникс»
3 –
4 –
5 Оранжевый/зеленый Програм. вход Дверь водителя
6 Зеленый/черный Програм. вход (–) Капот
7 Белый/черный Програм. выход (–300 мА) Проводная блокировка двигателя
8 Розовый /черный Програм. выход (+1300мА)
(Програм. выход (–350 мА))
Паника/сигналы предупреждения на сирену
9 Коричневый CAN2 CAN2-L
10 Коричневый CAN1 CAN1-L
11
Серый/черный Програм. вход (–)
Референсная масса резистивных кнопок/Отрицательная
кнопка
12 Красный Питание +12В Питание системы +12В
13 Серый/зеленый DATA2 - TX LIN/ ComfortControl Mazda/ЦЗ на Мазда
14 –
15 –
16 –
17 Зеленый Програм. выход (–300 мА) Управление ЦЗ – альтернативное
18 Розовый/зеленый Програм. вход (+) Контроль положения педали тормоза
19 Синий Програм. выход (–300 мА) Открыть ЦЗ для двухпроводного управления
20 Синий/красный Програм. выход (–300 мА)
(Програм. выход (+300 мА))
Аварийная сигнализация – альтернативное управление
21 Коричневый/желтый CAN2 CAN2-H
22 Коричневый/красный CAN1 CAN1-H
23
Серый/желтый Програм. вход (+)
Положительный сигнал резистивных кнопок/Положительная
кнопка
24 Черный Питание - масса Питание (–)
Таблица 4 – Выводы разъема Х2 (6 pin)
Вывод №
Цвет провода -
вариант 1
Цвет провода -
вариант 2
Режим работы. Описание
1 Розовый Желтый/белый Програм. выход (+300 мА) Не назначен
2 Белый Желтый/черный Програм. выход (+300 мА) Не назначен
3 Оранжевый Желтый/красный Програм. выход (+300 мА) Не назначен
4 Коричневый Желтый/зеленый Програм. выход (–300 мА) Не назначен
5 Жёлтый Желтый Програм. выход (+1200 мА) Не назначен
6 Синий Желтый/синий Програм. выход (–300 мА) Не назначен
Таблица 5 – Выводы разъема Х3 (4 pin)
Вывод № Цвет провода
Режим работы.
(Опциональный режим.)
Описание
1 Белый/синий Програм. вход (–)
(DATA1 – RX)
Контроль положения багажника
2 Красный/белый Програм. вход (+) Запрет тревоги по багажнику
3 Белый/зеленый Програм. вход (–)
(DATA1 – TX)
Контроль положения стояночного тормоза
4 Оранжевый/белый Програм. вход (–)
Контроль положения дверей за исключением двери водителя
Таблица 6 – Выводы разъема Х4 (2 pin)
Вывод № Цвет провода Режим работы. Описание
1 Синий (–) Светодиод
2 Красный (+) Светодиод
Содержание
