ТЭК-ЭЛЕКТРОНИКС Призрак-5S BT Cхема подключения онлайн

ТЭК-ЭЛЕКТРОНИКС Призрак-5S BT Cхема подключения онлайн
1000 мА
Програм. выход (+) (+3,3 В)
Питание (5-15 В)
Програм. выход (-)
НР контакт
НЗ контакт
НР контакт
НЗ контакт
ОБЩ контакт
ОБЩ контакт
1000 мА
1000 мА
1000 мА
1000мА
1000 мА
500 мА
150 мА
ВТ-реле
Призрак 1А (2х3)
X1
*
Подключить к цепи а/м
с некоммутируемым
напряжением +12 В
*
15 А – для двух замков
Подключить к цепи а/м
с некоммутируемым напряжением +12 В
*
15 А – для двух замков
Блокировка двигателя
(заводская установка)
10 А
10 А
150 мА/1,5 мА
Програм. выход (-)/вход (-)
Призрак 5S
Заводские настройки Альтернативное применение

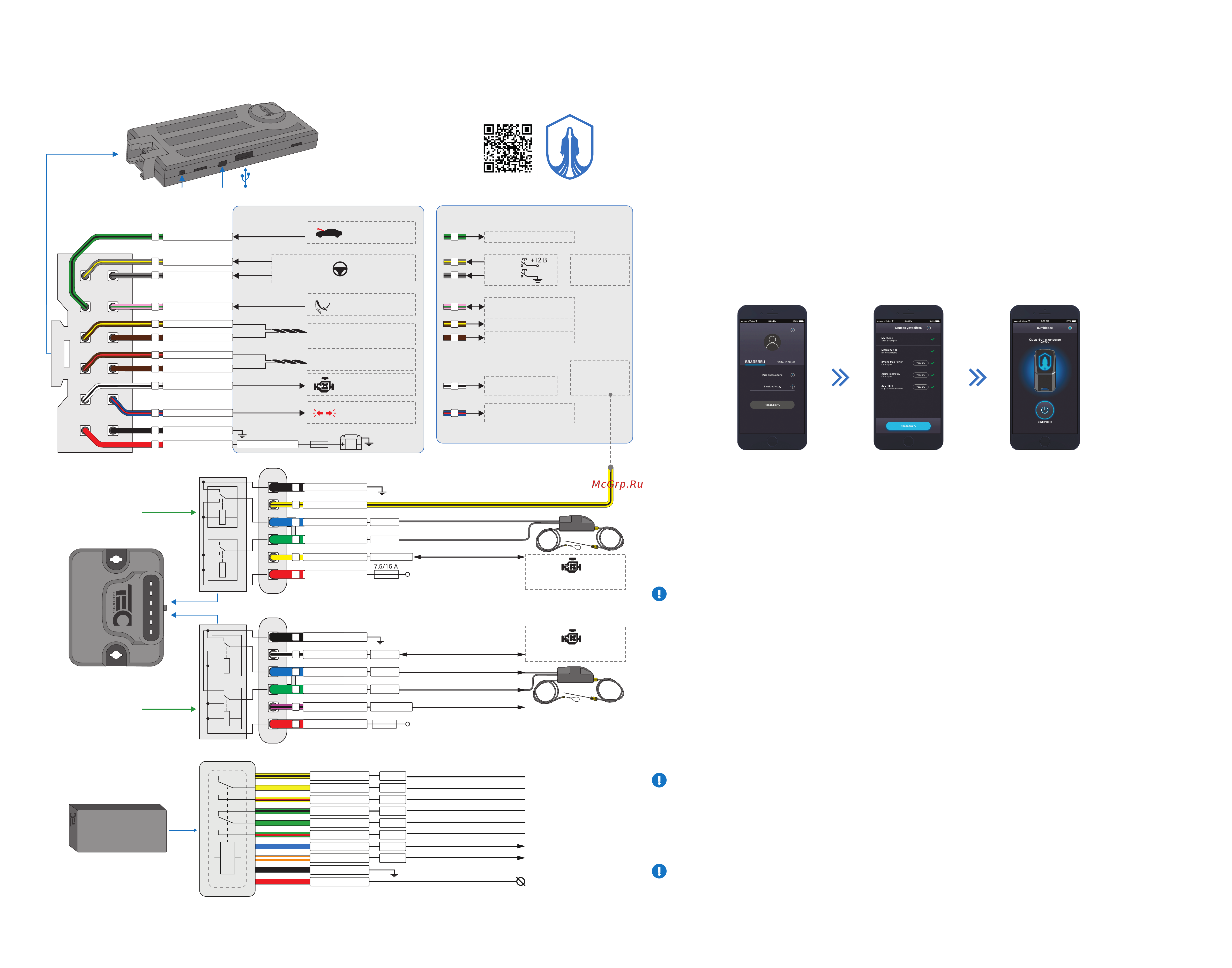

Схема подключения иммобилайзера Призрак 5S/BT
Цифровая шина последовательной передачи данных
для подключения дополнительных устройств ТЭК электроникс
Выход (+)
Открытие замка капота
Закрытие замка капота
Выход (+)
Подкапотный
модуль
HCU-230
Подкапотный
модуль
HCU-230/BT
6
черный
5
4
синий
3
зеленый
2
желтый
Разъем Х1 (12-pin)
CAN-H
Контроль состояния
стоп-сигнала
ТОРМОЗ
Вход (-)
Вход (+)
1
Проводная
блокировка двигателя
2
CAN-L
CAN 2
Подключается к шине CAN а/м
при необходимости (см. Integrator)
Подключается к шине CAN а/м
(см. Integrator)
CAN-H
CAN-L
CAN 1
3
7
8
4
9
Вход (-)
Вход (+)
Контроль
положения капота
Масса
6
12
5
12В
*
200 мА/5 мА
3А
Подключать
к рулевым кнопкам
только в отдельных
случаях
Альтернативное
управление аварийной
сигнализацией
Резистивн. кнопка
Референ. масса
10
коричневый/красный
11
белый/черный
Резистивные кнопки
*
Значение тока потребления в рабочем
режиме/в режиме покоя
Доступные функции и порядок программирования
описаны в техническом описании Призрак-5S
или
Полож. (+)
Кнопка с HP контактами
или
Отриц. (-)
Програм. вход (+)
Програм. вход (-)
1
Micro-USBСИД
Встроенная
кнопка
коричневый
коричневый
розовый/зеленый
коричневый/желтый
серый/черный
серый/желтый
зеленый/черный
Выход (-) 150 mА
Выход (-) 150 mА
Програм. вход (+)
Програм. выход (+) 150 mА
Програм. выход (-) 150 mА
Програм. выход (-) 150 mА
Програм. выход (-)
150 mА
Програм. выход (+) 150 mА
Програм. выход (-) 150 mА
Управление
подкапотным
модулем по
цифровой шине
синий/красный
черный
красный
черный
Програм. вход/выход (+/-)
1500/150 мА
розовый/черный
Блокировка двигателя
(заводская установка)
белый/черный
Програм. вход/выход (-)
150 мА
зеленый
10 А
Закрытие
замка капота
Програм. выход (+)
синий
10 А
Открытие
замка капота
Програм. выход (+)
10/15 А*
красный
желтый/черный
8
7
1
2
9
3
11
5
Последовательность установки иммобилайзера
1. Произведите монтаж иммобилайзера согласно схеме подключения.
2. Убедитесь, что автомобиль (далее – а/м) собран: все штатные блоки и разъемы подключены.
3. Подайте питание на иммобилайзер, дождитесь прерывистого звукового сигнала. Если сигнала не последовало, то произведите
возврат к заводским установкам.
4. Выполните согласование иммобилайзера с а/м. Для большинства а/м модель определится автоматически после включения/выклю-
чения зажигания и закрытия/открытия а/м со штатного брелка. Процедуру для конкретного а/м – см. Integrator
(www.tec-integrator.com).
5. Смените заводской PIN-код.
6. Сообщите КП автовладельцу и сделайте запись в руководстве пользователя, точно указав КП.
• Настройки иммобилайзера можно произвести на столе с помощью TECprog, подключив напрямую к компьютеру. Это допустимо
как до согласования, так и после.
• Подкапотный модуль HCU-230 иммобилайзер определит автоматически. Для модуля HCU-230/ВТ требуется выполнить процеду-
ру регистрации в иммобилайзере (см. техописание HCU-230/ВТ).
Возврат к заводским установкам (иммобилайзер установлен на автомобиле)
1. Отключите питание иммобилайзера.
2. Нажмите и удерживайте встроенную кнопку, подайте питание на иммобилайзер. Он начнет подавать прерывистый звуковой сигнал.
3. Отпустите кнопку, дождитесь прекращения прерывистого звукового сигнала.
4. Включите зажигание и введите PIN-код, прозвучит трель.
5. Прерывистый звуковой сигнал означает возврат к заводским установкам.
6. Отключите питание.
Смена PIN-кода
1. Включите зажигание. Введите действующий PIN-код (заводской PIN-код «2» – вводится КП), дождитесь подтверждения трелью.
2. Нажмите 14 раз КП. Дождитесь подтверждения 1 звуковым сигналом.
3. Задайте новый PIN-код любыми кнопками а/м, нажатие на которых подтверждается звуковыми сигналами. Дождитесь подтвержде-
ния 1 звуковым сигналом.
4. Повторите ввод нового PIN-кода. Дождитесь подтверждения:
• 2 звуковых сигнала, затем трель: PIN-код изменен, выход из режима смены PIN-кода.
• Тревожный звуковой сигнал – PIN-код не изменен. Допущена ошибка при вводе, повторите процедуру смены PIN-кода, начиная с
пункта №4.
Выйти из режима смены PIN-кода без сохранения настроек можно в любой момент, выключив зажигание.
Нельзя назначить PIN-код «1» – одно нажатие на одну кнопку.
Возврат к заводским установкам (иммобилайзер не установлен на автомобиле)
1. Нажмите и удерживайте встроенную кнопку. Подайте питание на иммобилайзер. Он начнет подавать прерывистый звуковой сигнал.
2. Отпустите кнопку, дождитесь прекращения прерывистого звукового сигнала.
3. Если а/м не проехал 10 км после установки и заводской PIN-код не был изменен – введите
PIN-код «2» встроенной кнопкой. Иначе – введите PUK-код встроенной кнопкой. Прозвучит трель.
4. Прерывистый звуковой сигнал означает возврат к заводским установкам.
5. Отключите питание.
Стирать защитный слой и вводить PUK-код может только пользователь системы.
Порядок регистрации в мобильном приложении Призрак ID
1. Пройдите процедуру аутентификации
2. Запустите мобильное приложение Призрак ID.
3. Введите имя автомобиля (произвольное).
4. Введите Bluetooth-код с пластиковой карты и нажмите кнопку «Продолжить».
5. На экране смартфона будет показан список всех Slim-меток и смартфонов, зарегистрированных в сигнализации (например, с
Эксплувременным атдостацияупом). При желании Вы можете удалить из списка те смартфон-метки, которые не планируете использо-
вать в дальнейшем. Нажмите кнопку «Продолжить».
6. Появление на экране изображения радиометки означает завершение процедуры регистрации. Теперь смартфон готов к работе с
сигнализацией в качестве метки.
Иммобилайзер позволяет использовать смартфон в качестве метки. Для этого нужно установить мобильное приложение «Призрак ID».
Для проверки функционирования иммобилайзера при установке, не нужно стирать защитный слой Bluetooth-кода. В иммобилайзере
предусмотрен временный код. Он действует до того, как автомобиль пройдет 10 км с момента установки иммобилайзера.
желтый/черный
желтый
желтый/красный
зеленый/черный
зеленый
зеленый/красный
синий
оранжевый/белый
черный
красный
красный
1
2
3
4
5
6
Програм. выход (-) 150 mА
