Техническое описание модуля ComfortControl-Mitsubishi
2
Описание модуля
Модуль ComfortControl-Mitsubishi (далее — модуль) предназначен для управления си-
стемой «Комфорт» (автоматическое поднятие стекол) на Mitsubishi Lancer X (2006—2010),
Outlander XL, L200 (2007—2010) и Pajero Sport (2009-2016). Управление люком не осуществля-
ется (на Mitsubishi L200 не осуществляется управление стеклом между салоном и кузовом).
Модуль не предназначен для работы на Mitsubishi Outlander XL и Lancer X 2011 мо-
дельного года (выпускается с сентября 2010). Отличие этих автомобилей в отсут-
ствии на блоке «кнопок стеклоподъемников» водительской двери автоматического
режима на трех пассажирских дверях.
Информация о назначении выводов разъемов модуля представлена в таблицах 1 и 2
и на рисунках 1 и 2.
Таблица 1. Назначение выводов 6‑контактного разъема модуля
№ Цвет Тип Назначение Ток, мА
1 Черный Питание модуля «Масса»
2 Белый/красный Вход (+) Зажигание 1,5
3 Зеленый/белый LIN LIN OUT
4 Красный Питание модуля +12 В
5 Синий Вход (‑) Запуск системы «Комфорт» 1,5
6 Зеленый/Черный LIN LIN IN
Контакт №1. «Масса». Подключается к кузову автомобиля в одном из мест, определенных
автопроизводителем для подключения «массы» заводского электрооборудования.
Контакт №2. «Зажигание». Подключается к проводу автомобиля, на котором формируется
сигнал постоянного уровня при включенном зажигании. Если данный вывод подключен,
то запуск системы «Комфорт» происходит только при выключенном зажигании. Если не под-
ключен, то запуск системы «Комфорт» происходит как при выключенном зажигании, так
и при включенном.
Контакт №3. «LIN OUT». Подключается в разрыв автомобильной шины LIN со стороны две-
рей (см. раздел «Подключение»).
Контакт №4. «Питание модуля». Подключается к одному из проводов автомобиля, на кото-
рых присутствует некоммутируемое напряжение +12 В.
Контакт №5. «Запуск системы ‘‘Комфорт’‘». При подаче отрицательного импульса на дан-
ный вход происходит запуск системы «Комфорт».
Контакт №6. «LIN IN». Подключается в разрыв автомобильной шины LIN со стороны цен-
трального блока (см. раздел «Подключение»).
Таблица 2. Назначение выводов 2‑контактного разъема модуля
№ Цвет Тип Назначение Ток, мА
1 Красный (короткий провод) Выход (+) Питание на стеклоподъемники 20
2 Красный (длинный провод) Питание +12 В 20
Контакт №1. «Питание на стеклоподъемники». Подключается к соответствующему прово-
ду автомобиля (см. раздел «Подключение»).
Контакт №2 «Питание». Подключается к одному из проводов автомобиля, на котором при-
сутствует некоммутируемое напряжение +12 В.

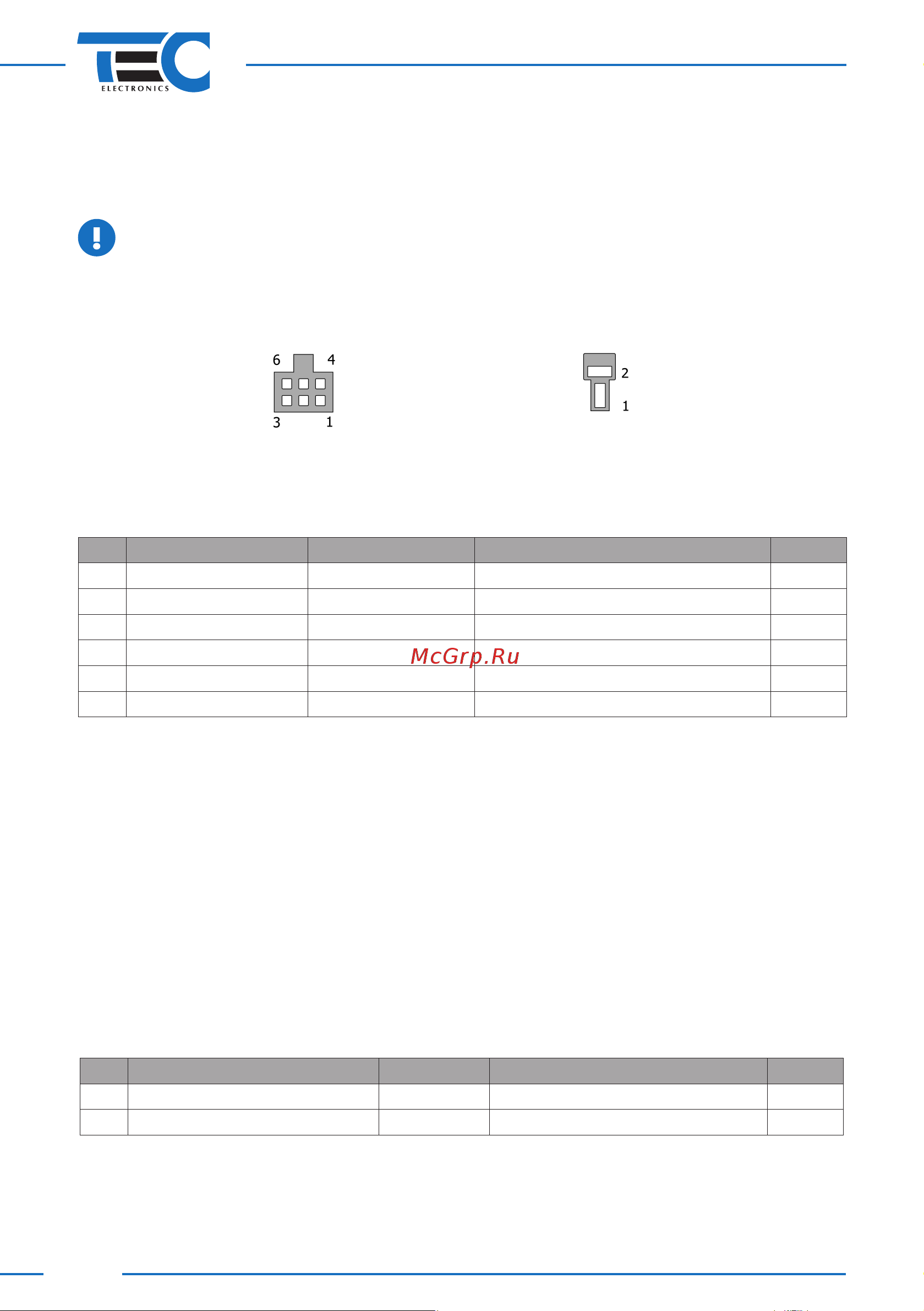

Рис. 1. Нумерация контактов
в 6‑контактном разъеме модуля,
вид со стороны проводов.
Рис. 2. Нумерация контактов
в 2‑контактном разъеме модуля,
вид со стороны проводов.
